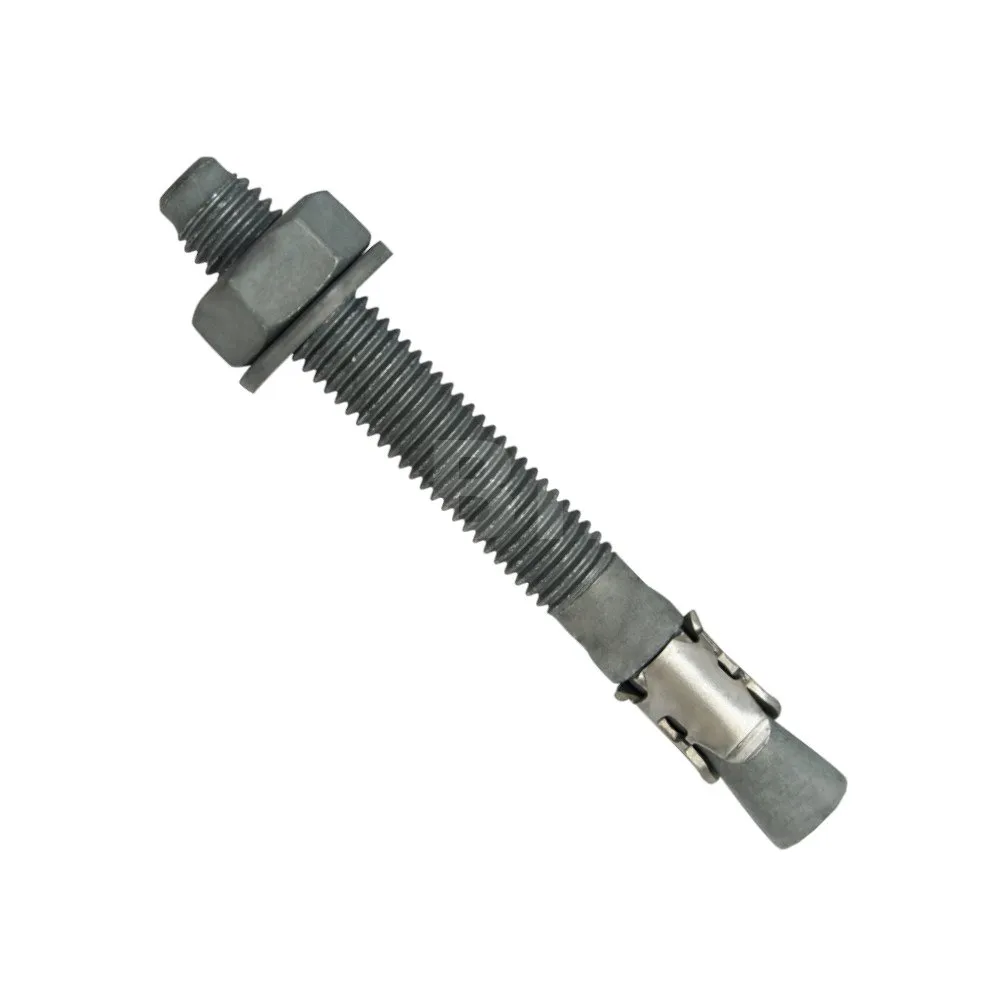

FM-753 3DG-Ankerbolzen – Ergänzung für Außenpfostenbasen und ZPro-Anschlüsse

AUF LAGER
Sofortiger Versand verfügbar für 38 Einheiten verfügbar.
1€10
  inkl. MWST  / Goujon

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Länge
    75mm
  • Herstellung
    Française
  • Material
    Acier trempé
  • Marke
    SIMPSON Strong-Tie
  • Verkleidung
    Spécial anti-corrosion 3DG finition mat

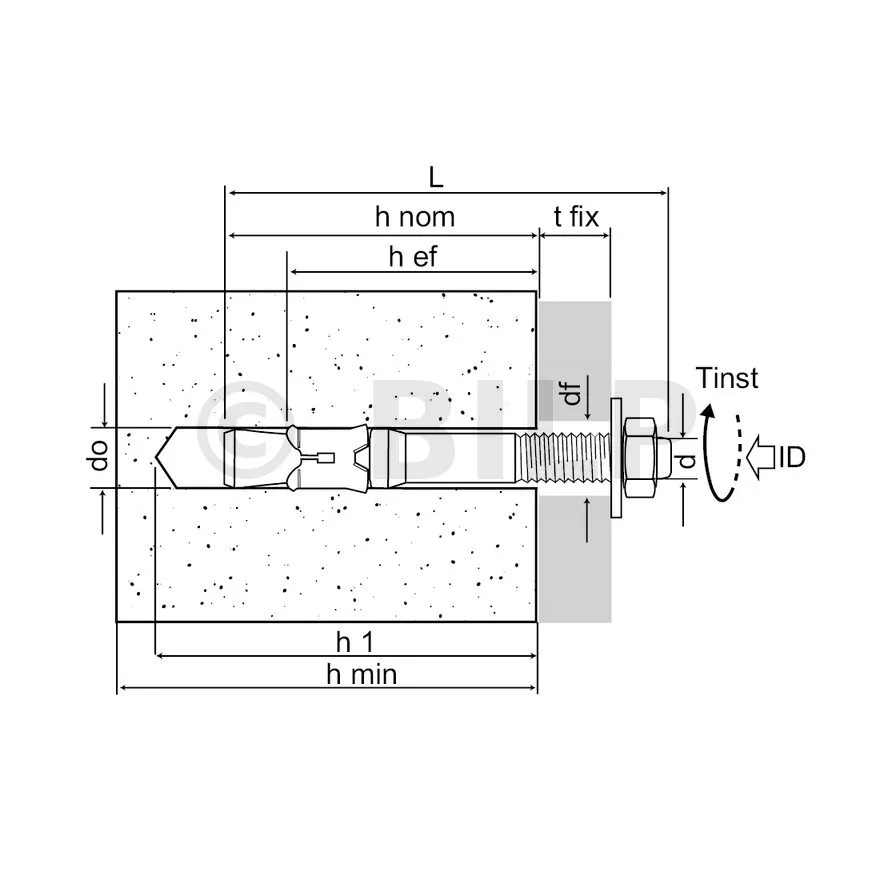

  • Epaisseur maximale pièce à fixer [tfix,max] avec profondeur d’ancrage standard [hef,STD]
    5mm
  • Epaisseur maximale [tfix,max] pièce à fixer avec profondeur d’ancrage réduite [hef,RED]
    20mm
  • Diamètre maximal perçage pièce à fixer [df] [mm]
    12mm
  • Diamètre perçage [do] x profondeur [h1] dans le support [mm]
    10x70mm
  • Couple de serrage [Tinst] [Nm]
    25Nm
  • Profondeur d’ancrage standard [hef,STD]
    50mm
  • Minimale Bohrtiefe [h1]
    70mm
  • Distance entraxes minimale [mm]
    55mm
  • Distance au bord mini [cmin]
    55mm
  • Flach Schlüsselweite (SW)
    17mm
  • Mindestdicke des Trägermaterials, hmin
    100mm
