Balkenschuhe zweiteilig T340 RECHTS - Réf. SDED340/30

Name: Balkenschuhe zweiteilig T340 RECHTS
Brand: SIMPSON Strong-Tie
SKU: REF-SDED340/30
Price: 1.48 EUR
Availability: InStock

Balkenschuhe zweiteilig T340 RECHTS - Réf. SDED340/30

AUF LAGER

Sofortiger Versand verfügbar für 43 Einheiten verfügbar.
Geliefert in 24/72h

1€⁷⁸

inkl. MWST / Balkenschuh

Links/Rechts/Umkehrbar :
- rechts

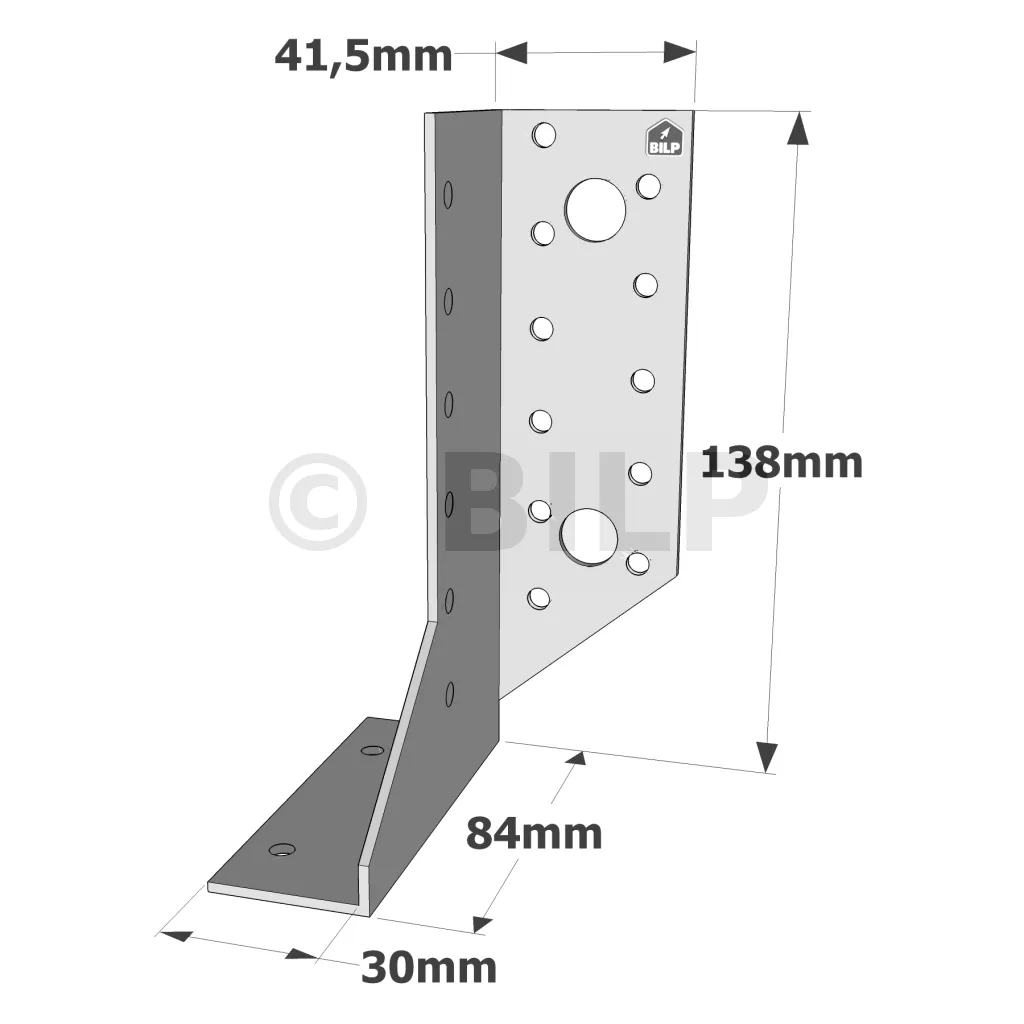

Breite (A) :
- 60mm
Höhe (B) :
- 138mm
Andere Wahlmöglichkeiten

Referenz
SDED340/30
Herstellung
französisch
Material
Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
Marke
SIMPSON Strong-Tie
Tiefe (C)
84mm
Dicke
2mm
Maximale Höhe des Nebenträgers aus Holz
207mm
Mindesthöhe des Nebenträgers aus Holz
138mm
Bohrungen auf dem Hauptträger
6Ø5mm
Bohrungen auf den Hauptträger
11Ø5 - 2Ø13mm
Befestigung des Hauptträgers
11 - CNA ou CSA
Befestigung des Nebenträgers
6 - CNA ou CSA

Balkenschuhe zweiteilig (rechts und links)

Die zweiteiligen SDE-Holzbalkenschuhe ermöglichen die Anpassung an Holzquerschnitte mit einer Breite zwischen 60 und 120 mm. Um eine gute Verbindung zu gewährleisten, ist es zwingend erforderlich, dass die Nägel in die Basis des Holzbalkenschuhs eingesetzt werden.

Eigenschaften :

Leistungserklärung :FR-DoP-e06/0270
Technische Zulassung : ETA-06/0270

Werkstoff :

Verzinkter Stahl S250GD + Z250 gemäß DIN EN 10346,
Dicke : 2 mm.

Vorteile :

Große Flexibilität bei der Verwendung im Neubau und bei der Renovierung...

Anwendungen

Träger :

Hauptträger : Holz, Beton, Stahl.
Nebenträger : Massivholz, Verbundholz.

Anwendungsbereiche :

Balken,
Nacharbeiten von bestehenden Verbindungen...

Installation

Befestigungen

Auf Holz :

Nägel CNA Ø 4.0 x 50 mm.
Sechskant-Holzschrauben und Bolzen Ø 10 oder Ø 12mm.

Auf Beton :

Betonträger :

Mechanische Dübel : Bolzen WA M12-104/5.
Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M12-150/35.

Hohlmauerwerkträger : (Lastaufnahme der Verankerungen ist zu prüfen)

Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M12-150/35 + Siebhülse SH M16-130.

Installation

Auf Holz :
1. Zeichnen Sie die Position des Nebenträgers auf dem Hauptträger an,
2. Legen Sie den Balkenschuh vor und befestigen Sie die Schenkel auf beiden Seiten,
3. Passen Sie den Balkenschuh an die Markierungen an : Der Balkenschuh sollte oben etwas weiter geöffnet sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Den Nebenträger in den Balkenschuh einlegen und teilweise oder vollständig festnageln.

Balken-Balken Befestigung
