- Réf. SDEA150

AUF LAGER
Sofortiger Versand verfügbar für 8 Einheiten verfügbar.
8€50
  inkl. MWST  / Balkenschuh

  • picto
  • picto
  • Referenz
    SDEA150
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie

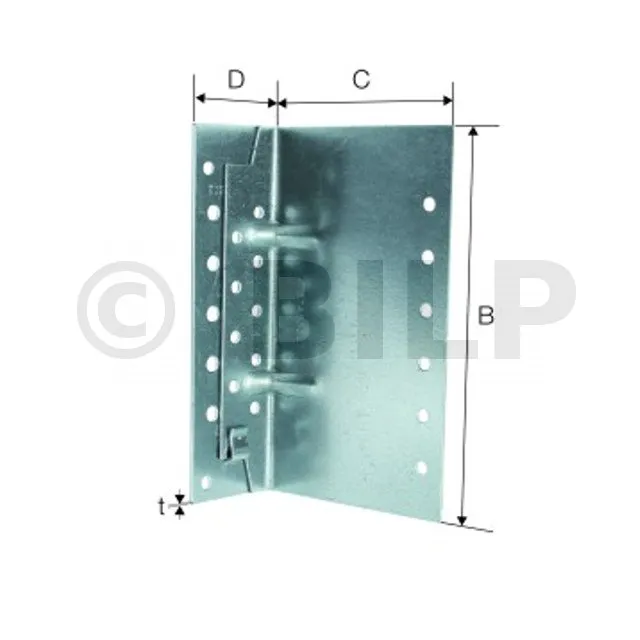

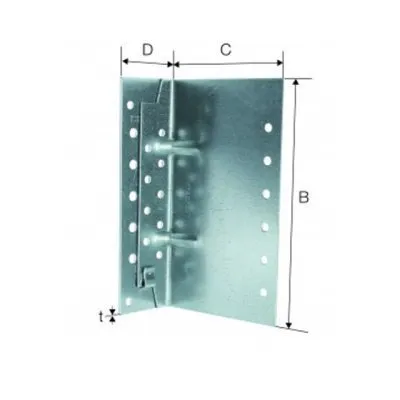

  • Höhe (B)
    150mm
  • Tiefe (C)
    90mm
  • Breite (D)
    45mm
  • Dicke
    1.5mm

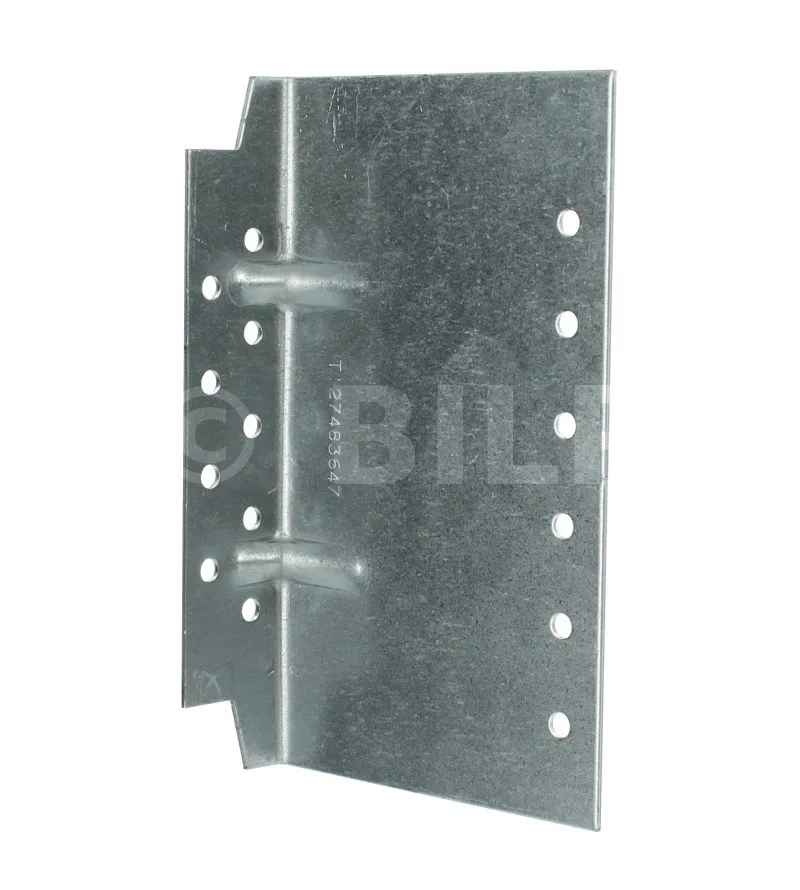

Die Balkenschuhe mit zwei verstellbaren Elementen

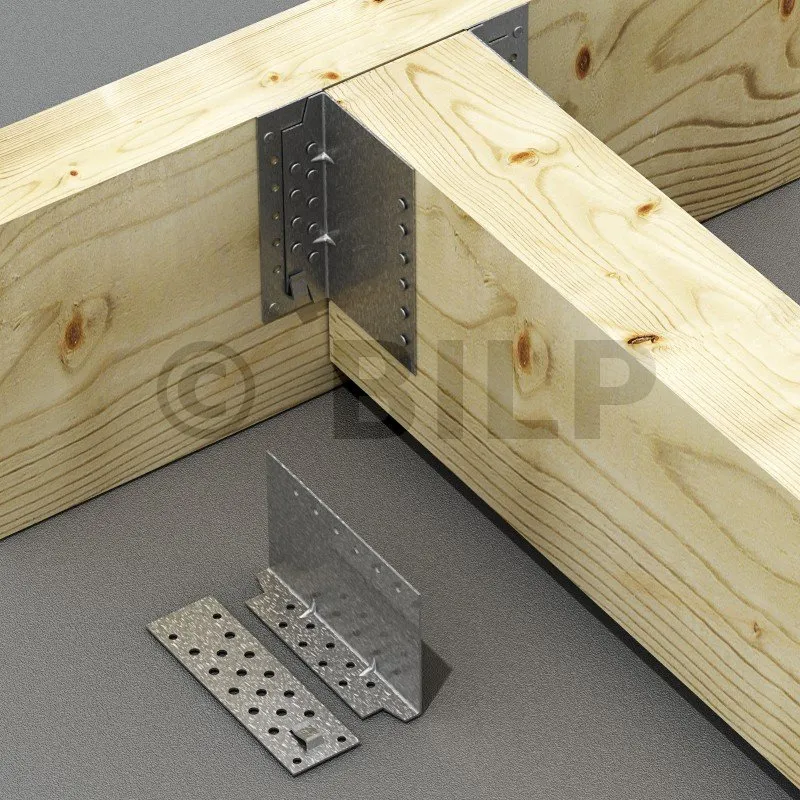

Der zweiteilige verstellbare Balkenschuh wird für die Befestigung von Holz auf Holz verwendet. Er lässt sich nicht nur an die Breite des Trägers anpassen, sondern auch in der Höhe. Er setzt eine große Flexibilität bei der Montage voraus und ermöglicht gerade oder schräge Verbindungen. Sein originelles Montagesystem ermöglicht eine hohe Benutzerfreundlichkeit.

Eigenschaften :

Leistungserklärungen : FR-DoP-e08/0053
Technische Zulassung : ETA-08/0053

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 1,5 mm.

Vorteile :

  • Große Flexibilität bei der Verwendung im Neubau und bei der Renovierung.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, Leimholz...
  • Nebenträger : Massivholz, Verbundholz, Leimholz...

Anwendungsbereiche :

  • Befestigung von Holzelementen auf Holzträger.

Installation

Befestigungen

Auf Holz :

Installation

Auf Holz :
1. Zeichnen Sie die Position des Nebenträgers auf dem Hauptträger an,
2. Den Balkenschuh vorlegen und die Schenkel auf beiden Seiten vorfixieren,
3. Passen Sie den Balkenschuh an die Markierungen an : Der Balkenschuh sollte oben etwas weiter geöffnet sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Den Nebenträger in den Balkenschuh einlegen und teilweise oder vollständig festnageln.

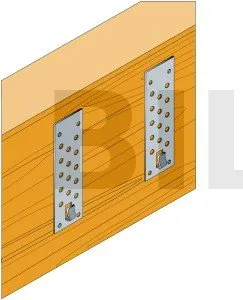

Fixation des platines sur la poutre porteuse

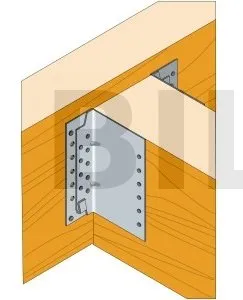

Fixation des cornières sur la poutre portée

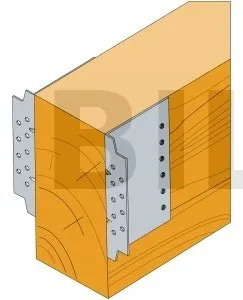

Assemblage des deux parties


Video zu zweiteiligen verstellbaren Balkenschuhen
