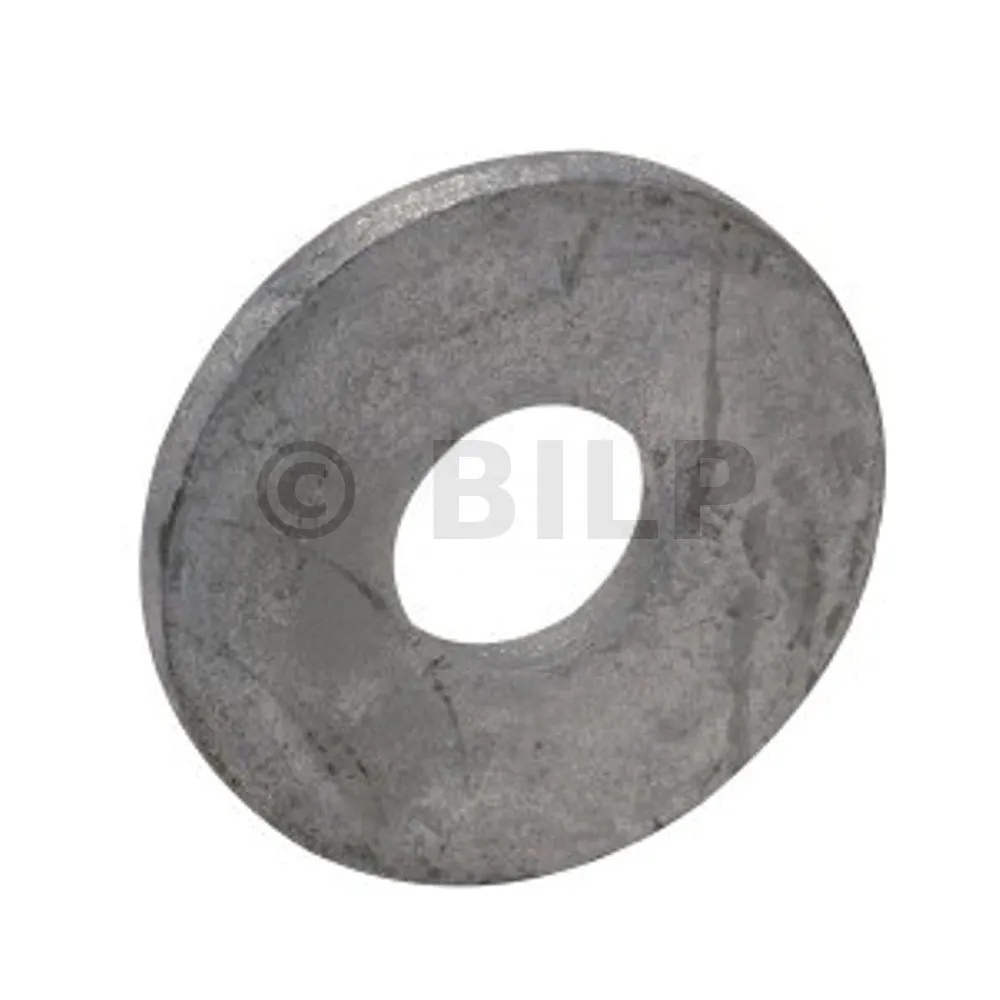

Unterlegscheiben für Rahmenschrauben - Réf. LL50/18/5-R
Kompatibel mit ø16 Bolzen.
Unterlegscheiben für Rahmenschrauben
La rondelle pour boulon de charpente LL ist ein Ergänzungsprodukt zu Strukturschrauben BSH und entspricht den Anforderungen des Eurocode 5.
Merkmale
Gegenstand
- Feuerverzinkter Stahl gemäß der Norm NF E 27-682.
Vorteile
- Die feuerverzinkte Beschichtung ermöglicht den Einsatz der Schrauben in der Nutzungsklasse 3 im Sinne des Eurocode 5.
Anwendungen
Einsatzbereiche
- Unterlegscheibe zur Verbindung mit einer Schraube BSH,zur Verwendung mit Holzelementen.

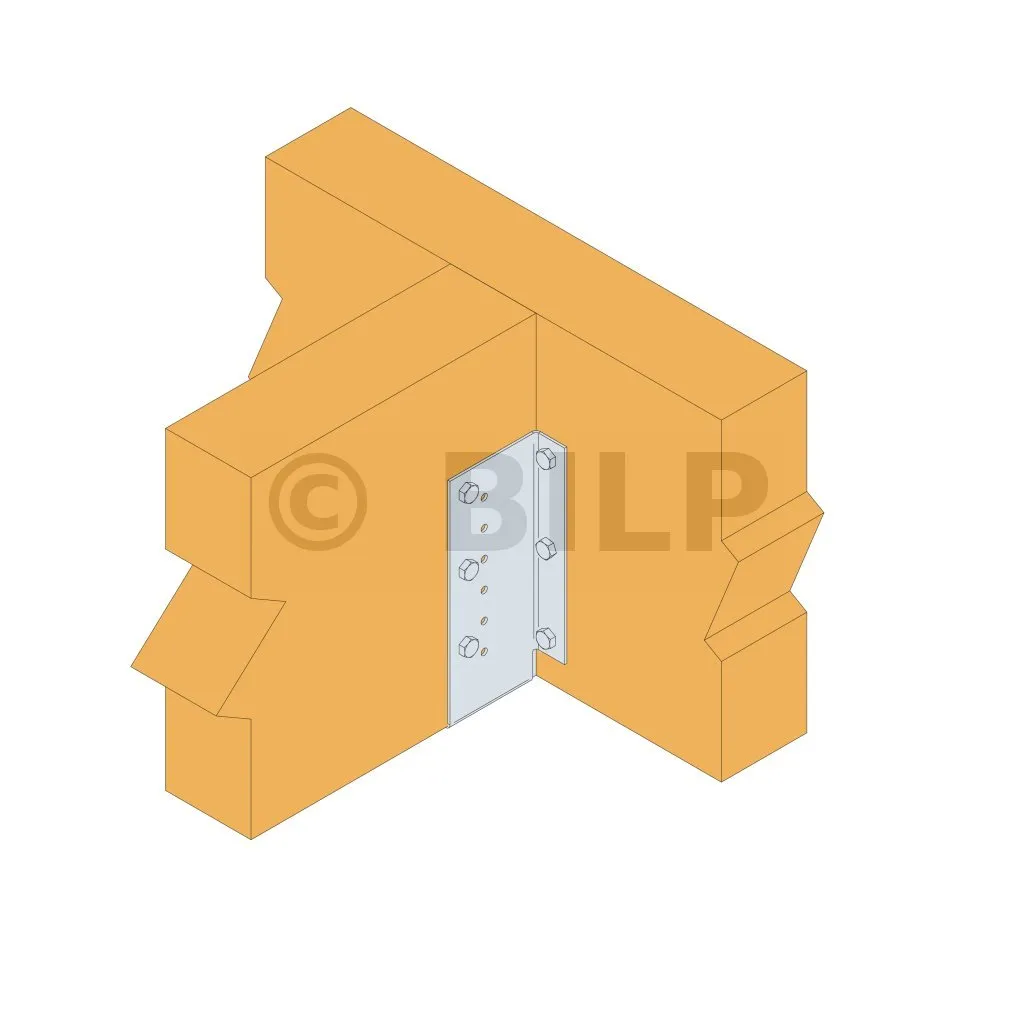

- Verstärkte gemischte Halterungen,

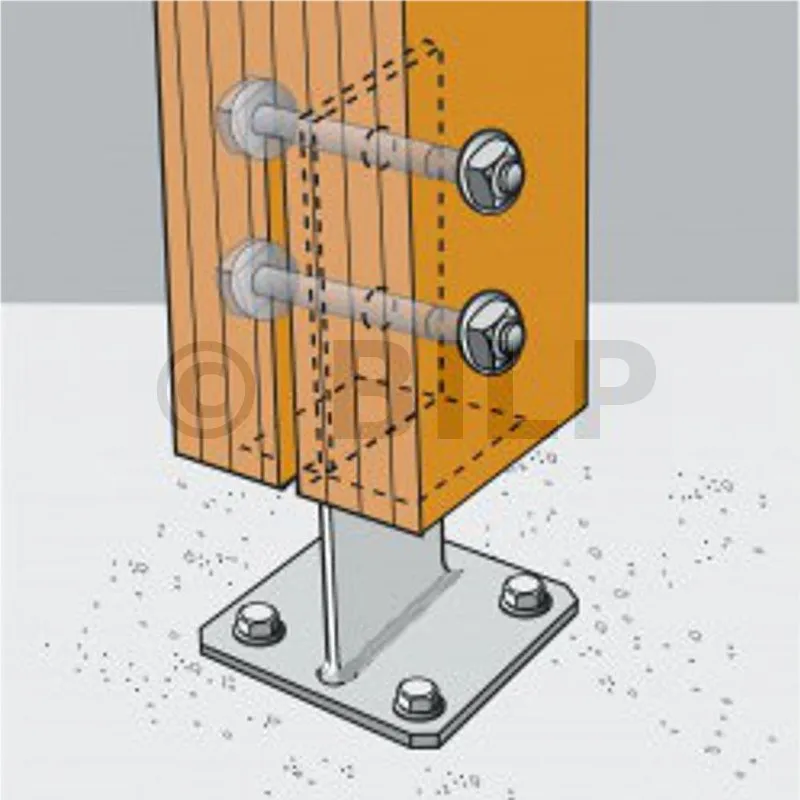

- Postbasen.
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz, Stahl,
- Porte: Massivholz, Verbundholz, Brettschichtholz, Stahl.
Technische Daten

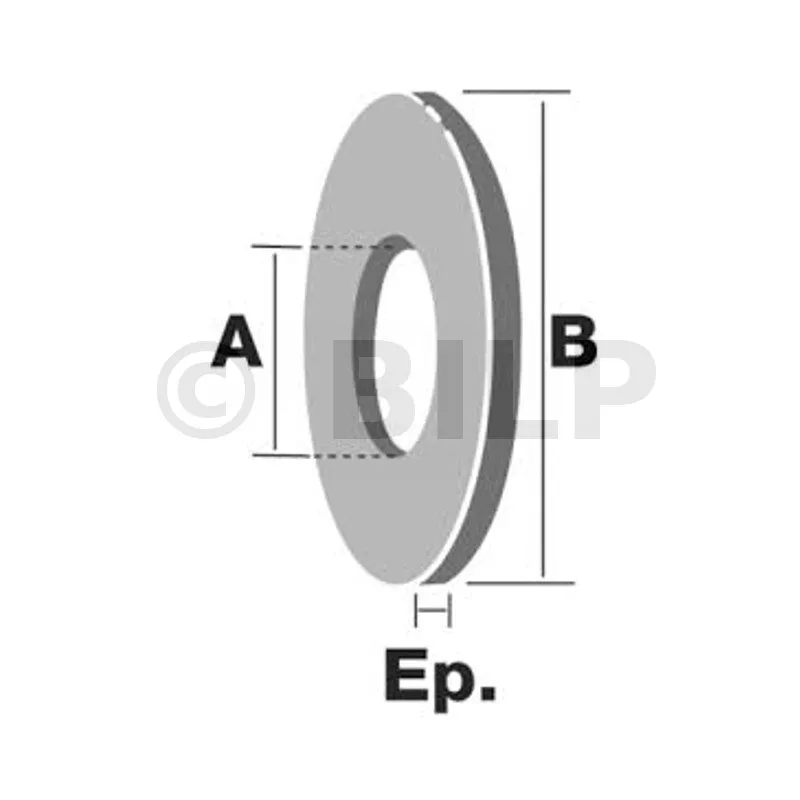

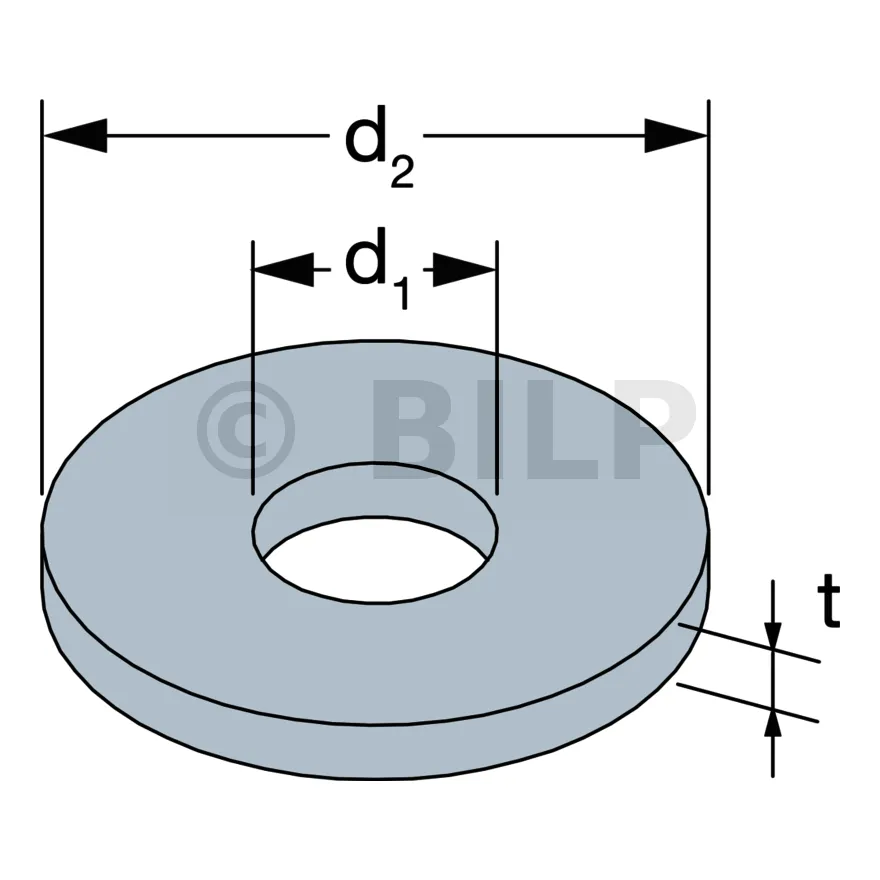

Abmessungen
| Referenzen | Innen-Ø d1 [mm] | Außen-Ø d2 [mm] | Dicke t [mm] | Schrauben-Ø |
|---|---|---|---|---|
| LL40/14/4 | 14 | 40 | 4 | 12 |
| LL40/14/4-R | 14 | 40 | 4 | 12 |
| LL50/18/5 | 18 | 50 | 5 | 16 |
| LL50/18/5-R | 18 | 50 | 5 | 16 |
| LL55/20/6 | 20 | 55 | 6 | 18 |
| LL55/20/6-R | 20 | 55 | 6 | 18 |
| LL60/22/6 | 22 | 60 | 6 | 20 |
| LL60/22/6-R | 22 | 60 | 6 | 20 |
