SDWS-Holzschraube für Außenkonstruktionen – Durchmesser 8 mm - Réf. SDWS08X126DB
- ReferenzSDWS08X126DB
- VerpackungBoite de 50 vis
- Herstellungfrançaise
- MaterialAcier trempé et revêtement double barrière
- MarkeSIMPSON Strong-Tie
- passende AntriebeT-40
- Durchmesser des Kopfs19.4mm
- Filetpartiel
- Gewindelänge69mm
SDWS EXTERIOR Konstruktionsholzschraube – Durchmesser 8 mm
Die Konstruktionsholzschraube SDWS wurde dank einer doppelten Barrierebeschichtung speziell für die Montage von Holzelementen im Außenbereich entwickelt.
Merkmale
Gegenstand
- Gehärteter Stahl und doppelte Barrierebeschichtung.
Vorteile
- Flacher Kopf: reduziert Handhabungs- und Installationsprobleme,
- Reibahle: verhindert die Erwärmung der Schraube beim Einbau,

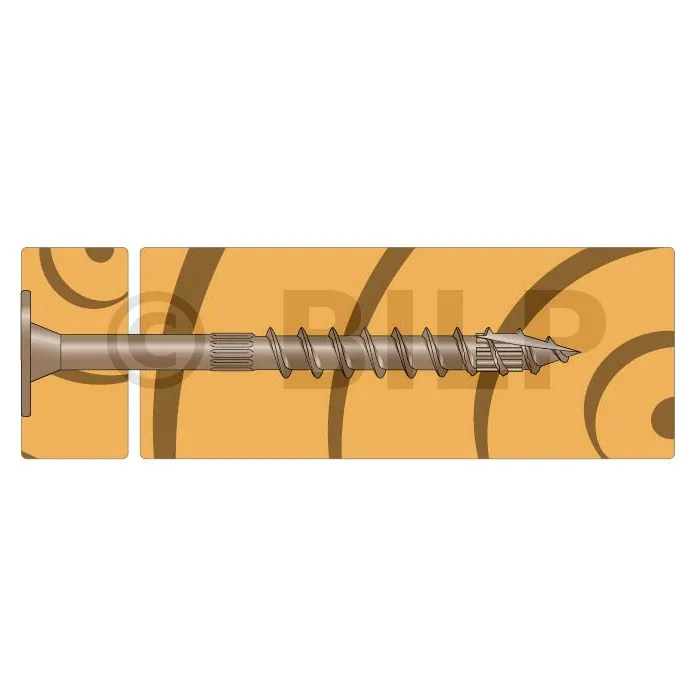

- Teilgewinde: optimales Zusammenziehen der verschiedenen Falten,
- Hohe Scherleistung: ermöglicht einen größeren Abstand zwischen den Schrauben,

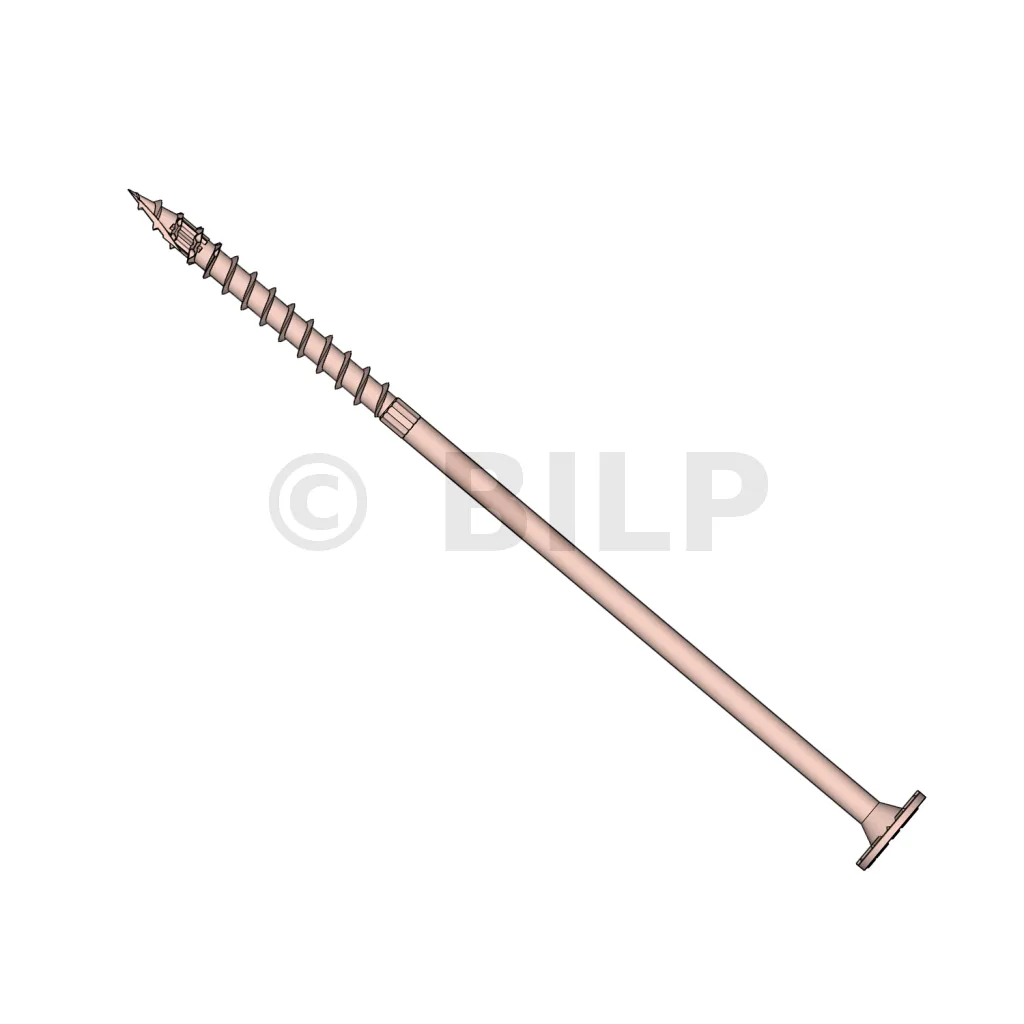

- Die patentierte SawTooth™-Spitze gewährleistet ein schnelles Einsetzen, reduziert das Installationsdrehmoment und macht bei den meisten Anwendungen das Vorbohren überflüssig.

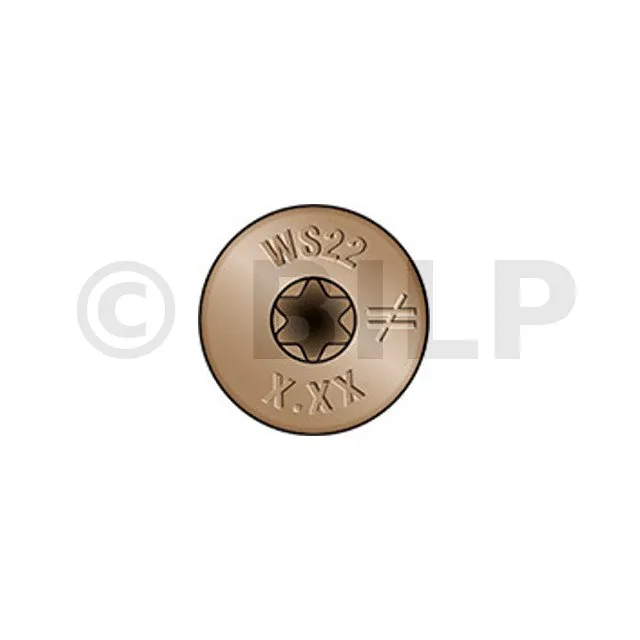

- Der tiefe Sternkopf verbessert die Schraubenführung und die Lebensdauer des Bits.
Anwendungen
Unterstützung
- Rahmenholz,
- Massivholz.
Einsatzbereiche
- Befestigung mehrerer Holzelemente (Rahmenpfosten usw.).
Technische Daten
Abmessungen

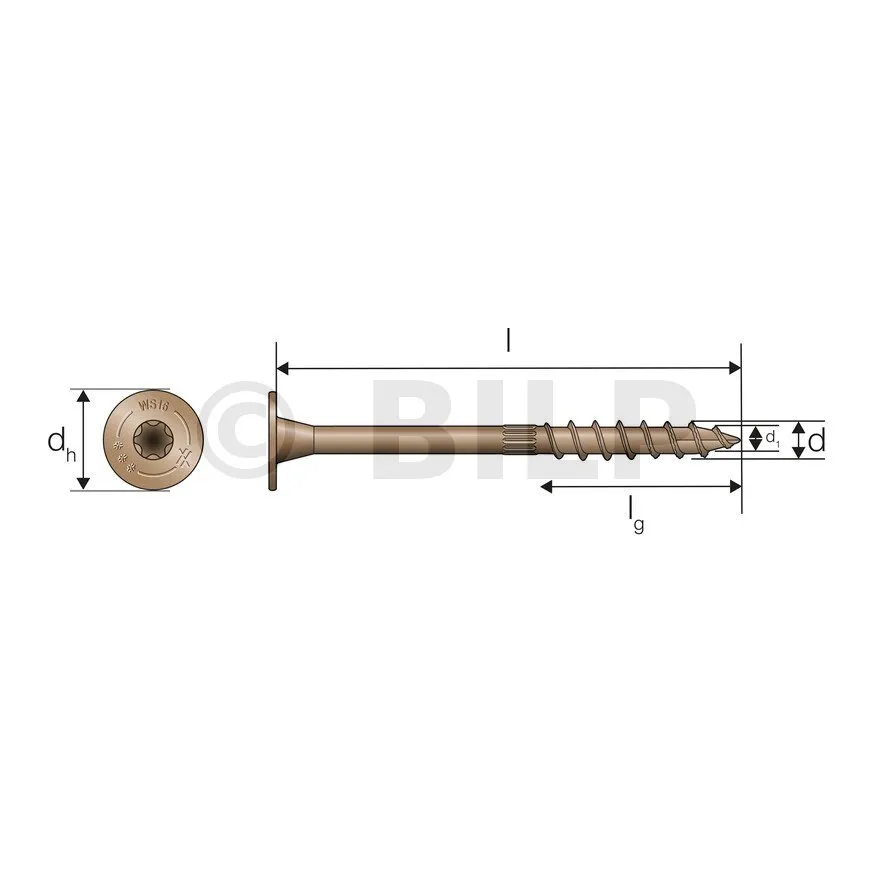

| Referenzen | Abmessungen [mm] | |||||
|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | Tip | |
| SDWS08X75DB | 8 | 75 | 19.4 | 5.2 | 37 | T-40 |
| SDWS08X100DB | 8 | 100 | 19.4 | 5.2 | 59 | T-40 |
| SDWS08X126DB | 8 | 126 | 19.4 | 5.2 | 69 | T-40 |
| SDWS08X151DB | 8 | 151 | 19.4 | 5.2 | 69 | T-40 |
| SDWS08X202DB | 8 | 202 | 19.4 | 5.2 | 69 | T-40 |
| SDWS08X252DB | 8 | 252 | 19.4 | 5.2 | 69 | T-40 |
Charakteristische Eigenschaften
| Referenzen | Charakteristisches plastisches Fließmoment [My.k] [Nm] | Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90° ] [N/ mm²] | Charakteristischer Kopfkreuzungswiderstandsparameter - fhead,k [fhead.k] [N/mm²] | Charakteristischer Zugwiderstandsparameter - ftens,k [ftens.k] [kN] | Charakteristischer Torsionswiderstand - ftor,k [ftor.k] [Nm] |
|---|---|---|---|---|---|
| SDWS08X75DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X100DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X126DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X151DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X202DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X252DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Einrichtung

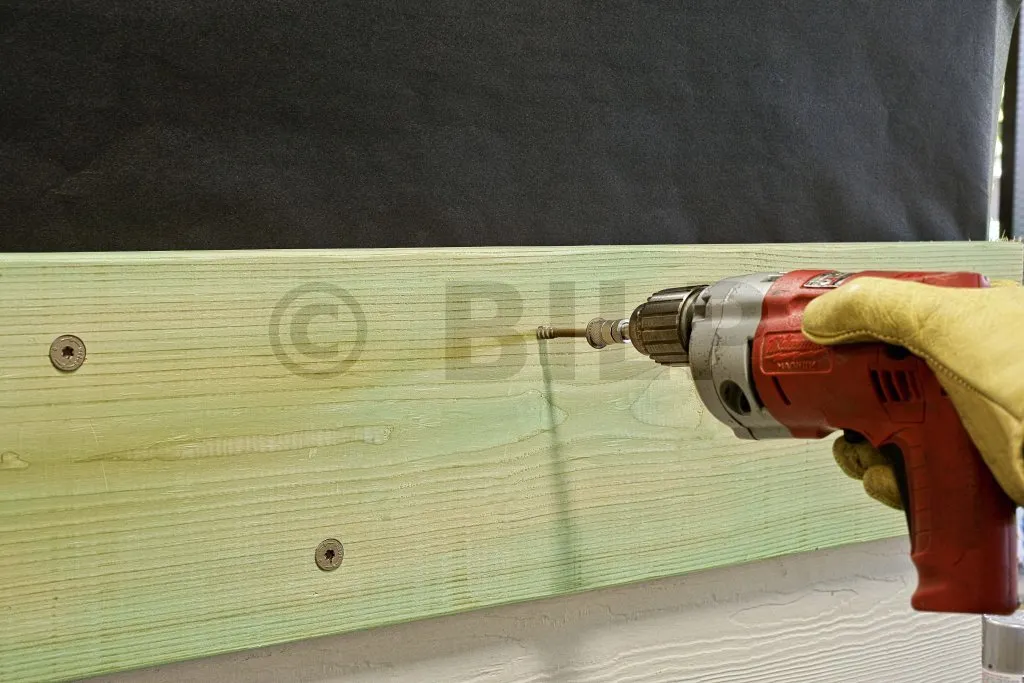

- SDWS-Schrauben lassen sich einfach mit einem langsamen Schraubendreher (Drehzahl kleiner oder gleich 2500 U/min) und einem T40-Bit (in jeder Schraubenschachtel enthalten) installieren.

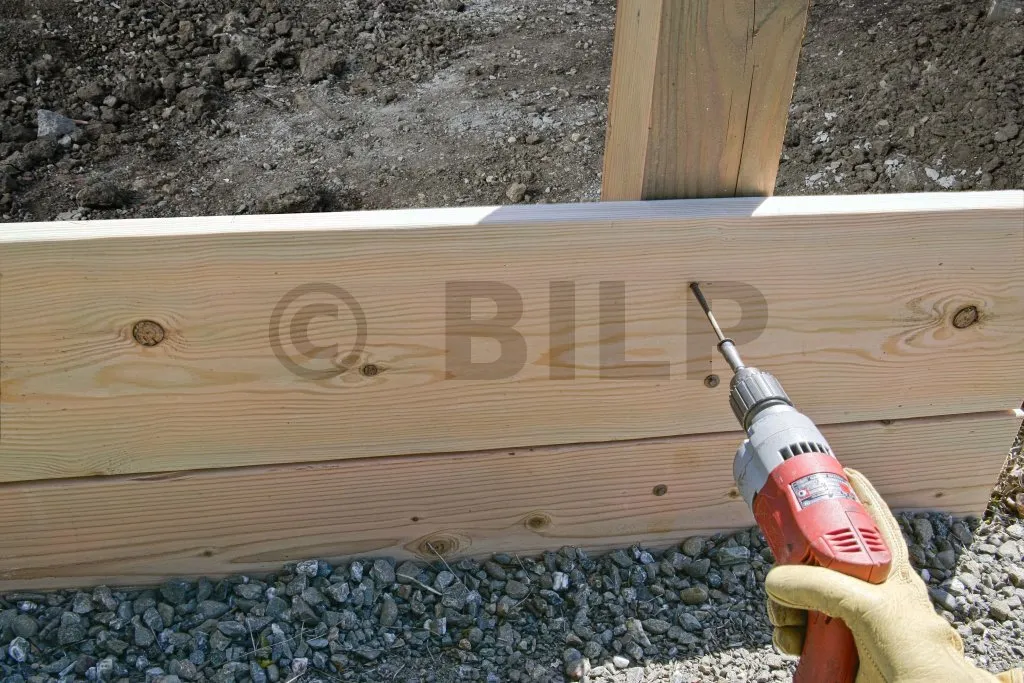

- Kein Vorbohren notwendig,
- Um andere Montageelemente oder Holzfehler zu vermeiden, können die Schrauben bis zu 75 mm verschoben werden,
- Eine versetzte Befestigung ist nicht zwingend erforderlich: gleiche Leistung, wenn nur eine Seite belastet wird.
Charakteristische Widerstände - Holz / Holz
| Referenzen | Charakteristische Widerstände - Holz / Holz C24 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Axial | Scherung parallel zum Draht als Funktion von t1 [Rv.0.k] [kN] | Scherung senkrecht zum Draht als Funktion von t1 [Rv.90.k] [kN] | ||||||||||||||
| t1 [mm] | Rax.k [kN] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | |
| SDWS08X75DB | 40 | 3.41 | 3.21 | 3.26 | 3.05 | - | - | - | - | 3.21 | 3.26 | 3.05 | - | - | - | - |
| SDWS08X100DB | 43 | 5.49 | 3.74 | 3.95 | 3.97 | - | - | - | - | 3.74 | 3.95 | 3.97 | - | - | - | - |
| SDWS08X126DB | 60 | 6.35 | 3.95 | 4.17 | 4.19 | 4.19 | - | - | - | 3.95 | 4.17 | 4.19 | 4.19 | - | - | - |
| SDWS08X151DB | 85 | 6.35 | 3.95 | 4.17 | 4.19 | 4.19 | 4.19 | 4.19 | - | 3.95 | 4.17 | 4.19 | 4.19 | 4.19 | 4.19 | - |
| SDWS08X202DB | 137 | 6.35 | 3.95 | 4.17 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 | 3.95 | 4.17 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 |
| SDWS08X252DB | 186 | 6.35 | 3.95 | 4.17 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 | 3.95 | 4.17 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 |
Diese Widerstände gelten für:
- Eine Holzdicke unter dem Kopf, die kleiner oder gleich dem in der nebenstehenden Spalte angezeigten t1-Wert ist.
- Eine Schraube, deren Achse bei ESCR(XXX) 45 bis 90° von der Holzmaserung und bei den anderen Schrauben 90° von der Holzmaserung entfernt ist.
Bei Anzugsschrauben (Teilgewinde) entspricht das Maß t1 der maximalen Dicke, bei der das Gewinde auf der Spitzenseite vollständig im Holz liegt, was einen optimalen Anzug bei der Montage gewährleistet.
Scherfestigkeiten werden für verschiedene Holzstärken unter t1-Kopf und für die folgenden Konfigurationen angegeben:
- Kraftachse bei 0° der Faserrichtung der beiden Hölzer Rv, 0°, k
- Kraftachse bei 90° der Maserung der beiden Hölzer Rv, 90°, k
Diese Beständigkeiten gelten für Holz der mechanischen Klasse C24 oder höher.
Die Vorbohrhypothese zur Berechnung der Mindestlasten und -abstände wird validiert.
Bei Schrauben mit Teilgewinde werden die Widerstände nur für Konfigurationen angezeigt, bei denen das Gewinde nicht mehr als 5 mm in das Holzelement unter dem Kopf hineinragt, um einen optimalen Anzug zu gewährleisten.
Abschnitt (2) von Teil 8.3.1.2 von EN1995-1-1:2004+A2:2014 zur Eindringtiefe wird in dieser Berechnung ignoriert.
Charakteristische Widerstände - Stahl / Holz
| Referenzen | Charakteristische Widerstände - Stahl / Holz C24 | ||||
|---|---|---|---|---|---|
| Axial [Rax.st.k] [kN] | Schub für dünne Platten | Schub für dicke Platten | |||
| Rv.0.st.k [kN] | Rv.90.st.k [kN] | Rv.0.st.k [kN] | Rv. 90.st.k [kN] | ||
| SDWS08X75DB | 3.41 | 3.45 | 3.45 | 4.53 | 4.53 |
| SDWS08X100DB | 5.49 | 3.97 | 3.97 | 5.05 | 5.05 |
| SDWS08X126DB | 6.35 | 4.19 | 4.19 | 5.26 | 5.26 |
| SDWS08X151DB | 6.35 | 4.19 | 4.19 | 5.26 | 5.26 |
| SDWS08X202DB | 6.35 | 4.19 | 4.19 | 5.26 | 5.26 |
| SDWS08X252DB | 6.35 | 4.19 | 4.19 | 5.26 | 5.26 |
Die Scherfestigkeiten werden für dicken (tst = d) und dünnen (tst = 0,5xd) Stahl für die folgenden Konfigurationen angegeben:
- Kraftachse bei 0° der Holzmaserung Rv, 0°, k
- Kraftachse bei 90° der Holzfaser Rv, 90°, k
Diese Beständigkeiten gelten für Holz der mechanischen Klasse C24 oder höher.
Widerstände für mittlere Stahldicken können durch Interpolation zwischen den Werten für dünne und dicke Stahlbleche ermittelt werden.
Die Vorbohrhypothese zur Berechnung der Mindestlasten und -abstände wird validiert.
Charakteristische Widerstände – Wand / Pfosten
| Referenzen | Charakteristische Widerstände - Holzwand / C24-Pfosten | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Mindestdicke. des Betrags [mm] | Min. Abstand. der Unterkante des Wandpaneels a4,c [mm] | |||||||||
| 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [ mm] | 90 [mm] | ≥100 [mm] | |||
| SDWS08X75DB | 46 | 23 | 3.45 | 3.26 | 2.93 | - | - | - | - | - |
| SDWS08X100DB | 46 | 23 | 3.97 | 3.97 | 3.92 | - | - | - | - | - |
| SDWS08X126DB | 46 | 23 | 4.19 | 4.19 | 4.19 | 4.19 | - | - | - | - |
| SDWS08X151DB | 46 | 23 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 | 4.07 | - |
| SDWS08X202DB | 46 | 23 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 |
| SDWS08X252DB | 46 | 23 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 | 4.19 |
