- Réf. AE116 Breite : 116mm Dicke : 3mm Tiefe : 48mm (…)

AUF LAGER

Sofortiger Versand verfügbar für 56 Einheiten verfügbar.

3€⁵⁰

inkl. MWST / Winkelverbinder

Breite :
- 116mm
Dicke :
- 3mm
Tiefe :
- 48mm
Höhe :
- 90mm
Verpackung :
- 1 Stück
Andere Wahlmöglichkeiten

Referenz
AE116
Herstellung
française
Marke
SIMPSON Strong-Tie
Material
Verzinkter Stahl S250GD + Z275 gemäß NF 10346
Bohrungen der Lasche B
7Ø5 ; 3Ø13
Holz-/Holzbefestigung - Träger/Trägertyp
Schenkel A : 12 ; Schenkel B : 7 ; Typ : CNA Ø4,0x35 oder Ø4,0x50 mm - Montage mit 2 Winkelverbindern
Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp
Schenkel A : 12 - Typ : CNA Ø4,0x35 oder Ø4,0x50 mm ; Schenkel B : 2 - Typ : WA M12-104/5 - Montage mit 2 Winkelverbindern
EAN Code
5701953351168
Bohrungen der Lasche A
18Ø5 ; 3Ø13

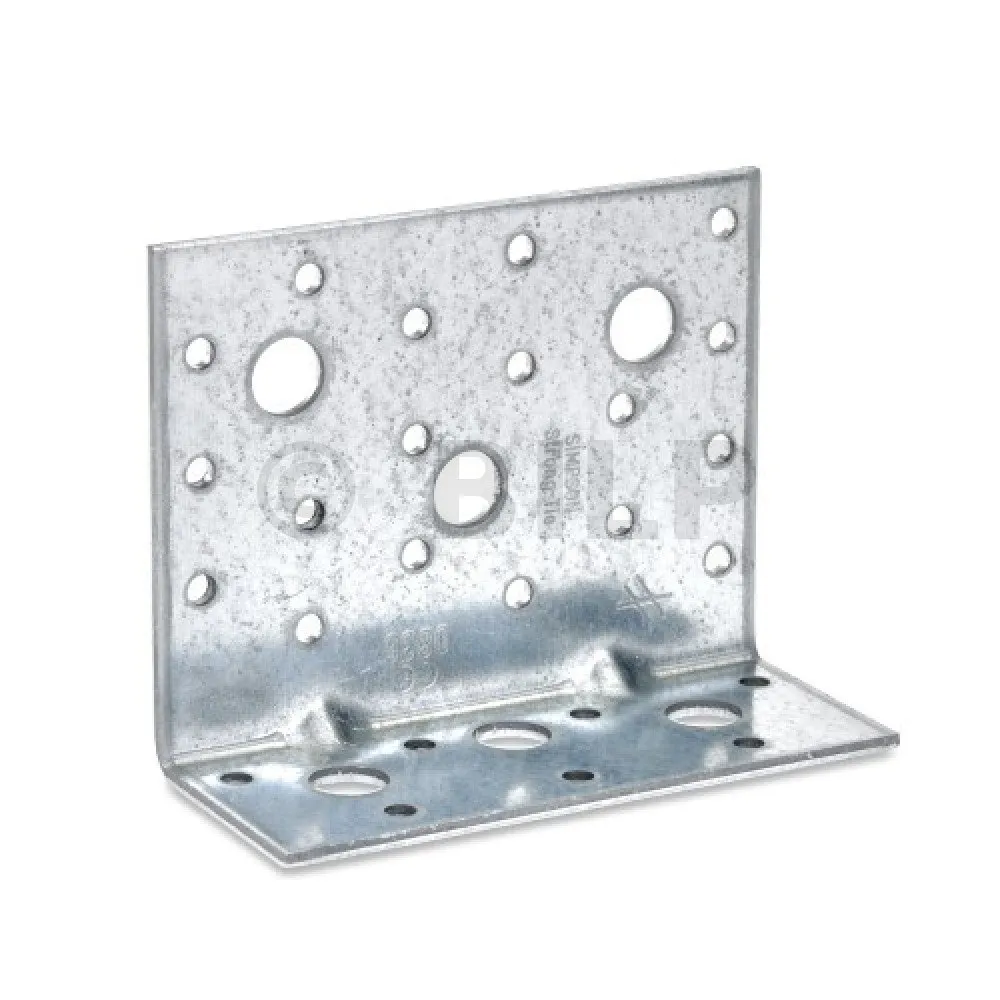

AE-verstärkte breite Halterung

Aufgrund seiner großen Breite eignet sich die AE-Konsole besonders für die Aufnahme seitlicher Lasten. Es kann sowohl auf einer Holzunterlage als auch auf einer starren Unterlage verwendet werden.

Merkmale

Leistungserklärungen:FR-DoP-e06/0106;

Technische Zulassungen: ETA-06/0106;

Gegenstand

Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346

Vorteile

Einsetzbar für Holz-Holz- oder Holz-Beton-Verbindungen

Anwendungen

Unterstützung

Carrier: Massivholz, Brettschichtholz, CLT, Beton...
Portiert: Massivholz, Verbundholz, Brettschichtholz, CLT...

Einsatzbereiche

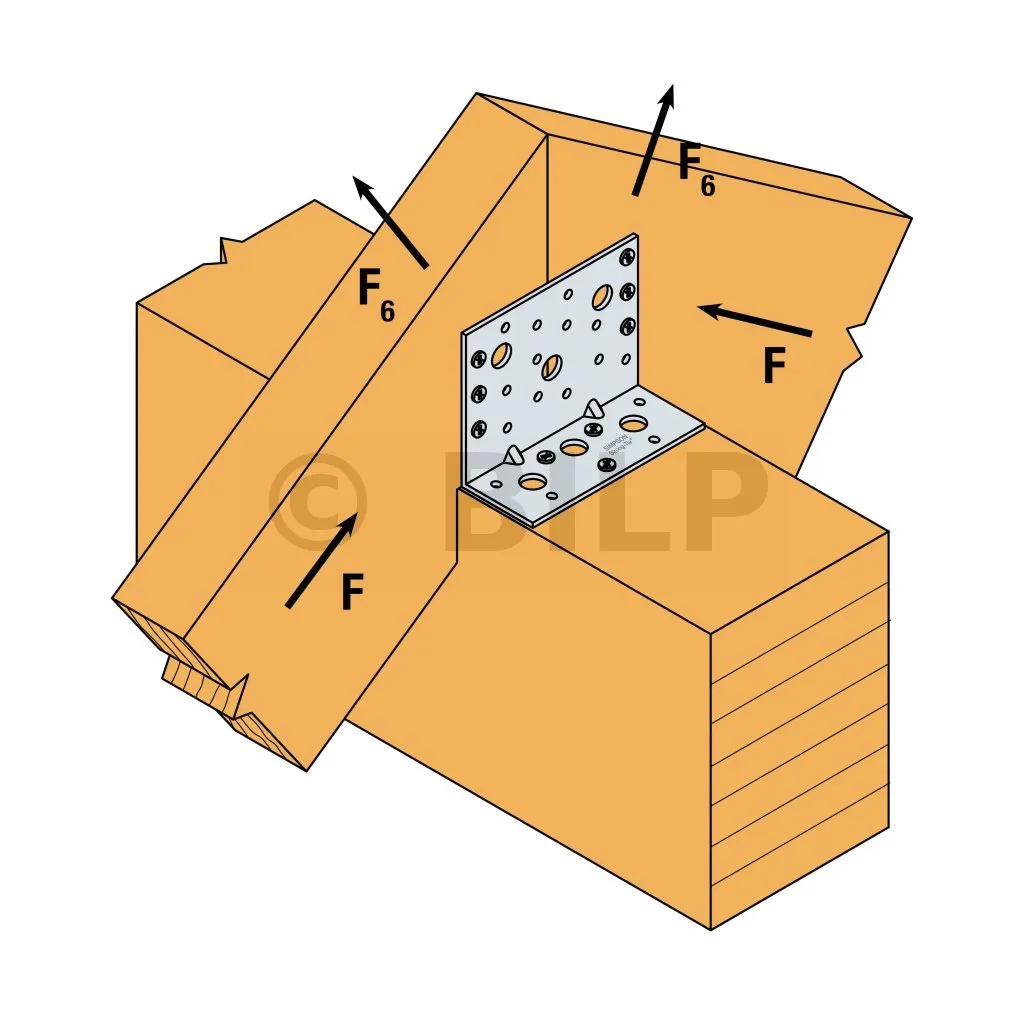

Befestigungsschiene und Pfosten,
Sparrenverankerung,
Befestigung von Brettsperrholzplatten (CLT)...

Technische Daten

Abmessungen

Referenzen	Abmessungen [mm]				Bohrungen Flügel A		Bohrungen Flügel B
	A	B	C	t	Ø5	Ø13	Ø5	Ø13
AE76	90	48	76	3	12	3	7	1
AE116	90	48	116	3	18	3	7	3

Kennwerte – Holz zu Holz – Vollnagelung

Referenzen	Kennwerte - Holz-Holz-Verbindung - Vollvernagelung
	Befestigungen		Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
	Flügel A	Flügel B	R1.k		R2.k = R3.k		R4.k = R5,k
	Menge	Menge	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AE76	9	7	5.1	7.7	10.4	13.4	2.5/kmod^0.25	3.6/kmod^0.25
AE116	12	7	5.1	7.7	14.7	20	2.8/kmod^0.25	4/kmod^0.25

1. R4,k / 5,k werden für ein Holz der Breite b = 75 mm und einer Exzentrizität e = 130 mm ermittelt
2. Wenn die Konstruktion der Struktur eine Drehung des Holzelements verhindert, können die Werte R1,k und R2,k bei einer Montage mit einer einzelnen Halterung gleich der Hälfte der in den Tabellen angegebenen Werte angenommen werden .

* Für andere Montagekonfigurationen (Nagelebene, Kraftrichtung usw.) beachten Sie bitte die ETE-06/0106.

Kennwerte - Holz zu Holz - Teilvernagelung

Referenzen	Kennwerte - Holz-Holz-Verbindung - Teilvernagelung
	Befestigungen		Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
	Flügel A	Flügel B	R1.k		R2.k = R3.k		R4.k = R5,k
	Menge	Menge	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AE76	7	7	5.1	7.7	8.2	11.4	2.5/kmod^0.25	3.6/kmod^0.25
AE116	8	7	5.1	7.7	11.9	16.9	2.8/kmod^0.25	4/kmod^0.25

* Weitere Montagekonfigurationen (Nagelpläne, Kraftrichtung etc.) finden Sie unter ETA-06/0106.

Kennwerte – Holz-Beton-Verbindung

Referenzen	Kennwerte - Holzverbindung auf starrem Träger
	Befestigungen		Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
	Flügel A		Flügel B		R1.k		R2.k = R3.k		R4.k = R5 ,k
	Menge	Typ	Menge	Typ	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AE76	9	CNA*	1	M12	min: 18.7 ; 16.8/kmod	16.8/kmod	6.7	10.3	3.1/kmod^0.25	4.4/kmod^0.25
AE116	12	CNA*	2	M12	20.7	min: 33.3 ; 28.1/kmod	23	25.5	8.8/kmod^0.25	min: 12.9 ; 10.6/kmod^0.25

1. R4,k / 5,k werden für ein Holz der Breite b = 75 mm und einer Exzentrizität e = 130 mm ermittelt
2. Die Widerstandsfähigkeit des Ankers muss sowohl bei Auszug als auch bei Scherung mindestens 15,3 kN betragen. Bei einem Verankerungswiderstand von weniger als 15,3 kN muss die Widerstandsfähigkeit der Baugruppe proportional reduziert werden.
3. Wenn die Konstruktion der Struktur eine Drehung des Holzelements verhindert, können die Werte R1,k und R2,k bei einer Montage mit einer einzelnen Halterung gleich der Hälfte der in den Tabellen angegebenen Werte angenommen werden .

* Weitere Montagekonfigurationen (Nagelpläne, Kraftrichtung etc.) finden Sie unter ETE-06/0106.

Werte Vereinfachte Eigenschaften - Holzverbindung auf starrem Träger

Referenzen	Werte Vereinfachte Eigenschaften - Holzverbindung auf starrem Träger
	Befestigungen				Werte Vereinfachte Eigenschaften - C24-Holz - 2 Klammern [kN]
	Flügel A		Flügel B		R1.k		R2.k = R3.k
	Qty	Type	Qty	Type	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AE76	9	CNA	1	M12	18.6	18.6	6.7	10.3
AE116	12	CNA	2	M12	20.7	31.2	23	25.5

* Welche Befestigungsarten im A-Flügel verwendet werden können, entnehmen Sie bitte den Spalten der Kennwertetabelle. Die Werte variieren je nach verwendeter Befestigungsart

Geeignete Anker finden Sie im Simpson Strong-Tie-Ankersortiment. Die klassischen Lösungen sind BOAXII, SET-XP, WA, AT-HP,je nach Betonart, Abständen und Randabständen.

** Die in der obigen Tabelle angegebenen Kennwerte sind vereinfachte Werte, die auf einer Annahme von Belastungsdauer und Nutzungsklasse basieren (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 gemäß EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-06/0106.

Kennwerte - CLT-Träger auf CLT-Träger - Verbindungsschrauben Ø12 - 2 Halterungen

Referenzen	Kennwerte - CLT-Träger auf CLT-Träger - Ø12 Verbindungsschrauben - 2 Halterungen
	Befestigungen				Kennwerte - CLT-Holz - 2 Konsolen pro Baugruppe [kN]
	Flügel A		Flügel B		R1.k	R2.k = R3.k
	Menge	Typ	Menge	Typ	SSH12x80	SSH12x80
AE116	3	SSH	3	SSH	33	29.5

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Befestigungen

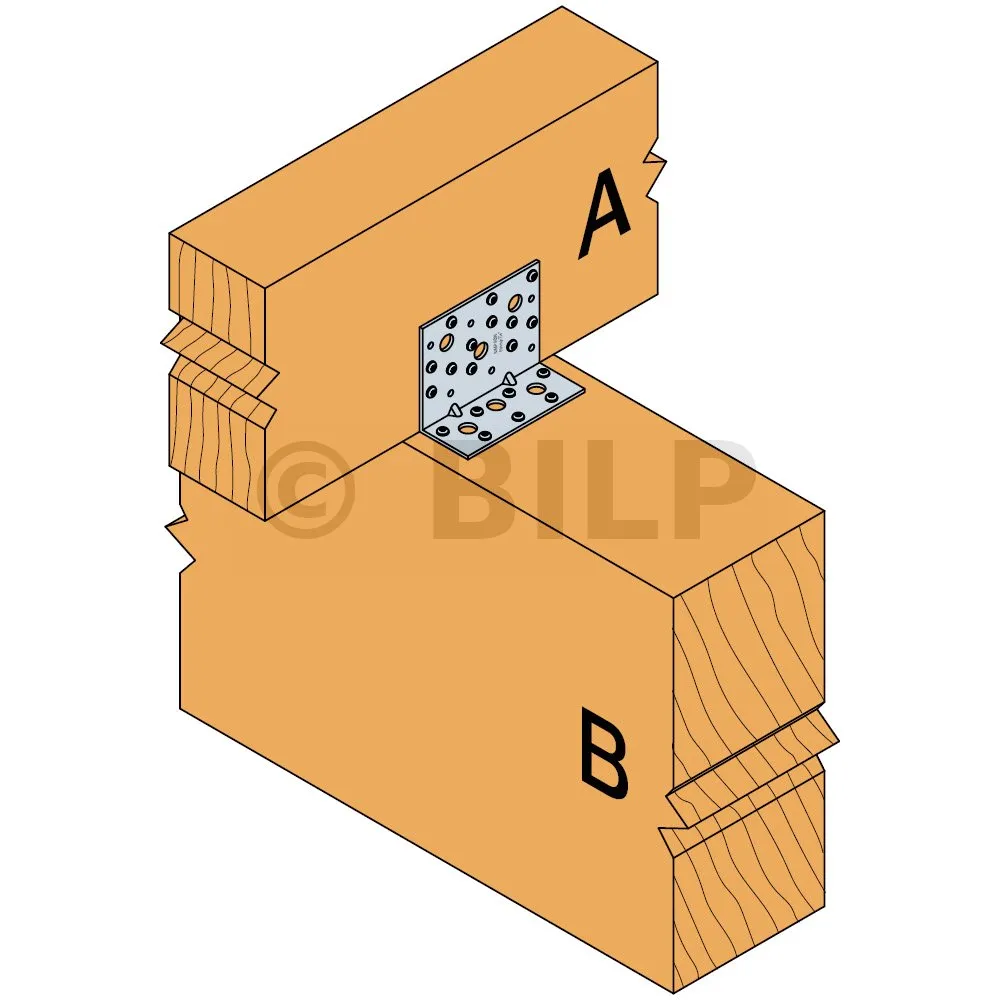

Holz auf Holz:

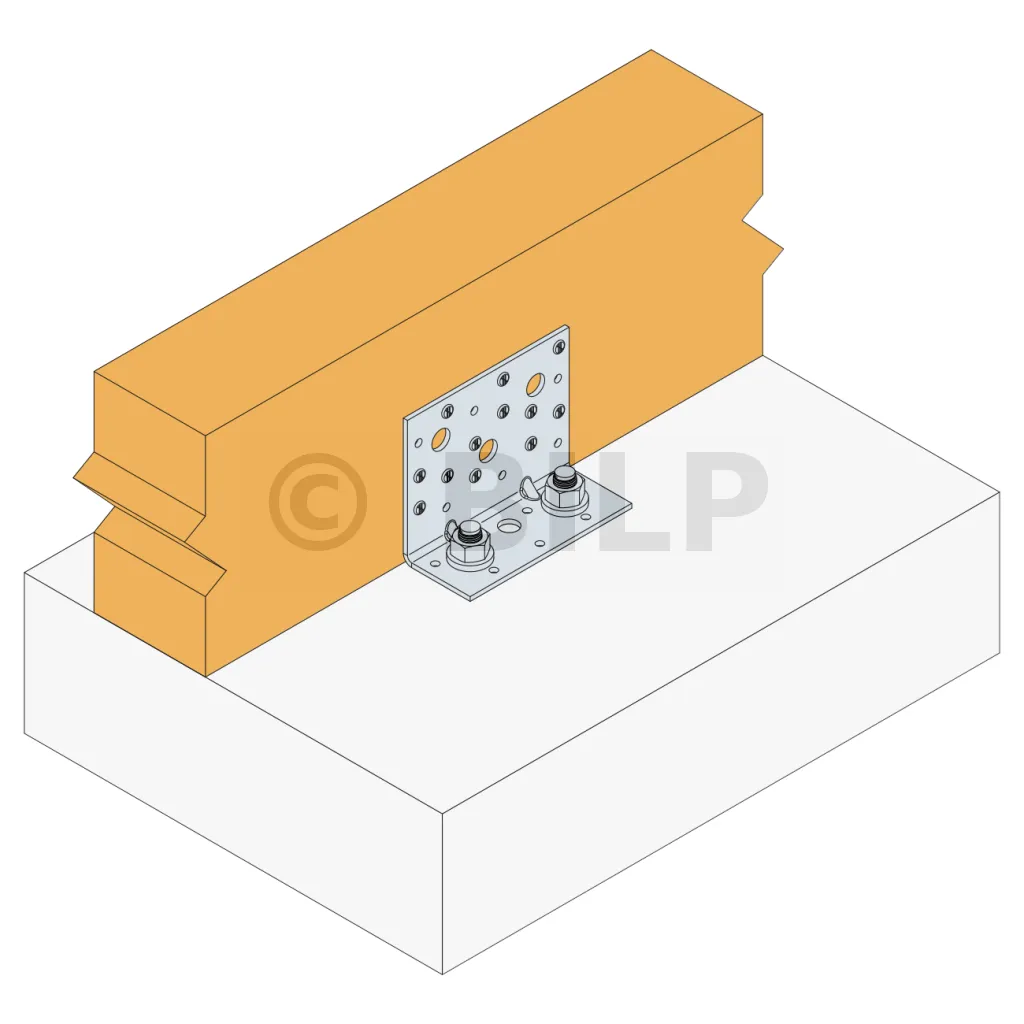

Holz auf Beton:

Ein oder zwei boulons M12 avec la rondelle US40/40/10G.

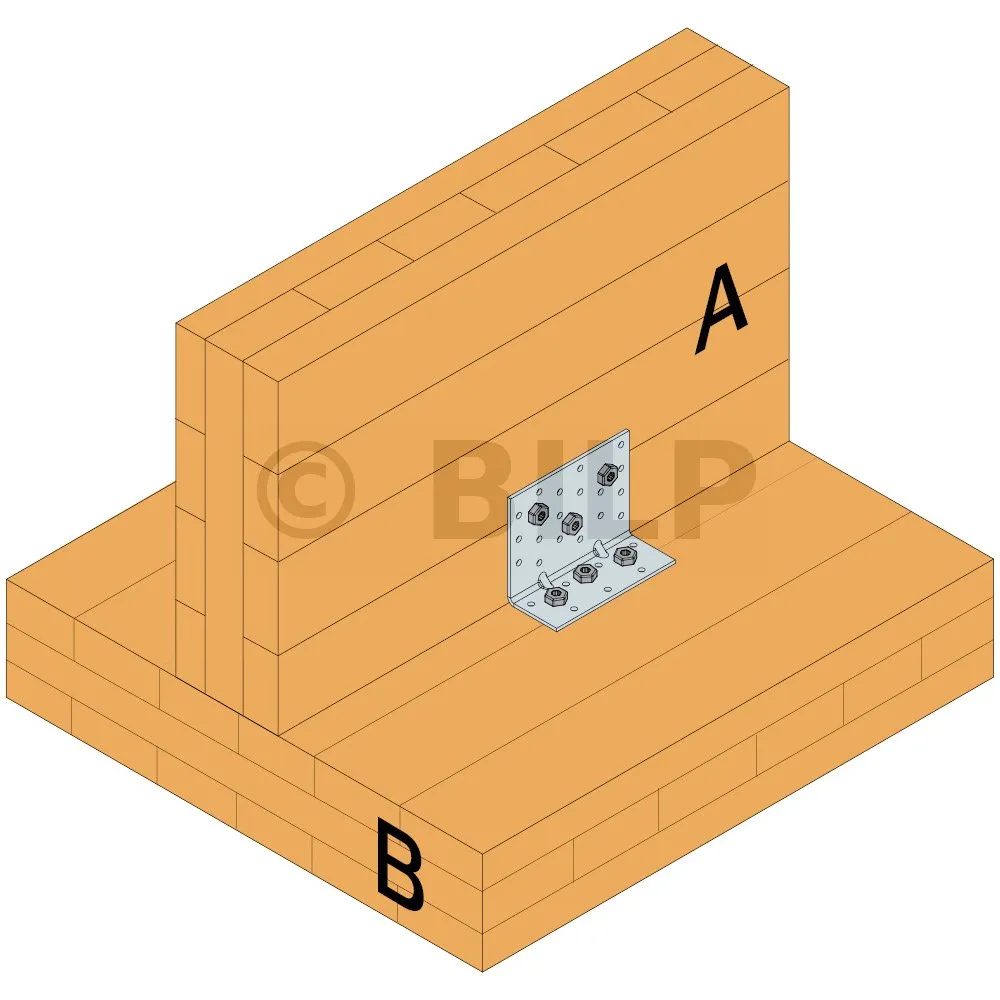

CLT auf CLT:

SSH Ø12 x 80 mm
