- Réf. ABR220

AUF LAGER
Sofortiger Versand verfügbar für 12 Einheiten verfügbar.
3€92
  inkl. MWST  / Winkelverbinder

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    ABR220
  • Herstellung
    französisch
  • Marke
    SIMPSON Strong-Tie
  • Material
    Verzinkter Stahl S250GD+Z275 gemäß DIN EN 10346,
  • Bohrungen der Lasche B
    9Ø5 ; 2Ø12
  • Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp
    Schenkel A : 14 Typ CNA4.0x40 ou CNA4.0x50 ; Aile B : 2 Typ Bolzen Ø10 oder Gewindestange
  • HOLZ/HOLZ-Befestigung - Totalvernagelung
    Schenkel A : 14 ; Schenkel B : 9 Typ : CNA4.0x40 und CNA4.0x50
  • Bohrungen der Lasche A
    24Ø5 ; 2Ø12

Verstärkte Halterung ABR (170 220)

Die verstärkten Konsolen ABR170 und ABR220 eignen sich für strukturelle Anwendungen wie Holz-Beton-Anordnungen und insbesondere Fassadenlösungen.

Merkmale

Gegenstand

  • Verzinkter Stahl S250GD+Z275 gemäß NF EN 10346,
  • Dicke: 2 mm

Vorteile

  • Hohe Steifigkeit,
  • Großer Widerstand,
  • Vielseitigkeit der Einsatzmöglichkeiten,
  • Anschluss an Beton mit einer einzigen Halterung möglich...

Anwendung

Unterstützung

  • Träger: Massivholz, Brettschichtholz, Beton, Stahl usw.
  • Porté: Massivholz, Verbundholz, Brettschichtholz, Profile usw.

Einsatzbereiche

  • Befestigungsschienen und Verkleidungsständer,
  • Befestigung von Sparren, Konsolen, Kopfstücken usw.

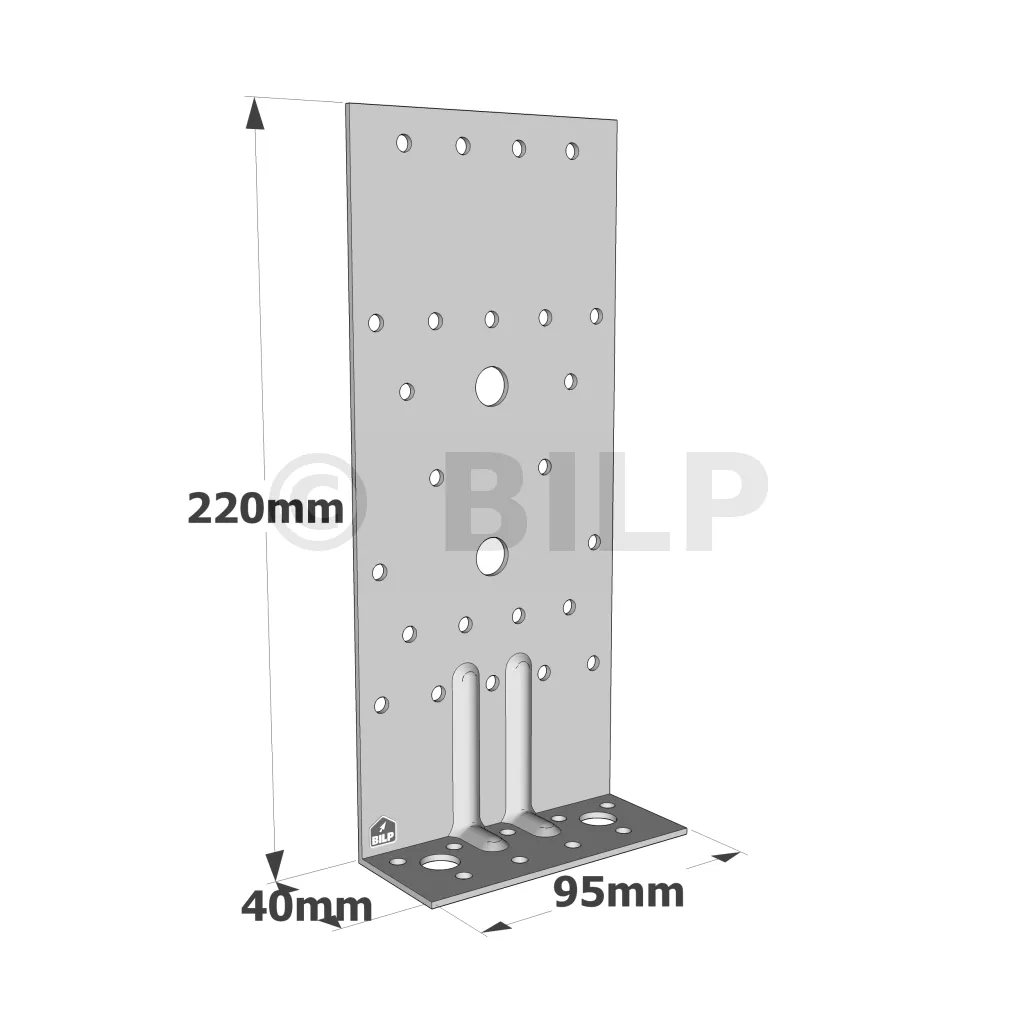

Technische Daten



ReferenzenAbmessungen [mm]Bohrungen Flügel ABohrungen Flügel B
A B C Ep. Ø5 Ø12 Ø5 Ø12
ABR170 170 40 95 2 20 2 9 2
ABR220 220 40 95 2 24 2 9 2

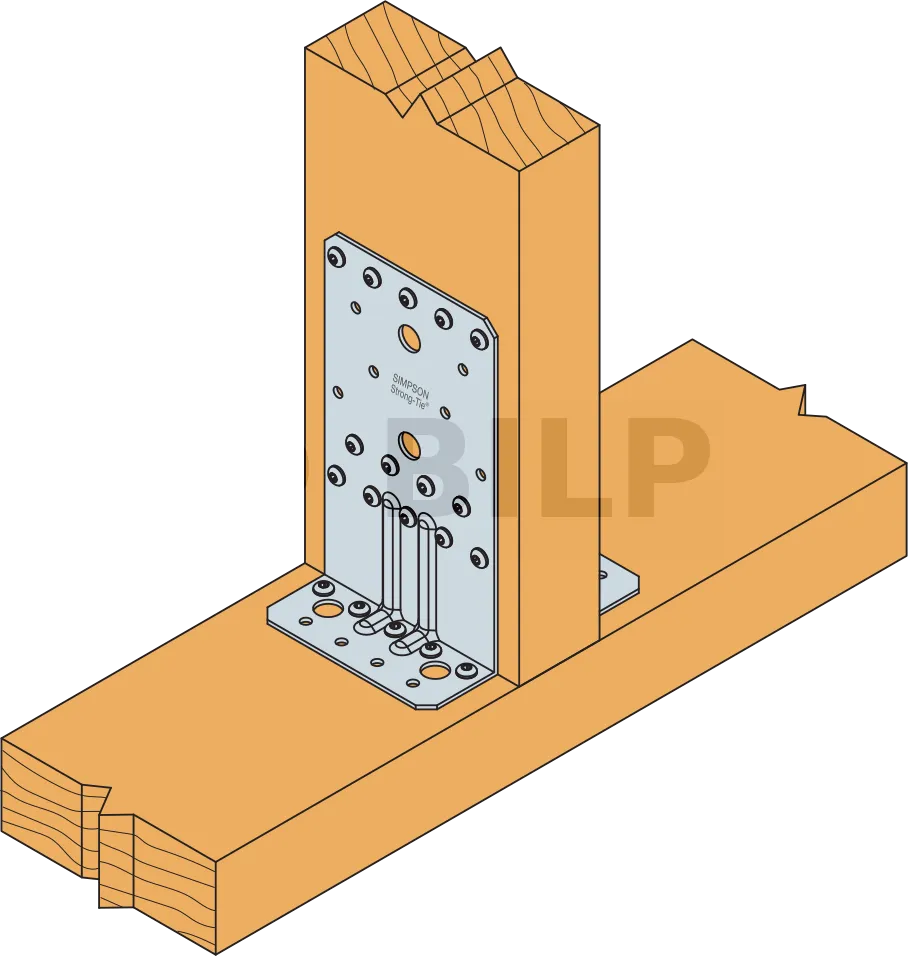

Charakteristische Werte – Holz-zu-Holz-Verbindung



ReferenzenMerkmale Werte – Holz-Holz-Verbindung – Vollständige Vernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Wing A Wing B R1.k R2/3.k R4/5.k
Menge Menge CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
ABR170 14 9 7.4 9.7 16.4 19.7 9.6/kmod^0.2 9.6/kmod^0.2
ABR220 14 9 7.4 9.7 16.4 19.7 9.6/kmod^0.2 9.6/kmod^0.2

* In Fällen, in denen die Kräfte F1 und/oder F2 ohne die Kräfte F4/5 angewendet werden, kann die Anzahl der Punkte gemäß ETE reduziert werden.

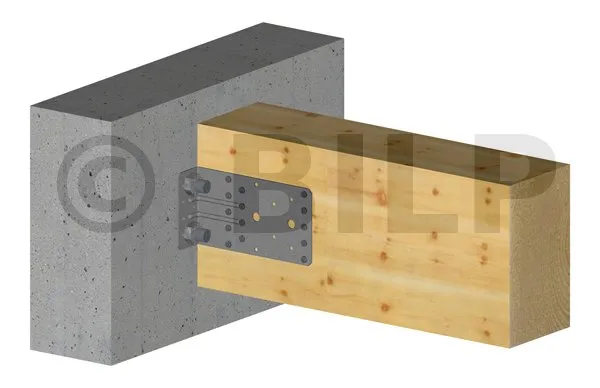

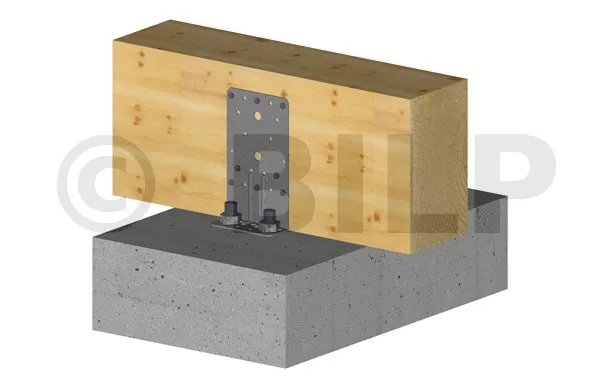

Merkmale Werte – Holzverbindung auf starrem Träger



ReferenzenMerkmale Werte – Holzverbindung auf starrem Träger
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2/3.k R4/5.k
Qty Type Qty Type CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
ABR170 14 CNA 2 Ø10 min. (33.0 ; 25.2/kmod) min.(39.8 ; 25.2/kmod) 19.7 min.(23.8 ; 24.6/kmod) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod ) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod )
ABR220 14 CNA 2 Ø10 min. (33.0 ; 25.2/kmod) min. (39.8 ; 25.2/kmod) 19.7 min. (23.8 ; 24.6/kmod) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod ) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod )

* b ist die Dicke des unterstützten Balkens.
e ist die Exzentrizität der ausgeübten Kraft.
Siehe das Diagramm in Anhang C2, Seite 23 unserer ETE-06/0106.

Für die Berechnung von R4/5 ist es sinnvoll zu verwenden: e ≥ 50 mm.

Werte Vereinfachte Eigenschaften - Holzverbindung auf starrem Träger



ReferenzenWerte Vereinfachte Eigenschaften - Holzverbindung auf starrem Träger
Befestigungen Werte Eigenschaften - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Qty Type Qty Type CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
ABR170 14 CNA 2 Ø10 28 28 19.7 23.8
ABR220 14 CNA 2 Ø10 28 28 19.7 23.8

* Welche Befestigungsarten im A-Flügel verwendet werden können, entnehmen Sie bitte den Spalten der Kennwertetabelle. Die Werte variieren je nach verwendeter Befestigungsart

Geeignete Anker finden Sie im Simpson Strong-Tie-Ankersortiment. Die klassischen Lösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Abständen und Randabständen.

** Die in der obigen Tabelle angegebenen Kennwerte sind vereinfachte Werte, die auf einer Annahme von Belastungsdauer und Nutzungsklasse basieren (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 gemäß EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-06/0106.

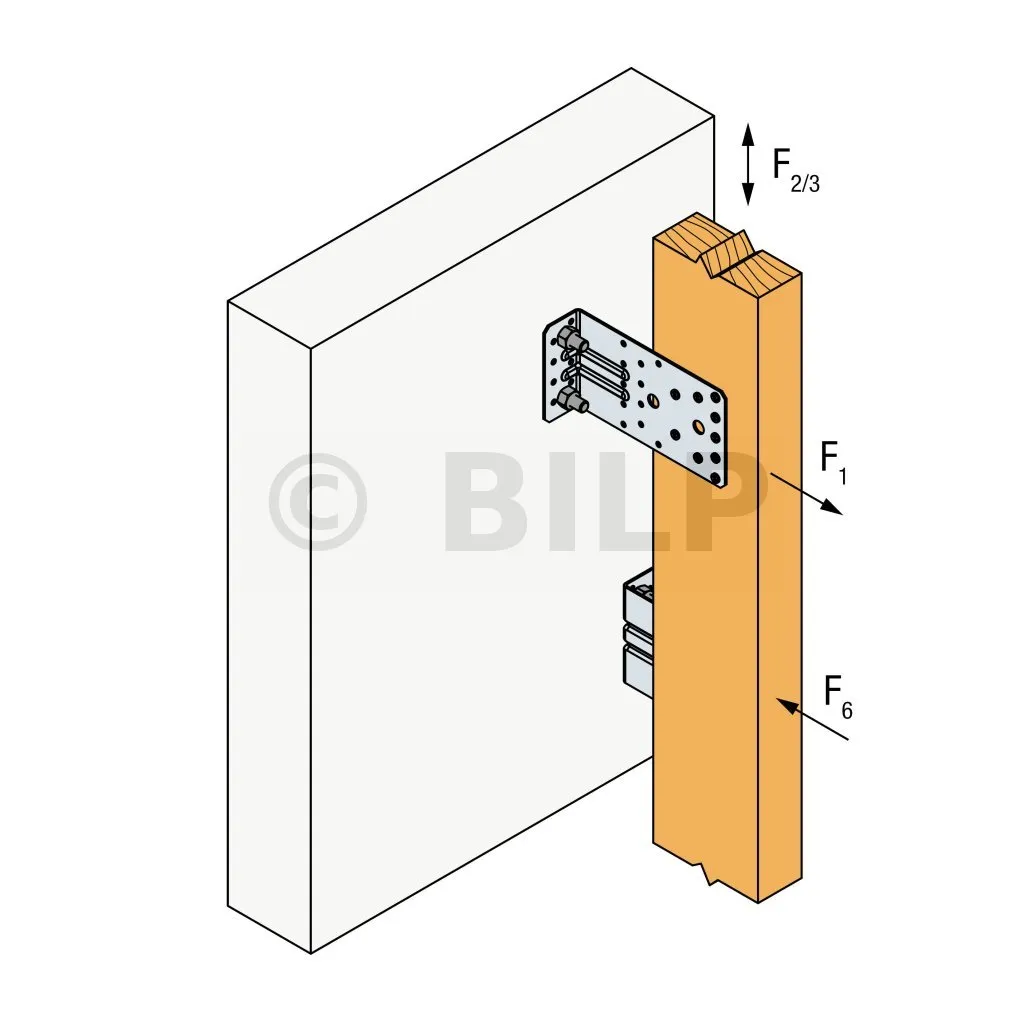

Merkmale Werte – Holzanschluss an Fassade



ReferenzenWerte Vereinfachte Eigenschaften - Holzverbindung auf starrem Träger
Befestigungen Werte Eigenschaften - Holzverbindung auf starrem Träger - 1 Konsole [kN]
Flügel A Flügel B R1.k R2/3.k R6.k
Menge Typ Menge Typ CNA4,0x35 CNA4.0x40 CNA4.0x50 CNA4,0x35 CNA4.0x40 CNA4.0x50 CNA4,0x35 CNA4.0x40 CNA4.0x50
ABR170 9 CNA 2 M10 10.2 min. (11,8 ; 12,1/kmod) min.(14,9 ; 12,1/kmod) 3.5 3.8 4.7 min. (14,9; 11,0/kmod) min. (16,5; 11,0/kmod) min. (20; 11,0/kmod)
ABR220 9 CNA 2 M10 min. (14,3 ; 12,1/kmod) min. (15,9 ; 12,1/kmod) min. (19,4 ; 12,1/kmod) 2.7 2.9 3.6 min.(14,9; 9,0/kmod) min. (16,5; 9,0/kmod) min. (20; 9,0/kmod)

*Die Kapazitäten beziehen sich auf 1 Quadrat, andere Quadrate werden vorausgesetzt ABR170 ou ABR220 würde versetzt auf dem Sparren platziert werden.
Der Benutzer hat die Möglichkeit, die Halterung zu befestigen ABR170 oder ABR220 mit einer einzigen Schraube (der oberen) an der Stütze und um die Last in Richtung F1 und F6 rechtfertigen zu können. Der Widerstand F1 wird in diesem Fall durch zwei geteilt.
Der Abstand zwischen Balken und Stütze muss dabei weniger als 86 mm betragen ABR170 und weniger als 132 mm für die ABR220.
