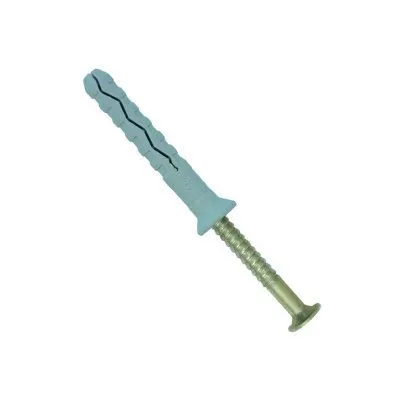

Schlagdübel mit Senk- oder Rundhülse - Réf. HIP06080A2

Bild Edelstahl A2: Die Güteklasse A2 deckt die meisten Anwendungen ab, mit Ausnahme von Schwimmbädern und salzhaltigen Umgebungen.

AUF LAGER

Sofortiger Versand verfügbar für 300 Einheiten verfügbar.
Geliefert in 24/72h

0€⁵³

inkl. MWST / Box mit 100 Stück

Durchmesser :
- 6mm
Gesamtlänge :
- 80mm
Andere Wahlmöglichkeiten

Referenz
HIP06080A2
Herstellung
Französisch
Maximale Dicke der zu befestigenden Teile (tfix)
50mm
Lochdurchmesser x minimale Lochtiefe (d0 x h1)
6x40mm
Marke
SIMPSON Strong-Tie
Dübel-Durchmesser x LD [mm]
6x80
Nageldurchmesser x LN [mm]
3,8x85

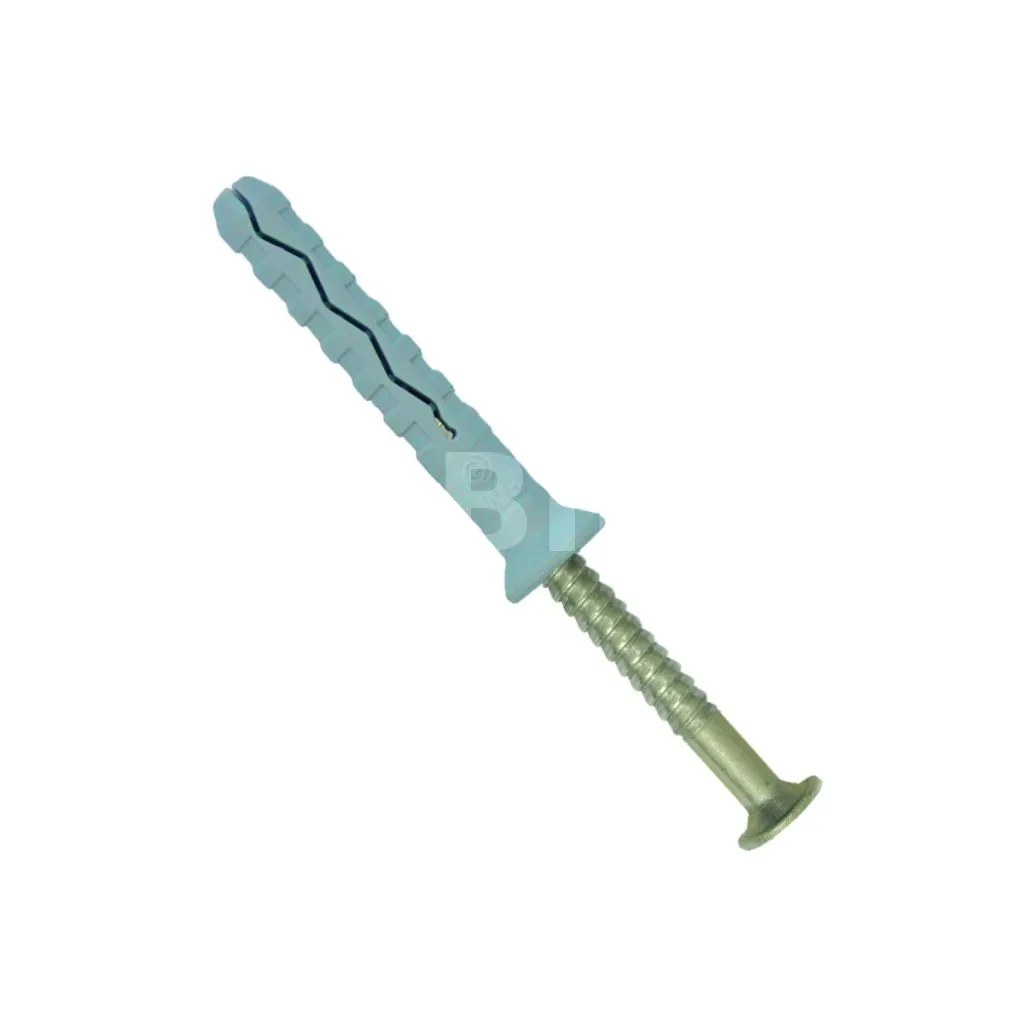

Schlagdübel mit Senkkopf - Edelstahl A2

Multimaterial-Schlagbefestigungssystem aus Edelstahl für leichte Lasten.

Merkmale

Technische Zulassungen:ETA-12/0359;

Leistungserklärungen:FR-DoP-e12/0359;

Gegenstand

Spitze aus Edelstahl A2 und Knöchel aus 100 % Nylon.

Vorteile

Sehr einfache Montage und Demontage dank Gewindenagel.
Erweiterung durch Schrauben oder Schlagen.
Perfekter Kontakt mit dem Material.

Anwendungen

Unterstützung

Ungerissener Beton.
Hohl- und Massivmauerwerk.

Einsatzbereiche

Befestigung von Dachsparren oder Dachlatten.

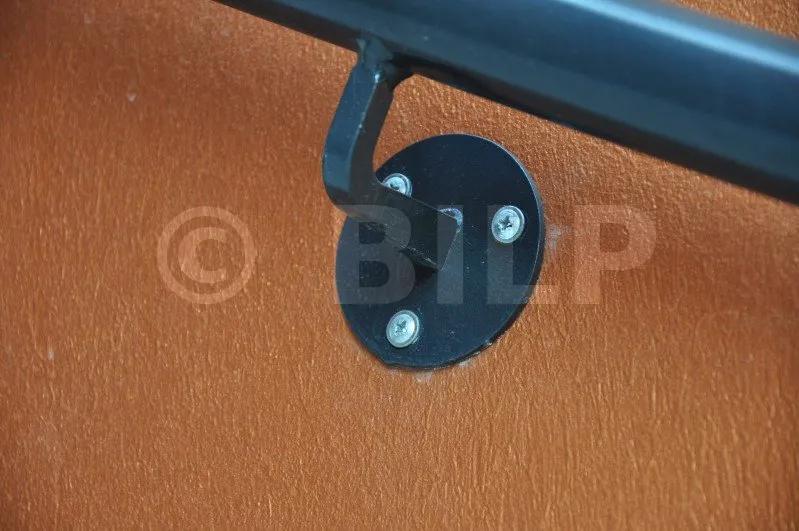

Anbringen einfacher Konsolen und Tischlerarbeiten.
Befestigungsschienen und Klemmen für Kabel und Rohre.

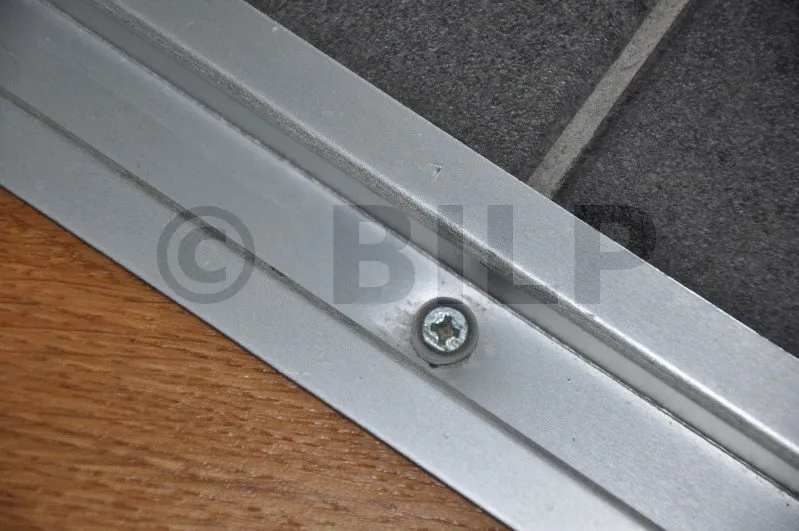

Anbringen dünner Beläge an Außen- und Innenfassaden.

Technische Daten

Abmessungen

Referenzen	Artikelcode	Knöcheldurchmesser x LD [mm]	Nageldurchmesser x LN [mm]	Länge [L] [mm]	Bohrdurchmesser x minimale Bohrtiefe [d0 x h1] [mm]	Dicke. max. zu reparierende Stückzahl [tfix] [mm]	Cdt. Box [Cdt] [Stk]
HIP 5-40/15 A2	HIP05040A2	5 x 40	3,4 x 45	40	5 x 35	15	200
HIP 5-50/25 A2	HIP05050A2	5 x 50	3,4 x 55	50	5 x 35	25	200
HIP 6-40/10 A2	HIP060402A	6 x 40	3,8 x 45	40	6 x 40	10	200
HIP 6-50/20 A2	HIP06050A2	6 x 50	3,8 x 55	50	6 x 40	20	100
HIP 6-60/30 A2	HIP06060A2	6 x 60	3,8 x 65	60	6 x 40	30	100
HIP 6-80/50 A2	HIP06080A2	6 x 80	3,8 x 85	80	6 x 40	50	100

Servicegebühren

Referenzen	Zug – NRec [kN]		Scherung – VRec [kN]		Biegemoment
	Ungerissener Beton C20/25	Vollziegel	Ungerissener Beton C20/25	Vollziegel
HIP 5-40/15 A2	0.15	0.13	0.4	0.4	0.8
HIP 5-50/25 A2	0.15	0.13	0.4	0.4	0.8
HIP 6-40/10 A2	0.43	0.24	0.42	0.42	1
HIP 6-50/20 A2	0.43	0.24	0.42	0.42	1
HIP 6-60/30 A2	0.43	0.24	0.42	0.42	1
HIP 6-80/50 A2	0.43	0.24	0.42	0.42	1

1. Betriebskosten: Sie werden aus den in den ETAs angegebenen Kennwerten berechnet, auf die Teilsicherheitsbeiwerte aus ETAG001 sowie ein Teilwirkungsbeiwert ɣf =1,4 angewendet werden.
2. Zugbetriebslasten: Sie werden für unbewehrten Beton und Standardstahlbeton berechnet, deren Stäbe einen Abstand von S≤15 cm oder S≤10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
3. Betriebslasten auf Scherung: Die Betriebslasten auf Scherung werden für eine Verankerung allein angegeben, ohne Berücksichtigung des Abstands vom Plattenrand. Für Scherlasten in Randnähe (C≤10hef oder 60d). Der Bruch am Plattenrand muss gemäß ETAG 001, Anhang C, Methode A überprüft werden.
4. Ungerissener Beton: Beton gilt als ungerissen, wenn die Spannung innerhalb des Betons gleich σL + σR ≤ 0 ist. Mangels detaillierter Nachweise gehen wir von σR = 3N/mm² aus (σL entspricht der resultierenden Spannung innerhalb des Betons). durch äußere Lasten, einschließlich Ankerlasten).
5. Beton-Hohlblock: Bei Verwendung auf Beton-Hohlblock ist unbedingt darauf zu achten, dass der Dübel die 2. Zelle durchquert. Um die Servicegebühren für diesen Support zu erfahren, wenden Sie sich an unsere technische Abteilung.

Durchführung

Einrichtung
Der Hammerstift wird durch das zu befestigende Teil gesteckt und dehnt sich beim Einbau mit einem Hammer durch Reibung entlang der Länge des Lochs aus.
Der Kragen hilft dabei, das Teil an Ort und Stelle zu halten. Bei der Montage in Hohlmauerwerk muss die Spreizung des Dübels in mindestens einer der Wände der Stütze erfolgen.

Percer le trou

Dépoussiérer le trou

Installationsdaten

Referenzen	Bohr-Ø [d0] [mm]	Prof. Bohren [h1] [mm]	Nagel Ø [d] [mm]	Flansch Ø [dr] [mm]	Ankertiefe [hnom] [mm]	Ø Befestigungslöcher [df] [mm]	Abstand minimale Achsabstände [smin] [mm]	Dist. am Rand min [cmin] [mm]	Dicke. Mindestauflage [hmin] [mm]
HIP 5-40/15 A2	5	35	3.4	11	25	5	40	50	50
HIP 5-50/25 A2	5	35	3.4	11	25	5	40	50	50
HIP 6-40/10 A2	6	40	3.8	13	30	6	100	100	100
HIP 6-50/20 A2	6	40	3.8	13	30	6	100	100	100
HIP 6-60/30 A2	6	40	3.8	13	30	6	100	100	100
HIP 6-80/50 A2	6	40	3.8	13	30	6	100	100	100
