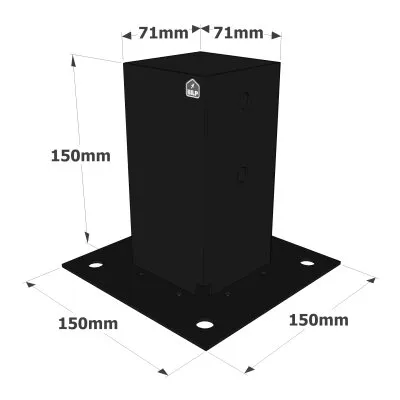

Quadratischer Gartenpfostenfuß - Ausführung SCHWARZ - Réf. PPJBT70PB
- ReferenzPPJBT70PB
- HerstellungFranzösisch
- MaterialStahl DD11 gemäß EN 10111, Grundierung verzinkt gemäß ISO 2081
- MarkeSIMPSON Strong-Tie

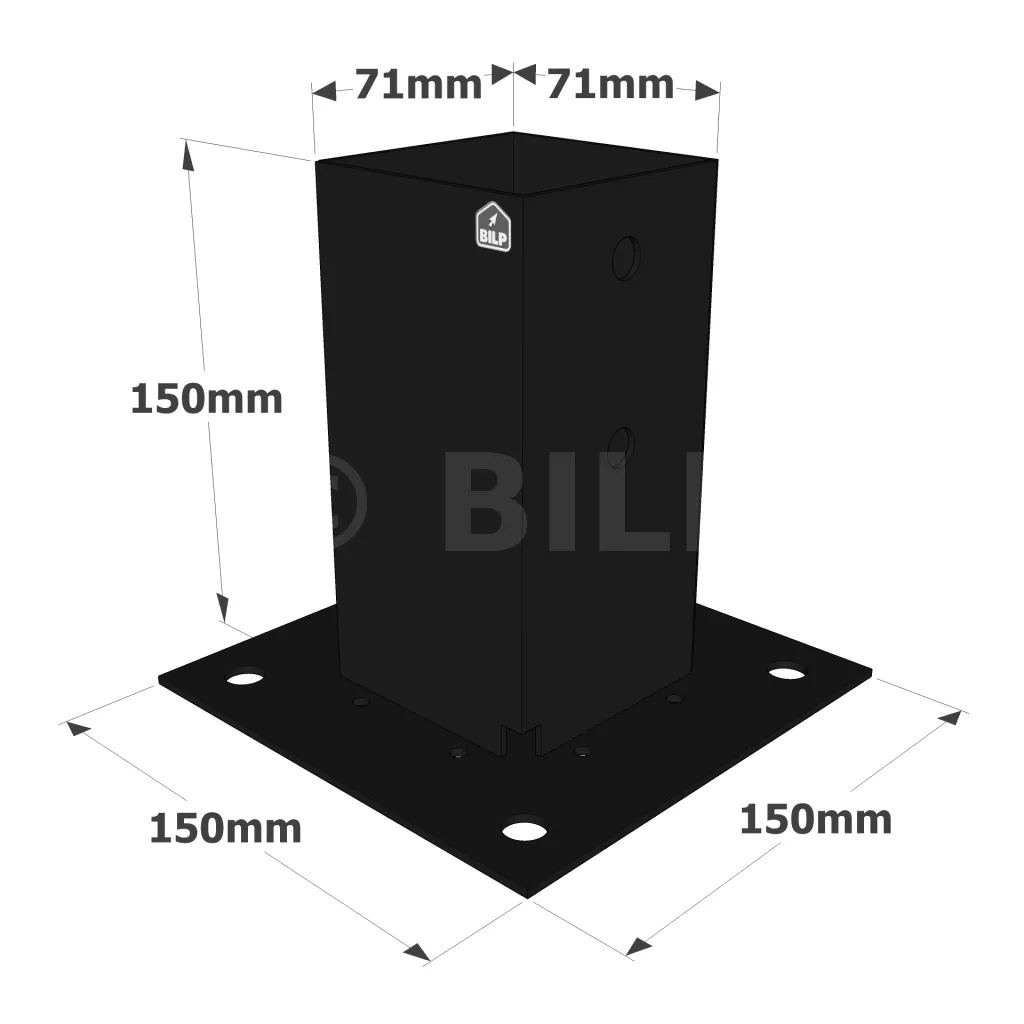

- Breite (D)150mm
- Breite (C)71mm
- Breite (E)150mm
- Dicke t12mm
- Dicke t22.5mm
- Bohren am Körper4xØ11
- Bohren auf der Platte4xØ12
- FinishNOIRE (Peinture en poudre Polyester Architecture RAL9005)

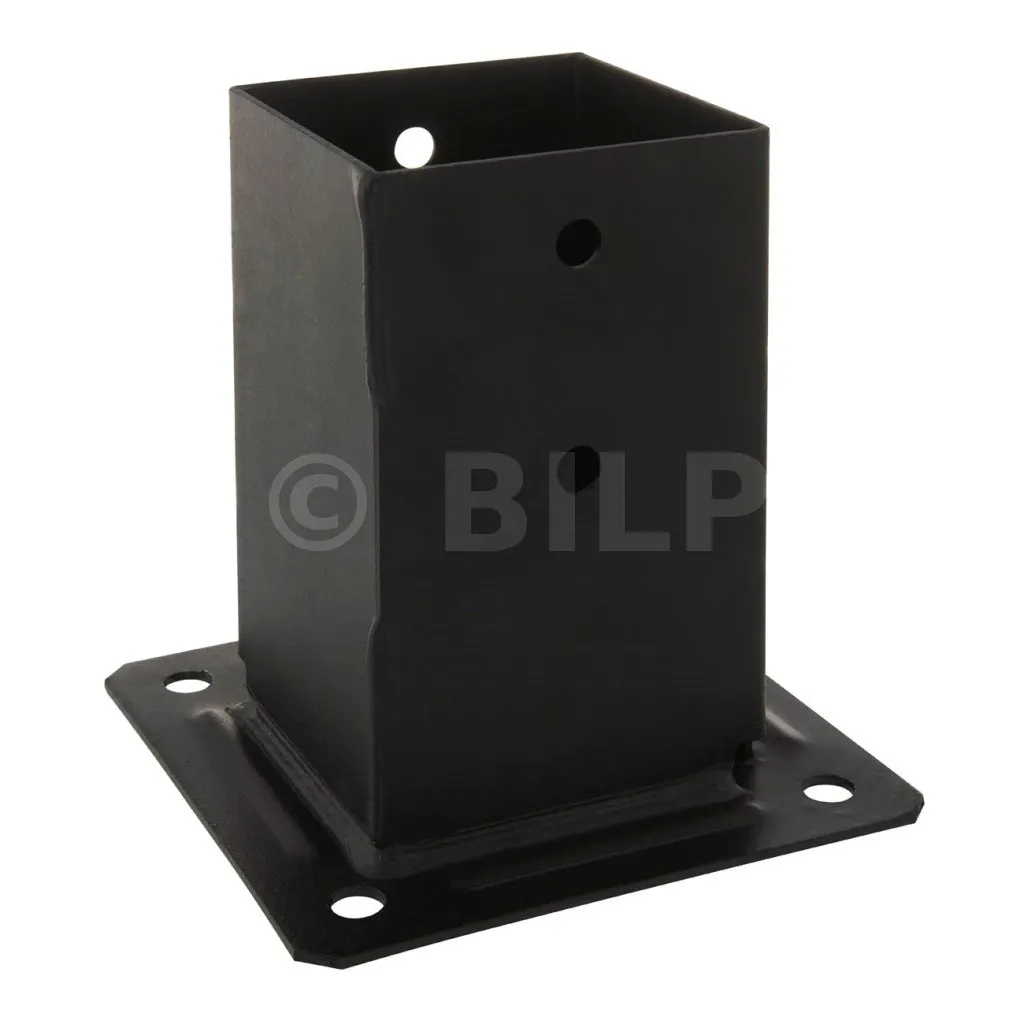

Quadratischer Gartenpfostensockel – schwarze Oberfläche
Die quadratischen Pfostenfüße aus schwarzem Blech PPJBTPB werden für die Erstellung kleinerer Arbeiten wie Zäune und leichte Gartenkonstruktionen empfohlen. Sie sind sehr einfach zu montieren und sorgen für ein diskretes Ergebnis in der Struktur.
Merkmale
Gegenstand
- DD11-Stahl gemäß NF EN 10111,
- Elektroverzinkte Grundierung nach ISO 2081,
- Polyester-Architektur-Pulverlackierung RAL9005,
- Dicke: 2 mm (Körper) und 2,5 mm (Platin).
Vorteile
- Schwarze Oberfläche für diskrete Montage in der Struktur,
- Doppelte Oberflächenbehandlung für bessere Korrosionsbeständigkeit,
- Verstärkte Platte für höhere Verformungsbeständigkeit,
- Ausgeschnittene Ecken der Platte für mehr Sicherheit,
- Kompatibel mit den auf dem Markt erhältlichen Pfostenabschnitten 70 x 70 mm und 90 x 90 mm.
Anwendungen
Unterstützung
- Träger: Beton, Stahl, Massivholz, Brettschichtholz, Verbundholz usw.
- Porté: Massivholz, Brettschichtholz, Verbundholz, ...
Einsatzbereiche
- Gartenzäune, Paneele, Sichtschutzwände,
- Gartenhäuser, Gartenpfähle, Carports,
- Leichte Konstruktionen und temporäre Gartenarbeiten.
Technische Daten
Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Oberer Teil | Platinum | |
| Ø11 | Ø12 | ||||||||
| PPJBT70PB | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT90PB | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Post:
- Boulons,
- Tirefonds LAG Ø10 mm.
Platin:
- Mechanischer Anker: Bolzen WA M10-78/5, tirefond LAG 10-80,
- Chemischer Anker: Harz AT-HP + tige filetée LMAS M10-120/25.
Vorsicht
Das Gartensortiment ist nicht für strukturelle Anwendungen geeignet, die erheblichen Kräften (Wind usw.) ausgesetzt sind. Um die Aufnahme von seitlichen Windlasten zu gewährleisten (Strebe etc.), müssen die Bauwerke richtig ausgelegt und ausgeführt sein.

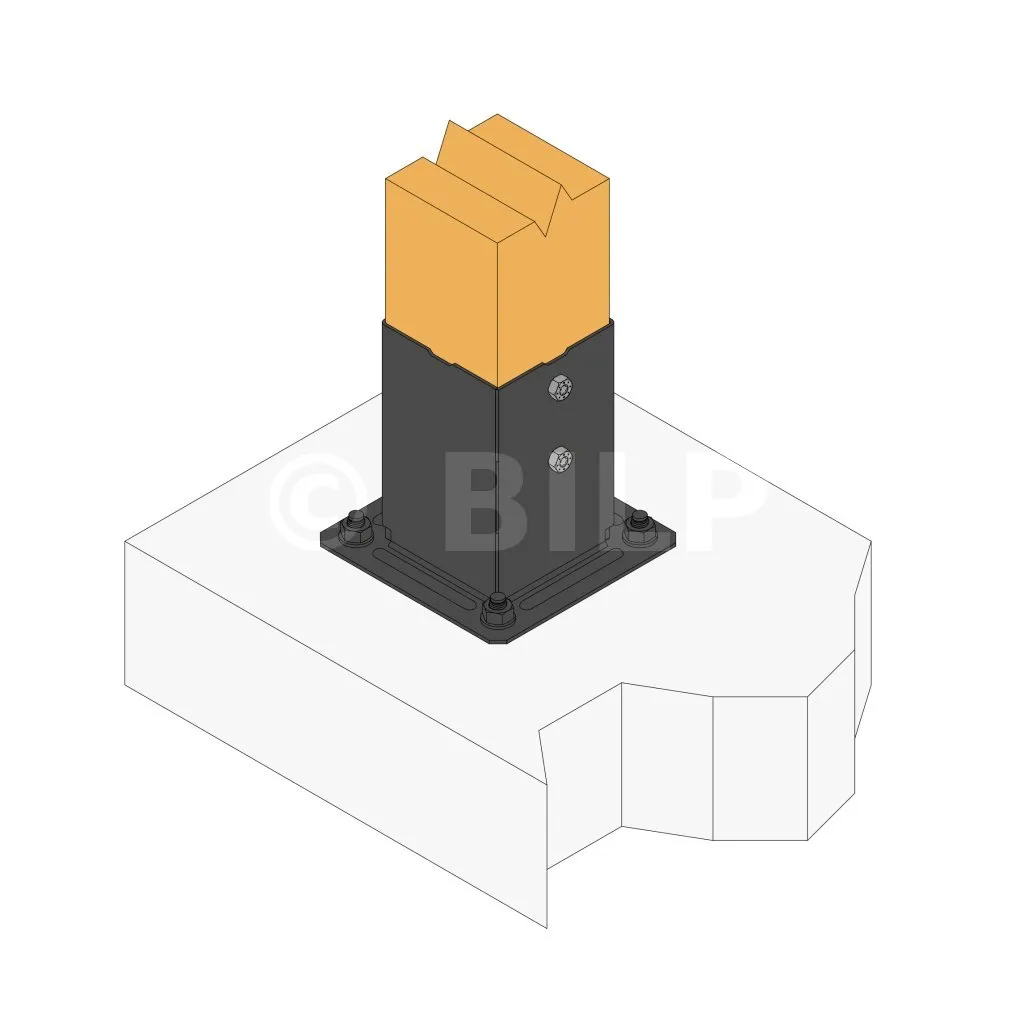

Einrichtung
Unterteil:
1. Positionieren Sie den Pfostenträger im Bauwerk.
2. Identifizieren Sie die Position der Erdanker auf der Stütze.
3. Bohren Sie die Stütze vertikal auf den für die gewählten Befestigungen empfohlenen Durchmesser und die empfohlene Tiefe.
4. Befestigen Sie die Platte mit den ausgewählten Ankerdübeln am Boden
Oberteil:
- Platzieren Sie den Pfosten im Pfostenfuß.
- Befestigen Sie den Pfosten im Pfostenfuß.
