- Réf. HIPC06040RP

AUF LAGER
Sofortiger Versand verfügbar für 3 Einheiten verfügbar.
6€24
  inkl. MWST  / Box mit 200 Stück

  • picto
  • picto
  • picto
  • Referenz
    HIPC06040RP
  • Herstellung
    Französisch
  • Maximale Dicke der zu befestigenden Teile (tfix)
    10mm
  • Lochdurchmesser x minimale Lochtiefe (d0 x h1)
    6x40mm
  • Marke
    SIMPSON Strong-Tie
  • Dübel-Durchmesser x LD [mm]
    6x40
  • Nageldurchmesser x LN [mm]
    3,8x45
  • Material
    Pointe en acier électrozingué et cheville 100% nylon

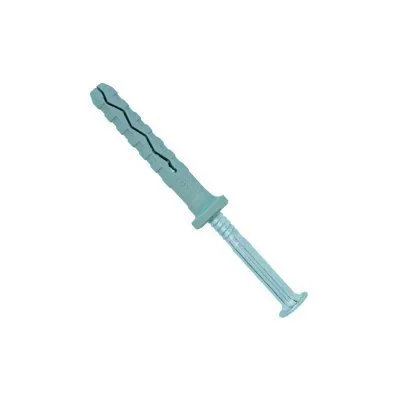

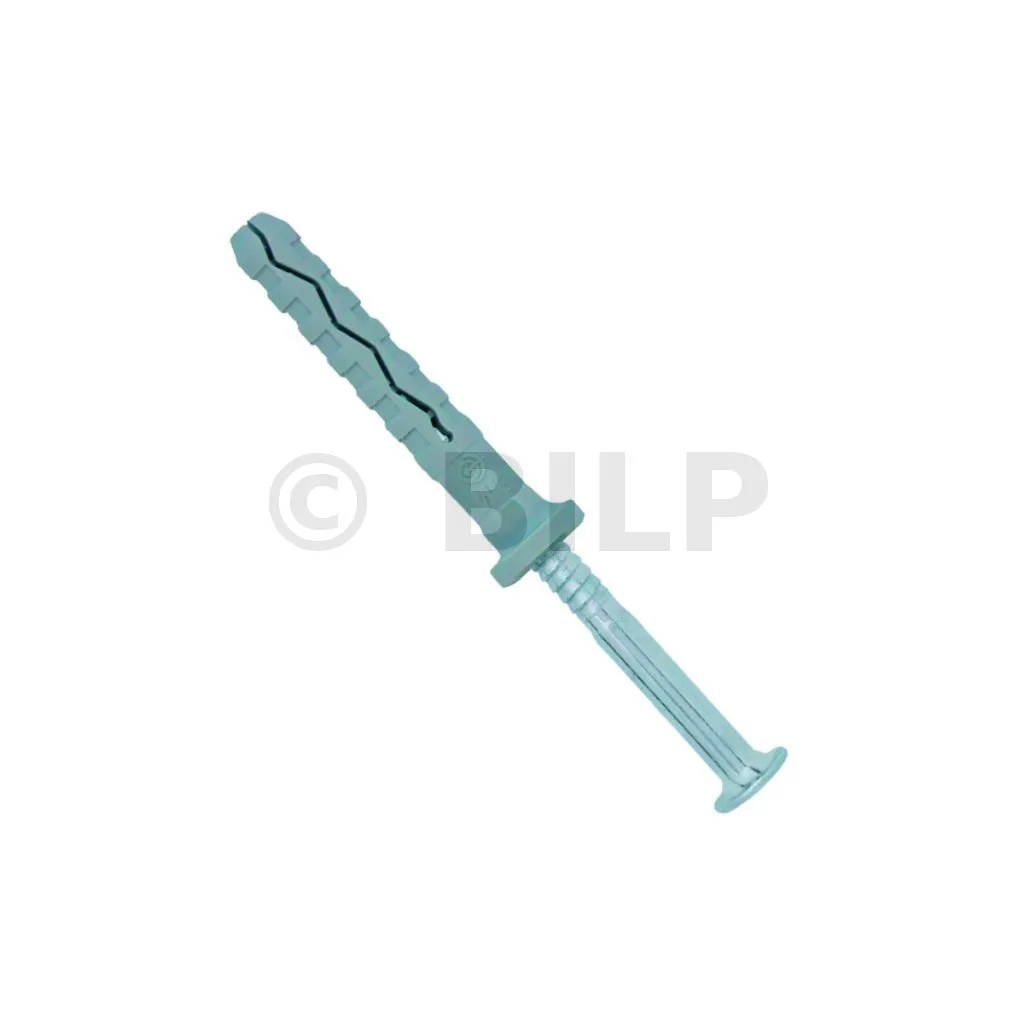

Schlagdübel-Rundsteckdose

Les chevilles à frapper sind Multimaterial-Schlagbefestigungssysteme für leichte Belastungen.

Merkmale

Leistungserklärungen: FR-DoP-e12/0359 ;

Technische Zulassungen: ETA-12/0359;

Gegenstand

  • Spitze aus elektroverzinktem Stahl und Dübel aus 100 % Nylon.

Vorteile

  • Sehr einfache Montage und Demontage dank Gewindenagel.
  • Erweiterung durch Schrauben oder Schlagen.
  • Perfekter Kontakt mit dem Material.

Anwendungen

Unterstützung

  • Ungerissener Beton.
  • Hohl- und Massivmauerwerk

Einsatzbereiche

  • Befestigung von Dachsparren oder Dachlatten.

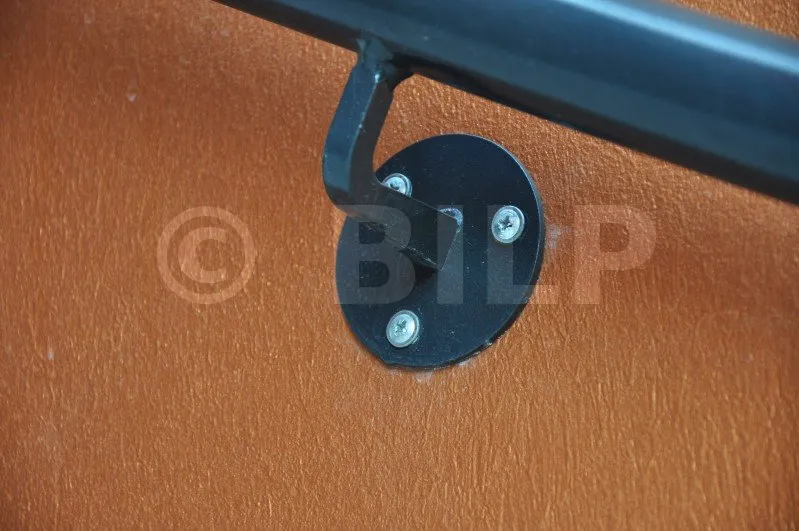

  • Befestigung einfacher Halterungen und Tischlerarbeiten.
  • Befestigungsschienen und Klemmen für Kabel und Rohre.

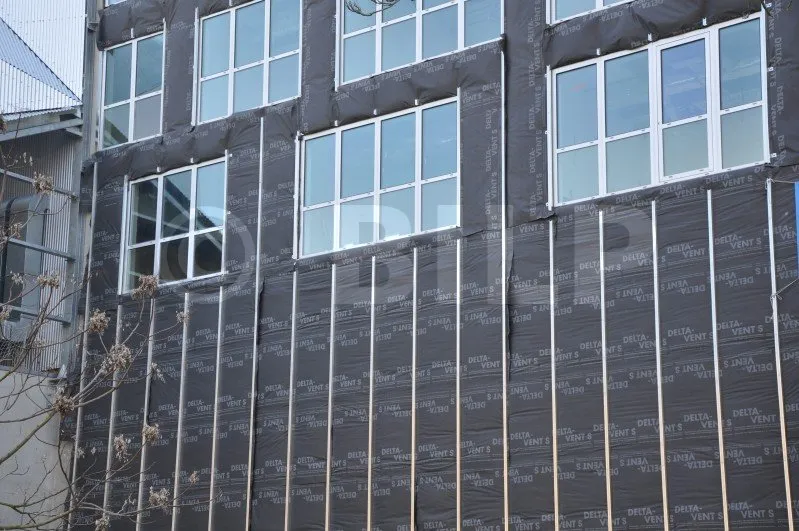

  • Anbringen dünner Beläge an Außen- und Innenfassaden.

Technische Daten

Abmessungen

ReferenzenArtikelcodeDurchmesser des Dübels x LD [mm]Durchmesser des Nagels x LN [mm]Dicke. max. zu befestigendes Stück [tfix] [mm]Länge [L] [mm]Ø der Bohrung x Lehrer minimale Bohrung [d0 x h1] [mm]Cdt. box[Cdt] [pcs]
HIPC 5-30/5 HIPC05030 5 x 30 3,4 x 35 5 30 5 x 35 300
HIPC 5-40/15 HIPC05040 5 x 40 3,4 x 45 15 40 5 x 35 200
HIPC 5-50/25 HIPC05050 5 x 50 3,4 x 55 25 50 5 x 35 200
HIPC 6-40/10 HIPC06040 6 x 40 3,8 x 45 10 40 6 x 40 200
HIPC 6-50/20 HIPC06050 6 x 50 3,8 x 55 20 50 6 x 40 100
HIPC 6-60/30 HIPC06060 6 x 60 3,8 x 65 30 60 6 x 40 100
HIPC 8-60/20 HIPC08060 8 x 60 4,8 x 65 20 60 8 x 50 150
HIPC 8-80/40 HIPC08080 8 x 80 4,8 x 85 40 80 8 x 50 150
HIPC 8-100/60 HIPC08100 8 x 100 4,8 x 105 60 100 8 x 50 100
HIPC 8-120/80 HIPC08120 8 x 120 4,8 x 125 80 120 8 x 50 100
HIPC 8-140/100 HIPC08140 8 x 140 4,8 x 145 100 140 8 x 50 100

Servicegebühren

ReferenzenSpannung [Rds,N] [kN]Scher [Rds,V] [kN]Moment Biegen [Mzul] [Nm]
Ungerissener Beton C20/25 Hohlziegel Vollziegel Massiver Betonblock Ungerissener Beton C20/25 Hohlziegel Massiver Ziegelstein Massiver Betonblock
HIPC 5-30/5 0.15 0.1 0.13 0.1 0.4 0.5 0.4 0.5 0.8
HIPC 5-40/15 0.15 0.1 0.13 0.1 0.4 0.5 0.4 0.5 0.8
HIPC 5-50/25 0.15 0.1 0.13 0.1 0.4 0.5 0.4 0.5 0.8
HIPC 6-40/10 0.43 0.2 0.24 0.2 0.42 0.6 0.42 0.6 1
HIPC 6-50/20 0.43 0.2 0.24 0.2 0.42 0.6 0.42 0.6 1
HIPC 6-60/30 0.43 0.2 0.24 0.2 0.42 0.6 0.42 0.6 1
HIPC 8-60/20 0.43 0.35 0.3 0.4 0.8 0.8 0.8 0.8 2.1
HIPC 8-80/40 0.43 0.35 0.3 0.4 0.8 0.8 0.8 0.8 2.1
HIPC 8-100/60 0.43 0.35 0.3 0.4 0.8 0.8 0.8 0.8 2.1
HIPC 8-120/80 0.43 0.35 0.3 0.4 0.8 0.8 0.8 0.8 2.1
HIPC 8-140/100 0.43 0.35 0.3 0.4 0.8 0.8 0.8 0.8 2.1

1. Betriebskosten: Sie werden aus den in den ETAs angegebenen Kennwerten berechnet, auf die Teilsicherheitsbeiwerte aus ETAG001 sowie ein Teilwirkungsbeiwert ɣf =1,4 angewendet werden.
2. Zugbetriebslasten: Sie werden für unbewehrten Beton und Standardstahlbeton berechnet, deren Stäbe einen Abstand von S≤15 cm oder S≤10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
3. Betriebslasten auf Scherung: Die Betriebslasten auf Scherung werden für eine Verankerung allein angegeben, ohne Berücksichtigung des Abstands vom Plattenrand. Für Scherlasten in Randnähe (C≤10hef oder 60d). Der Bruch am Plattenrand muss gemäß ETAG 001, Anhang C, Methode A überprüft werden.
4. Ungerissener Beton: Beton gilt als ungerissen, wenn die Spannung innerhalb des Betons gleich σL + σR ≤ 0 ist. Mangels detaillierter Nachweise gehen wir von σR = 3N/mm² aus (σL entspricht der resultierenden Spannung innerhalb des Betons). durch äußere Lasten, einschließlich Ankerlasten).
5. Beton-Hohlblock: Bei Verwendung auf Beton-Hohlblock ist unbedingt darauf zu achten, dass der Dübel die 2. Zelle durchquert. Um die Servicegebühren für diesen Support zu erfahren, wenden Sie sich an unsere technische Abteilung.
