IUSE Balkenträger mit Seitenflanschen - Réf. IUSE359/73

AUF LAGER
Sofortiger Versand verfügbar für 23 Einheiten verfügbar.
15€52
  inkl. MWST  / Balkenträger

  • Referenz
    IUSE359/73
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie

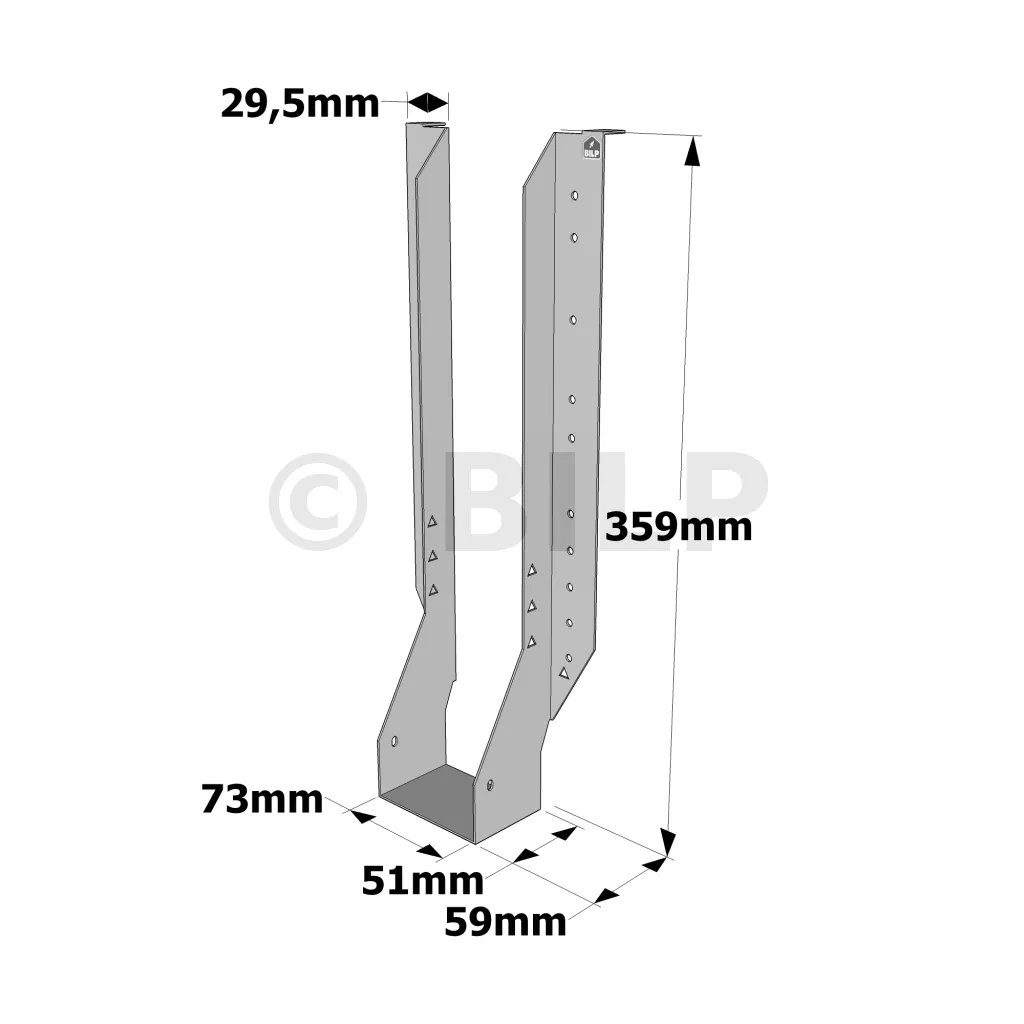

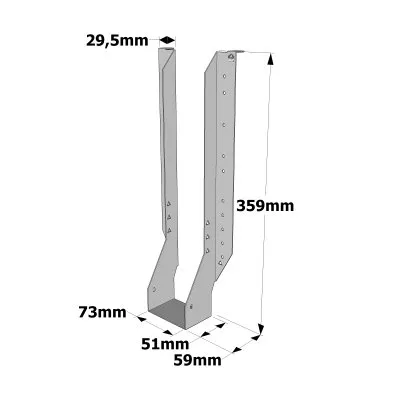

  • Tiefe (C)
    51mm
  • Breite (D)
    29.5mm
  • Tiefe (F)
    59mm
  • Bohrungen auf dem Hauptträger
    2Ø4
  • Bohrungen auf den Hauptträger
    20Ø4.3
  • Tragbalkenabmessungen
    70x360mm

Eigenschaften

Leistungserklärungen : FR-DoP-e17/0554;
Technsiche Zulassungen : ETA-17/0554;

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 1,2 mm.

Vorteile

  • Einfach und schnell zu installieren,
  • Keine Nägel auf dem Balken,
  • Befestigung durch Druck,
  • Kompatibel mit I-Trägern.

Anwendungen

Träger

  • Haupttrager : Massivholz, Verbundholz, Leimholz ,
  • Nebenträger : I-Träger.

Anwendungsbereiche

  • Fußböden,
  • Befestigung von Balken,
  • Dächer,
  • Terrassen,
  • Dachfenster, ...

Technische Daten

Abmessungen
ReferenzenTrägerabmessungen [mm]Abmessungen [mm]Bohrungen auf HauptträgerBohrungen auf Nebenträger
Breite Höhe A B C D F t Ø4.3 Ø4
IUSE199/48 45 200 48 199 51 29.5 59 1.2 10 2
IUSE219/48 45 220 48 219 51 29.5 59 1.2 12 2
IUSE239/48 45 240 48 239 51 29.5 59 1.2 14 2
IUSE299/48 45 300 48 299 51 29.5 59 1.2 16 2
IUSE359/48 45 360 48 359 51 29.5 59 1.2 20 2
IUSE399/48 45 400 48 399 51 29.5 59 1.2 22 2
IUSE239/50 47 240 50 239 51 29.5 59 1.2 14 2
IUSE299/50 47 300 50 299 51 29.5 59 1.2 16 2
IUSE239/56 53 240 56 239 51 29.5 59 1.2 14 2
IUSE299/56 53 300 56 299 51 29.5 59 1.2 16 2
IUSE199/61 58-60 200 61 199 51 29.5 59 1.2 10 2
IUSE219/61 58-60 220 61 219 51 29.5 59 1.2 12 2
IUSE239/61 58-60 240 61 239 51 29.5 59 1.2 14 2
IUSE249/61 58-60 249 61 249 51 29.5 59 1.2 14 2
IUSE299/61 58-60 300 61 299 51 29.5 59 1.2 16 2
IUSE359/61 58-60 360 61 359 51 29.5 59 1.2 20 2
IUSE399/61 58-60 400 61 399 51 29.5 59 1.2 22 2
IUSE219/66 63 220 66 219 51 29.5 59 1.2 12 2
IUSE239/66 63 240 66 239 51 29.5 59 1.2 14 2
IUSE299/66 63 300 66 299 51 29.5 59 1.2 16 2
IUSE359/66 63 360 66 359 51 29.5 59 1.2 20 2
IUSE399/66 63 400 66 399 51 29.5 59 1.2 22 2
IUSE219/73 70 220 73 219 51 29.5 59 1.2 12 2
IUSE239/73 69-70 240 73 239 51 29.5 59 1.2 14 2
IUSE294/73 70 295 73 294 51 29.5 59 1.2 16 2
IUSE299/73 69-70 300 73 299 51 29.5 59 1.2 16 2
IUSE349/73 70 350 73 349 51 29.5 59 1.2 20 2
IUSE359/73 70 360 73 359 51 29.5 59 1.2 20 2
IUSE399/73 70 400 73 399 51 29.5 59 1.2 22 2
IUSE199/92 89 - 90 200 92 199 51 29.5 59 1.2 10 2
IUSE219/92 89 - 90 220 92 219 51 29.5 59 1.2 12 2
IUSE239/92 89 - 90 240 92 239 51 29.5 59 1.2 14 2
IUSE254/92 89 - 90 255 92 219 51 29.5 59 1.2 14 2
IUSE299/92 89 - 90 300 92 239 51 29.5 59 1.2 16 2
IUSE355/92 89 - 90 356 92 254 51 29.5 59 1.2 20 2
IUSE359/92 89 - 90 360 92 299 51 29.5 59 1.2 20 2
IUSE399/92 89 - 90 400 92 355 51 29.5 59 1.2 22 2
IUSE405/92 89 - 90 406 92 359 51 29.5 59 1.2 22 2
IUSE294/98 95-97 295 98 399 51 29.5 59 1.2 16 2
IUSE359/98 95-97 360 98 405 51 29.5 59 1.2 20 2
IUSE399/98 95-97 400 98 294 51 29.5 59 1.2 22 2
IUSE239/100 96 240 100 239 359 51 29.5 59 1.2 14 2
IUSE249/100 97 250 100 249 399 51 29.5 59 1.2 14 2
IUSE299/100 96-97 300 100 299 51 29.5 59 1.2 16 2
IUSE349/100 97 350 100 349 51 29.5 59 1.2 20 2

Charakteristische Merkmale - Vollausnagelung
ReferenzenTrägerabmessungen [mm]BefestigungenCharakteristische Merkmale [kN]
Breite Höhe Hauptträger Nebenträger R1,k
Anzahl Anzahl C18 C24 SCL
N3.75x30 N3.75x30 N3.75x30
IUSE199/48 45 200 10 2 7.9 9.5 13.5
IUSE219/48 45 220 12 2 10.5 12 16.2
IUSE239/48 45 240 14 2 13 14 18.9
IUSE299/48 45 300 16 2 14.8 16 21.6
IUSE359/48 45 360 20 2 16.7 18 24.3
IUSE399/48 45 400 22 2 16.7 18 24.3
IUSE239/50 47 240 14 2 13 14 18.9
IUSE299/50 47 300 16 2 14.8 16 21.6
IUSE239/56 53 240 14 2 13 14 18.9
IUSE299/56 53 300 16 2 14.8 16 21.6
IUSE199/61 58-60 200 10 2 7.9 9.5 13.5
IUSE219/61 58-60 220 12 2 10.5 12 16.2
IUSE239/61 58-60 240 14 2 13 14 18.9
IUSE249/61 58-60 249 14 2 13 14 18.9
IUSE299/61 58-60 300 16 2 14.8 16 21.6
IUSE359/61 58-60 360 20 2 16.7 18 24.3
IUSE399/61 58-60 400 22 2 16.7 18 24.3
IUSE219/66 63 220 12 2 10.5 12 16.2
IUSE239/66 63 240 14 2 13 14 18.9
IUSE299/66 63 300 16 2 14.8 16 21.6
IUSE359/66 63 360 20 2 16.7 18 24.3
IUSE399/66 63 400 22 2 16.7 18 24.3
IUSE219/73 70 220 12 2 10.5 12 16.2
IUSE239/73 69-70 240 14 2 13 14 18.9
IUSE294/73 70 295 16 2 14.8 16 21.6
IUSE299/73 69-70 300 16 2 14.8 16 21.6
IUSE349/73 70 350 20 2 16.7 18 24.3
IUSE359/73 70 360 20 2 16.7 18 24.3
IUSE399/73 70 400 22 2 16.7 18 24.3
IUSE199/92 89 - 90 200 10 2 7.9 9.5 13.5
IUSE219/92 89 - 90 220 12 2 10.5 12 16.2
IUSE239/92 89 - 90 240 14 2 13 14 18.9
IUSE254/92 89 - 90 255 14 2 13 14 18.9
IUSE299/92 89 - 90 300 16 2 14.8 16 21.6
IUSE355/92 89 - 90 356 20 2 16.7 18 24.3
IUSE359/92 89 - 90 360 20 2 16.7 18 24.3
IUSE399/92 89 - 90 400 22 2 16.7 18 24.3
IUSE405/92 89 - 90 406 22 2 16.7 18 24.3
IUSE294/98 95-97 295 16 2 14.8 16 21.6
IUSE359/98 95-97 360 20 2 16.7 18 24.3
IUSE399/98 95-97 400 22 2 16.7 18 24.3
IUSE239/100 96 240 14 2 13 14 18.9
IUSE249/100 97 250 14 2 13 14 18.9
IUSE299/100 96-97 300 16 2 14.8 16 21.6
IUSE349/100 97 350 20 2 16.7 18 24.3

Bei einer Belastung durch Heben werden 2 Nägel N3.75x30 mm in einem Winkel von 45° in den Untergurt eingefügt.

Charakteristische Merkmale - Teilausnagelung

ReferenzenTrâgerabmessungen [mm]BefestigungenCharakteristische Merkmale [kN]
Breite Höhe Hauptträger Nebenträger R1,k
Anzahl Anzahl C18 C24 SCL
N3.75x30 N3.75x30 N3.75x30
IUSE199/48 45 200 6 - 4.7 5.7 8.1
IUSE219/48 45 220 6 - 4.7 5.7 8.1
IUSE239/48 45 240 8 - 7.4 8 10.8
IUSE299/48 45 300 8 - 7.4 8 10.8
IUSE359/48 45 360 10 - 9.3 10 13.5
IUSE399/48 45 400 12 - 11.1 12 16.2
IUSE239/50 47 240 8 - 7.4 8 10.8
IUSE299/50 47 300 8 - 7.4 8 10.8
IUSE239/56 53 240 8 - 7.4 8 10.8
IUSE299/56 53 300 8 - 7.4 8 10.8
IUSE199/61 58-60 200 6 - 4.7 5.7 8.1
IUSE219/61 58-60 220 6 - 4.7 5.7 8.1
IUSE239/61 58-60 240 8 - 7.4 8 10.8
IUSE249/61 58-60 249 8 - 7.4 8 10.8
IUSE299/61 58-60 300 8 - 7.4 8 10.8
IUSE359/61 58-60 360 10 - 9.3 10 13.5
IUSE399/61 58-60 400 12 - 11.1 12 16.2
IUSE219/66 63 220 6 - 4.7 5.7 8.1
IUSE239/66 63 240 8 - 7.4 8 10.8
IUSE299/66 63 300 8 - 7.4 8 10.8
IUSE359/66 63 360 10 - 9.3 10 13.5
IUSE399/66 63 400 12 - 11.1 12 16.2
IUSE219/73 70 220 6 - 4.7 5.7 8.1
IUSE239/73 69-70 240 8 - 7.4 8 10.8
IUSE294/73 70 295 8 - 7.4 8 10.8
IUSE299/73 69-70 300 8 - 7.4 8 10.8
IUSE349/73 70 350 10 - 9.3 10 13.5
IUSE359/73 70 360 10 - 9.3 10 13.5
IUSE399/73 70 400 12 - 11.1 12 16.2
IUSE199/92 89 - 90 200 6 - 4.7 5.7 8.1
IUSE219/92 89 - 90 220 6 - 4.7 5.7 8.1
IUSE239/92 89 - 90 240 8 - 7.4 8 10.8
IUSE254/92 89 - 90 255 8 - 7.4 8 10.8
IUSE299/92 89 - 90 300 8 - 7.4 8 10.8
IUSE355/92 89 - 90 356 10 - 9.3 10 13.5
IUSE359/92 89 - 90 360 10 - 9.3 10 13.5
IUSE399/92 89 - 90 400 12 - 11.1 12 16.2
IUSE405/92 89 - 90 406 12 - 11.1 12 16.2
IUSE294/98 95-97 295 8 - 7.4 8 10.8
IUSE359/98 95-97 360 12 - 11.1 12 13.5
IUSE399/98 95-97 400 12 - 11.1 12 16.2
IUSE239/100 96 240 8 - 7.4 8 10.8
IUSE249/100 97 250 8 - 7.4 8 10.8
IUSE299/100 96-97 300 8 - 7.4 8 10.8
IUSE349/100 97 350 10 - 9.3 10 13.5

Bei einer Belastung durch Heben werden 2 Nägel N3.75x30 mm in einem Winkel von 45° in den Untergurt eingefügt.

Charakteristische Merkmale - Hebung

ReferenzenBefestigungenCharakteristische Merkmale [kN]
Nebenträger R2,k
Anzahl Typ C18 C24 SCL
IUSE n N3.75x30 n * 1,86 n * 2,0 n * 2,7

Zur Aufnahme von Hebekräften müssen die Rillennägl in die unteren Bohrungen (45°-Einführung in den Untergurt) und in die dreieckigen Bohrungen (dann sind Stegverstärkungen erforderlich) eingefügt werden.

Anzahl der Spitzen n : n muss eine gerade Zahl sein (2, 4, 6 oder 8). Die maximale Anzahl an Nägeln ist 8.
