Balkenschuhe mit innenliegenden Schenkeln, SAI CLASSIC-Serie (Dicke 2 mm) - Réf. SAI200/70/2_6
- ReferenzSAI200/70/2_6
- Herstellungfranzösisch
- MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
- MarkeSIMPSON Strong-Tie
- Mindesthöhe des Nebenträgers aus Holz77,5mm
- Maximale Höhe des Nebenträgers aus Holz97,5mm

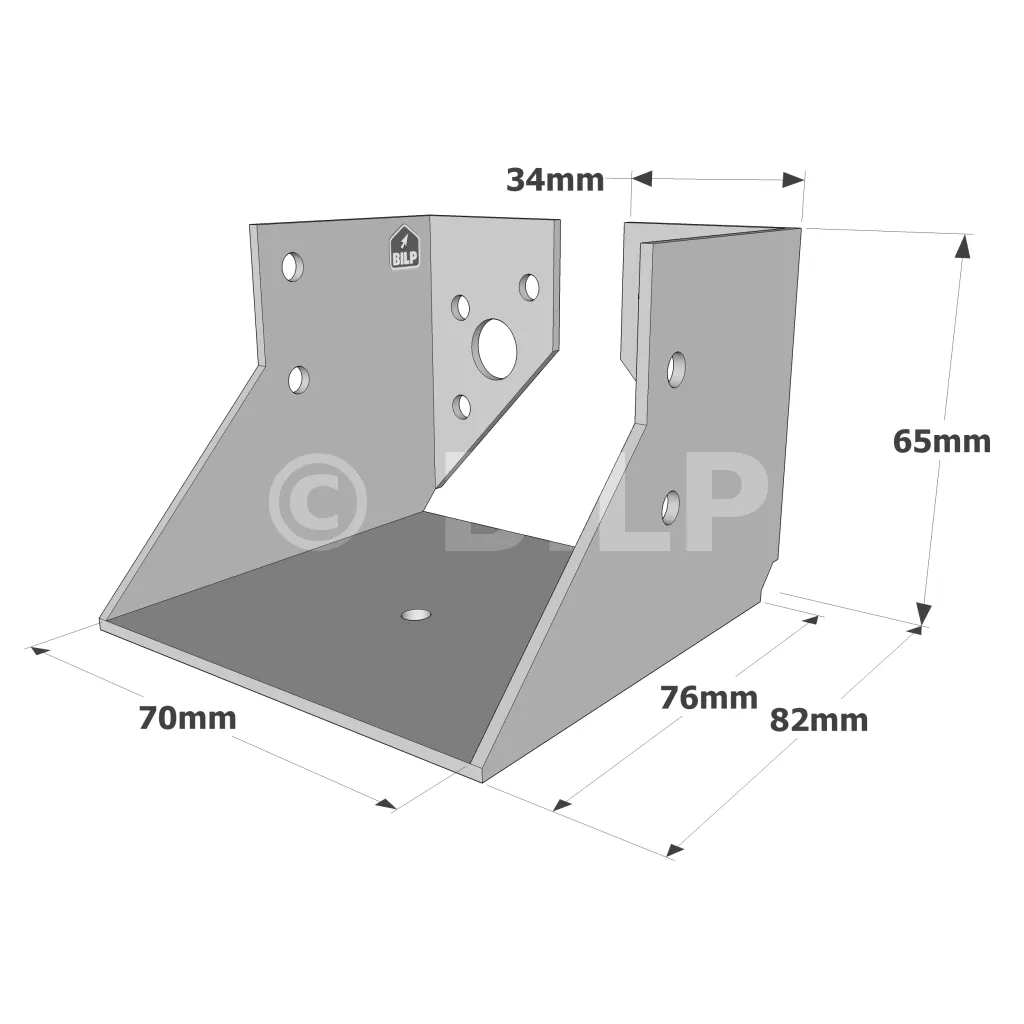

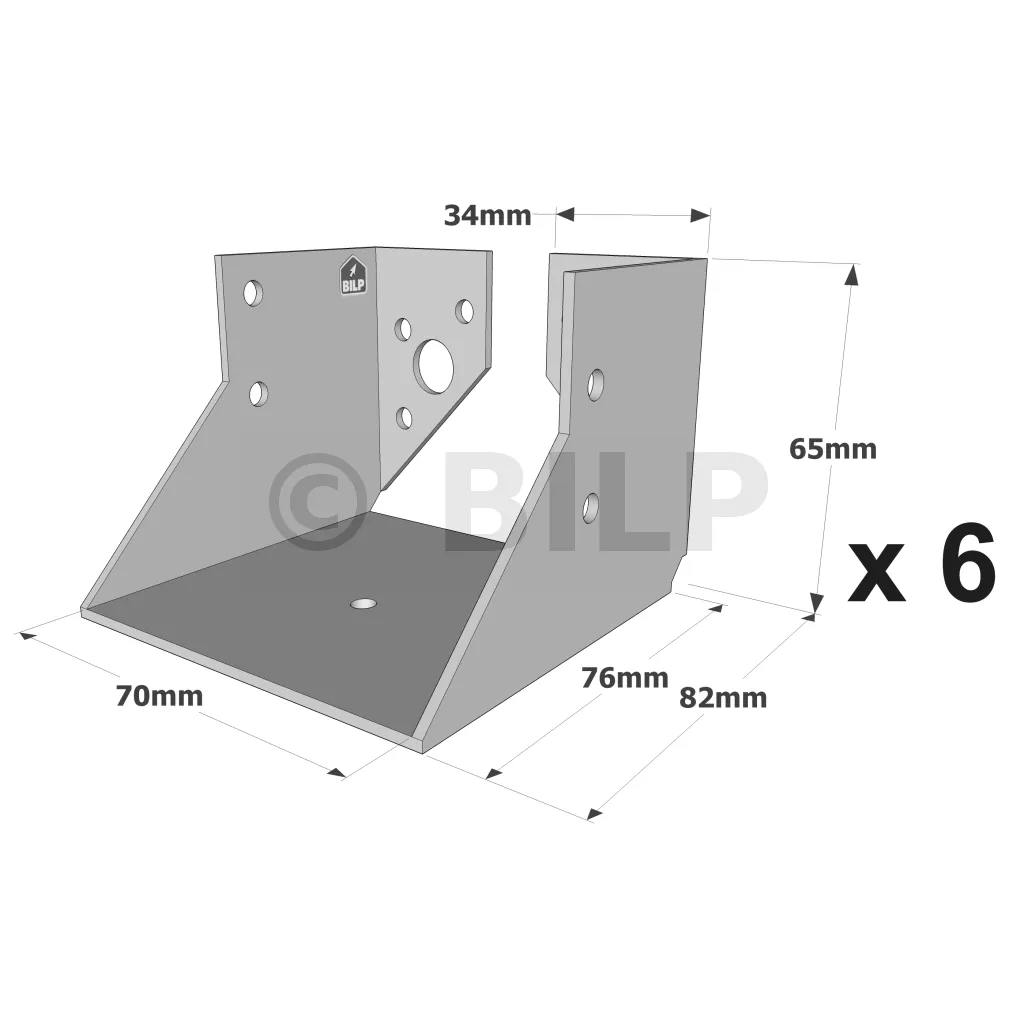

- Tiefe (C)76mm
- Bohrungen auf dem Hauptträger Ø5 [mm]6
- Bohrungen auf dem Nebenträger Ø5 [mm]4
- HOLZ/HOLZ-Befestigung - TotalvernagelungHauptträger : 6 ; Nebenträger : 4 ; Typ : Kammnägel Ø4,0 x 50mm oder CSA-Schrauben Ø5.0 x 40mm
Balkenschuhe mit innenliegenden schenkeln - SAI-Reihe NACH MASS
Der SAI-Balkenschuh mit innenliegenden Schenkeln ist eine Variante des Balkenschuhes mit außenliegenden Schenkeln, die eine größere Diskretion bei der Montage ermöglicht. Sie wird für besondere Fälle wie Eckverbindungen verwendet.
Eigenschaften :
Leistungserklärungen :FR-DoP-e06/0270
Technische Zulassungen :ETA-06/0270
Werkstoff :
- verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 2 mm.
Vorteile :
- Schnelle und einfache Installation,
- Ermessen der Versammlung.
Anwendungen
Träger :
- Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
- Nebenträger : Massivholz, Verbundholz, verleimtes Schichtholz.
Anwendungsbereich :
- Balken.
- Pfetten.
- Verkleidungsschienen und -pfosten.
- Tragbalken...
Installation
Befestigungen
Auf Hauptträger :
- CNA Ø 4.0 x 50 mm-Kammnägel.
- CNA Ø 4.0 x 35 mm-Kammnägel für Dicken von weniger als 60 mm.
- CSA Ø 5.0 x 40 mm-Schrauben.
- CSA Ø 5.0 x 35 mm-Schrauben für Dicken von weniger als 60 mm.
Auf Nebenträger :
- CNA Ø 4.0 x 50 mm-Kammnägel.
- CNA Ø 4.0 x 35 mm-Kammnägel für Dicken von weniger als 60 mm.
- CSA Ø 5.0 x 40 mm-Schrauben.
- CSA Ø 5.0 x 35 mm-Schrauben für Dicken von weniger als 60 mm.
Nicht empfohlen für Betonträger, da der Abstand zwischen den Dübeln zu gering ist.
Holzquerschnitt und Breite des Balkenschuhs
Zwischen der Dicke des Holzes und der Breite des Balkenschuhs ist eine Toleranz von maximal 2 mm zulässig. Beispiel : Ein auf 76 mm gebogener Balkenschuh kann eine Holzstärke von 74 mm tragen.
Installation
Auf Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger,
2. den Balkenschuh vorlegen und die Schenkel auf beiden Seiten vormontieren,
3. den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer teilweisen oder vollständigen Vernagelung.
Die Vollausnagelung ermöglicht es, die volle Kapazität des Balkenschuhs zu erreichen. Alle Bohrungen werden genutzt.
Diese Art der Nagelung ermöglicht es nicht, die volle Kapazität des Baljenschuhs zu erreichen. Sie entspricht einer präzisen Umsetzung und ermöglicht eine Zeitersparnis auf der Baustelle.
