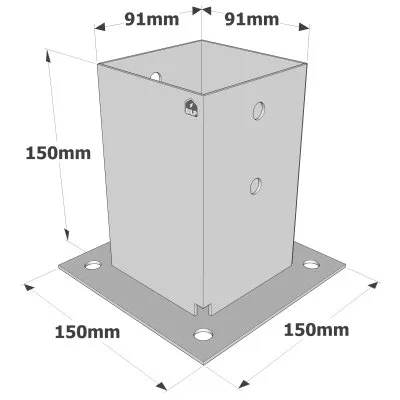

- Réf. PPJBT90
-
ReferenzPPJBT90
-
Herstellungfranzösisch
-
MaterialStahl DD11 gemäß EN 10111, Grundierung verzinkt gemäß ISO 2081
-
MarkeSIMPSON Strong-Tie
-
FinishGC (galvanisée à chaud suivant NF EN ISO 1461)
-
Largeur platine150mm
-
Höhe150mm
-
Körperdicke2mm
-
Dicke der Platte2.5mm
-
Bohren am Körper4Ø11mm
-
Bohren auf der Platte4Ø12mm

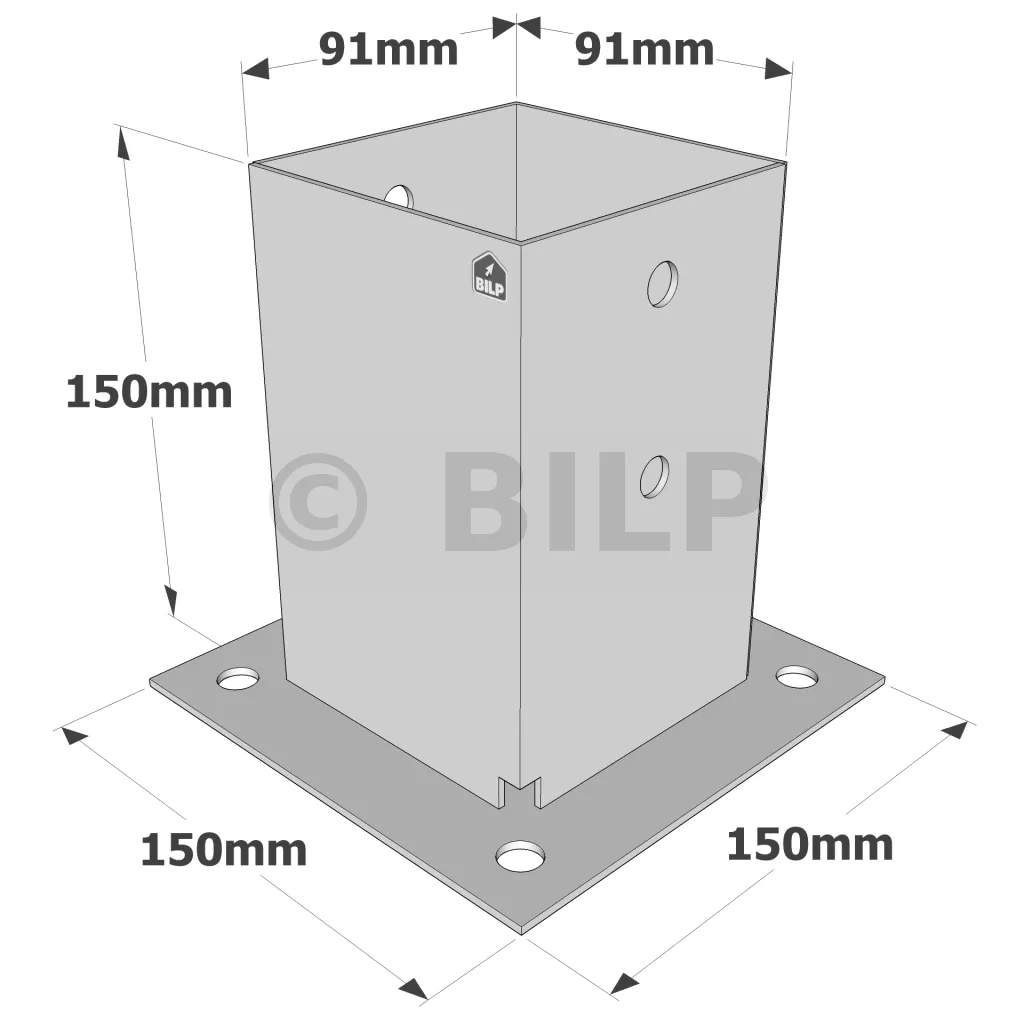

Quadratischer Pfostenfuß zum Anschrauben
Quadratische Pfostensockel auf Platte PPJBT werden für die Erstellung kleinerer Arbeiten wie Zäune und leichte Gartenkonstruktionen empfohlen. Sie sind sehr einfach zu demontieren und können an Beton- und Stahlstützen angeschraubt oder an Holz geschraubt werden.
Merkmale
Gegenstand
- DD11-Stahl gemäß NF EN 10111,
- Feuerverzinkte Oberfläche gemäß NF EN ISO 1461,
- Körperdicke: 2 bis 3 mm je nach Modell,
- Platinstärke: 2,5 bis 3 mm je nach Modell.
Vorteile
- Verstärkte 2,5 mm dicke Platte: hohe Verformungsbeständigkeit,
- Ausgeschnittene Ecken der Platte für mehr Sicherheit,
- Kompatibel mit den gängigen Pfostenabschnitten auf dem Markt.
Anwendungen
Unterstützung
- Träger: Beton, Stahl, Massivholz, Brettschichtholz, Verbundholz usw.
- Porté: Massivholz, Brettschichtholz, Verbundholz, ...
Einsatzbereiche
- Gartenzäune, Paneele, Sichtschutzwände,
- Gartenhäuser, Gartenpfähle, Carports,
- Leichte Konstruktionen und temporäre Gartenarbeiten.
Technische Daten
Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Oberer Teil | Platinum | |
| Ø11 | Ø12 | ||||||||
| PPJBT70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT100 | 102 | 150 | 102 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT120 | 122 | 150 | 122 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT140 | 142 | 150 | 142 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT160 | 162 | 200 | 162 | 260 | 260 | 2.5 | 2.5 | 4 | 4 |
| PPJBT200 | 202 | 200 | 202 | 260 | 260 | 2.5 | 2.5 | 4 | 4 |
Quadratischer Pfostenfuß auf „ready-to-fix“-Platte
Für den Bau kleinerer Bauwerke wie Zäune und leichte Gartenkonstruktionen werden quadratische Pfostensockel auf PPJBT-Platte empfohlen. Sie sind sehr einfach zu demontieren und können an Beton- und Stahlstützen angeschraubt oder an Holz geschraubt werden.
Merkmale
Gegenstand
- DD11-Stahl gemäß NF EN 10111,
- Feuerverzinkte Oberfläche gemäß NF EN ISO 1461,
- Körperdicke: 2 bis 3 mm je nach Modell,
- Platinstärke: 2,5 bis 3 mm je nach Modell.
Vorteile
- Verstärkte 2,5 mm dicke Platte: hohe Verformungsbeständigkeit,
- Ausgeschnittene Ecken der Platte für mehr Sicherheit,
- Kompatibel mit den gängigen Pfostenabschnitten auf dem Markt.
Anwendungen
Unterstützung
- Träger: Beton, Stahl, Massivholz, Brettschichtholz, Verbundholz usw.
- Porté: Massivholz, Brettschichtholz, Verbundholz, ...
Einsatzbereiche
- Gartenzäune, Paneele, Sichtschutzwände,
- Gartenhäuser, Gartenpfähle, Carports,
- Leichte Konstruktionen und temporäre Gartenarbeiten.
Technische Daten
Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen | Kit-Inhalte | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Oberer Teil | Platinum | ||
| Ø11 | Ø12 | |||||||||
| KIT FIX PPJBT 70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT70 - 4 WA M10-78/5 - 2 LAG10050 |
| KIT FIX PPJBT 90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT90 - 4 WA M10-78/5 - 2 LAG10050 |
Montage des quadratischen Pfostenfußes auf der „ready-to-fix“-Platte
Befestigungen
Dieses Kit enthält:
- 1 Pfostenfuß PPJBT70 ou PPJBT90 aus feuerverzinktem Stahl,
- 4 Stollen WA M10-78/5 en acier éléctrozingué,
- 2 Zugschrauben LAG 10-50 aus weiß verzinktem Stahl.
Durchführung
}
Befestigungen
Post:
- Boulons,
- Tirefonds LAG Ø10 mm.
- Vis SSH Ø10 mm.
Platin:
- Mechanischer Anker: Bolzen WA M10-78/5, tirefond LAG 10-80,
- Chemischer Anker: Harz AT-HP+ Gewindestange LMAS M10-120/25.
Vorsicht
Das Gartensortiment ist nicht für strukturelle Anwendungen geeignet, die erheblichen Kräften (Wind usw.) ausgesetzt sind. Um die Aufnahme von seitlichen Windlasten (Strebe etc.) zu gewährleisten, müssen die Bauwerke richtig ausgelegt und ausgeführt sein.

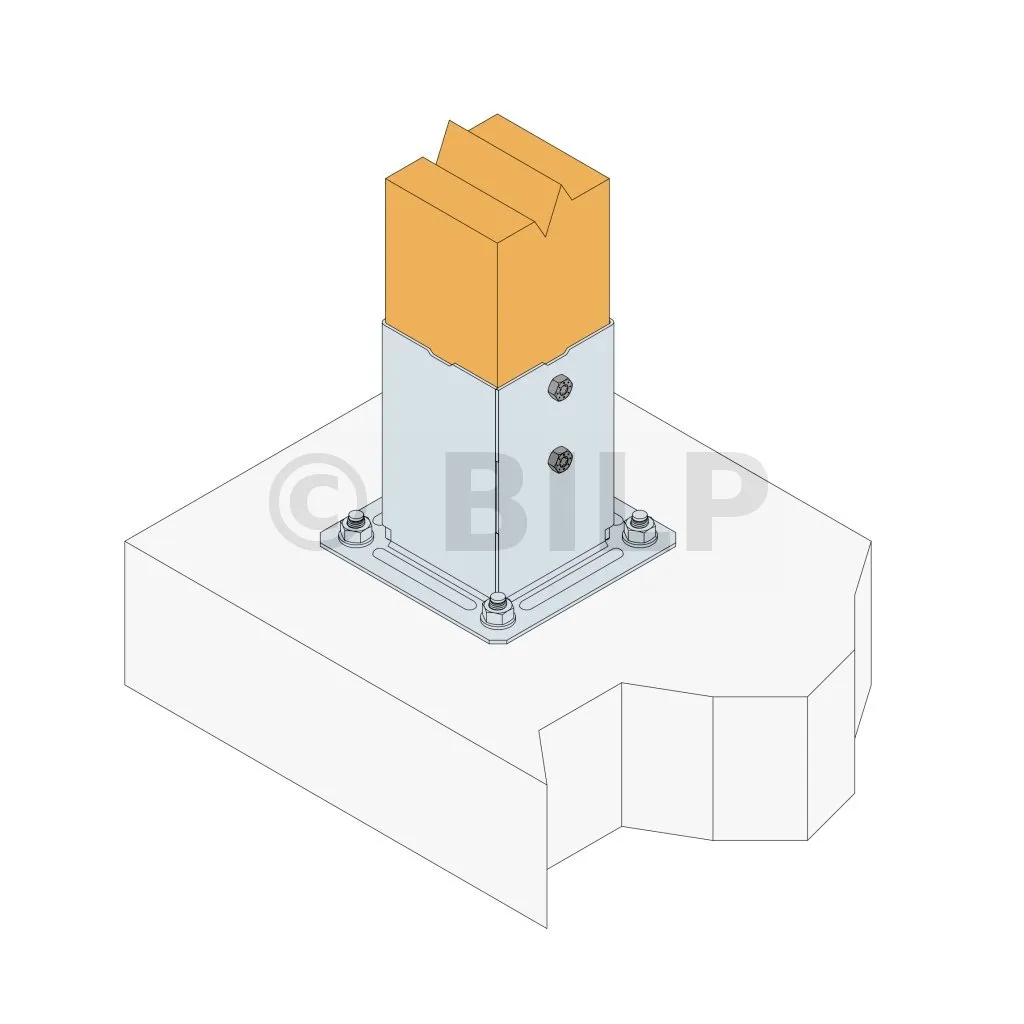

Einrichtung
Unterteil:
1. Positionieren Sie den Pfostenträger im Bauwerk.
2. Identifizieren Sie die Position der Erdanker auf der Stütze.
3. Bohren Sie die Stütze vertikal auf den für die gewählten Befestigungselemente empfohlenen Durchmesser und die empfohlene Tiefe.
4. Befestigen Sie die Platte mit den ausgewählten Ankerdübeln am Boden
Oberteil:
- Platzieren Sie den Pfosten im Pfostenfuß.
- Befestigen Sie den Pfosten im Pfostenfuß.
Befestigungen
Post:
- Boulons,
- Tirefonds LAG Ø10 mm.
- Vis SSH Ø10 mm.
Platin:
- Mechanischer Anker: Bolzen WA M10-78/5, tirefond LAG 10-80,
- Chemischer Anker: Harz AT-HP+ Gewindestange LMAS M10-120/25.
Vorsicht
Das Gartensortiment ist nicht für strukturelle Anwendungen geeignet, die erheblichen Kräften (Wind usw.) ausgesetzt sind. Um die Aufnahme von seitlichen Windlasten (Strebe etc.) zu gewährleisten, müssen die Bauwerke richtig ausgelegt und ausgeführt sein.
Einrichtung
Unterteil:
1. Positionieren Sie den Pfostenträger im Bauwerk.
2. Identifizieren Sie die Position der Erdanker auf der Stütze.
3. Bohren Sie die Stütze vertikal auf den für die gewählten Befestigungselemente empfohlenen Durchmesser und die empfohlene Tiefe.
4. Befestigen Sie die Platte mit den ausgewählten Ankerdübeln am Boden
Oberteil:
- Platzieren Sie den Pfosten im Pfostenfuß.
- Befestigen Sie den Pfosten im Pfostenfuß.
