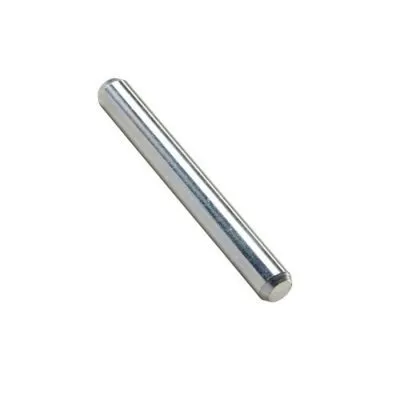

Stabdübel für T-Pfostenträger - Weiße elektrolytische Verzinkung - Réf. STD10X80-B_10
- ReferenzSTD10X80-B_10
- Herstellungfranzösisch
- MaterialStahl S235JR gemäß DIN EN 10025: 1993 Dichromatierte Endbearbeitung Zn12/C gemäß DIN EN ISO 2081.
- MarkeSIMPSON Strong-Tie
- Passende ProdukteCBH
Stifte für Innenkernanschlüsse
Innenkern-Verbindungsstifte sind für die Lasttragfähigkeit der Strukturverbinder Simpson Strong-Tie von wesentlicher Bedeutung. Sie ergänzen interne Kernsteigbügel (ETNM, TU, TUB und CBH) und ermöglichen auch die Sockelsicherung von Stützen mit Innenkern.
Merkmale
Leistungserklärungen:FR-DoP-h10/0004
Gegenstand
- S235JR-Stahl gemäß NF EN 10025: 1993
- Verzinkte Oberfläche gemäß NF EN ISO 2081
Vorteile
- Abgeschrägtes Ende für einfacheres Eindringen in Holz,
- Elektroverzinkte Oberfläche, die der natürlichen Oberfläche von Holz ähnelt.
Anwendungen
Unterstützung
- Steigbügel mit Innenkern.
- Strukturelle Pfostenbasen.
Einsatzbereiche
- Kernverbinder befestigen.
Technische Daten
Abmessungen
Die Länge der Nadel entspricht der Breite des getragenen Kleidungsstücks.
Charakteristische Eigenschaften
| Charakteristische Eigenschaften | |
|---|---|
| Referenzen | Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm] |
| STD8X45-B | 22.7 |
| STD8X60-B | 22.7 |
| STD8X80-B | 22.7 |
| STD8x100-B | 22.7 |
| STD8X120-B | 22.7 |
| STD8X140-B | 22.7 |
| STD8X160-B | 22.7 |
| STD8X180-B | 22.7 |
| STD8X200-B | 22.7 |
| STD10X60-B | 40.6 |
| STD10X80-B | 40.60 |
| STD10X90-B | 40.60 |
| STD10X100-B | 40.6 |
| STD10X120-B | 40.6 |
| STD10X140-B | 40.6 |
| STD12X60-B | 65.2 |
| STD12X80-B | 65.2 |
| STD12X90-B | 65.2 |
| STD12X100-B | 65.2 |
| STD12X115-B | 65.2 |
| STD12X120-B | 65.2 |
| STD12X140-B | 65.2 |
| STD12X160-B | 65.2 |
| STD12X180-B | 65.2 |
| STD12X200-B | 65.2 |
| STD16X120-B | 137.8 |
| STD16X140-B | 137.8 |
| STD16x160-B | 137.8 |
| STD16X180-B | 137.8 |
| STD16X200-B | 137.8 |
| STD16X250-B | 137.8 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Einrichtung
- Der Durchmesser der Pilotbohrung muss kleiner oder gleich dem Nenndurchmesser der Spindel sein.
- Die Fasen erleichtern das Einsetzen der Elemente in das Holz.
Die Pins sind an der Aufladung unserer Steckverbinder beteiligt. Die Umsetzungsempfehlungen der folgenden ETAs sollten beachtet werden: ETA-07/0125 (Innenkernbügel) und ETA-07/02850 (Pfostenträger).
