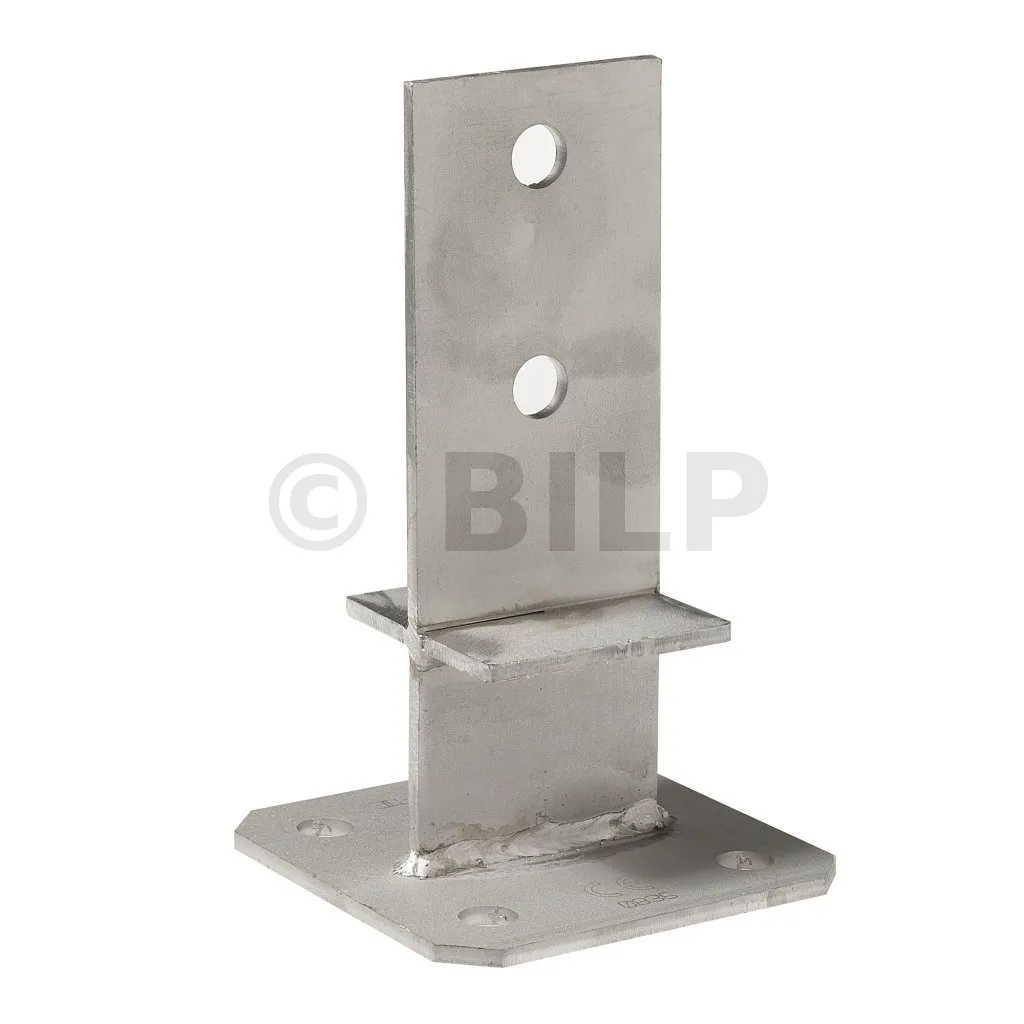

T-Pfostenträger mit Schwert - Edelstahl A4 - Réf. PPSDT170IX
Kernpfostenfuß mit Platte – Edelstahl A4
Pfostenträger vom Typ PPSDTIX ermöglichen die Erstellung diskreter und zuverlässiger Baugruppen. Ihre Kernkonstruktion gewährleistet das Heben von Lasten. Edelstahlmodelle werden im Allgemeinen in korrosiven Atmosphären, aber unter sehr restriktiven Bedingungen empfohlen.
Merkmale
Leistungserklärungen:FR-DoP-e07/0285
Technische Zulassungen:ETA-07/0285
Gegenstand
- Edelstahl 304L gemäß Norm EN 10088
Vorteile
- Speziell für die Aufnahme von Hebekräften konzipiert,
- Hohe Korrosionsbeständigkeit.
Anwendungen
Unterstützung
- Carrier: Beton, Stahl, Holz...
- Getragen: Massivholz, Verbundholz, Brettschichtholz (Pfosten maximal 200 x 200)...
Einsatzbereiche
- Außenstrukturen,
- Markise, Pergola, Veranda, Terrasse und Konsole...
Technische Daten

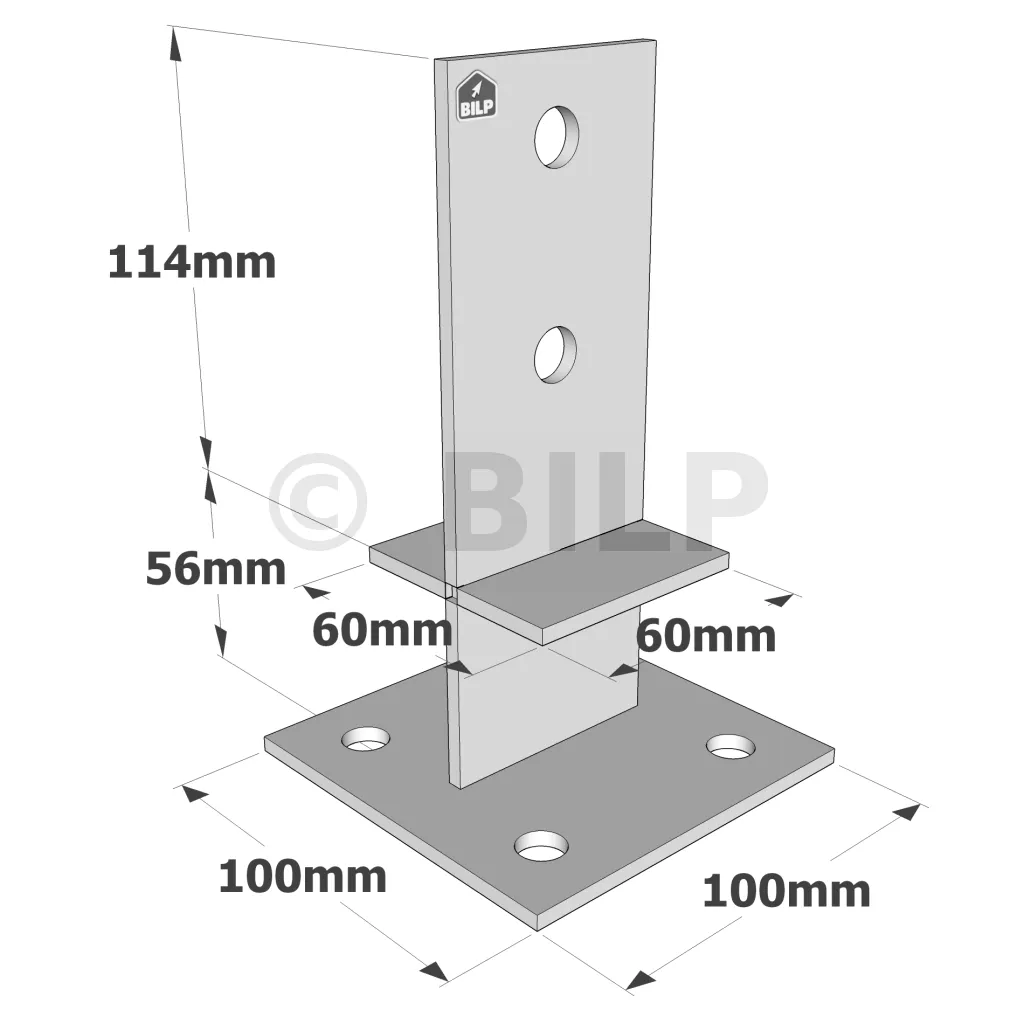

Abmessungen
| Referenzen | Abmessungen [mm] | Hohe Plattenlöcher | Niedrige Plattenlöcher | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | t | Ø13 | Ø17 | Ø14 | |
| PPSDT170IX | 60 | 60 | 114 | 100 | 100 | 56 | 60 | 4 | 2 | - | - |
| PPSDT230IX | 44 | 80 | 176 | 130 | 130 | 58 | 80 | 4 | 2 | 1 | 4 |
Merkmalswerte
| Referenzen | Kennwerte - Holzverbindung auf starrem Träger | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte – Holz C24 [kN] | |||||||
| Auf Pfosten | Auf Beton | R1.k | R2.k | R3.k | R4.k | |||
| Menge | Typ | Menge | Typ | |||||
| PPSDT170IX | 2 | STD12 | 4 | Ø12* | 23,3/kmod^0,5 | 16.3 | min(21,3;14,1/kmod) | 0,98/kmod |
| PPSDT230IX | 2 | STD12 | 4 | Ø12* | 48,1/kmod^0,5 | 23 | 15 | 8,4/kmod^0,5 |
*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,je nach Betonart, Achsabstand und Randabständen zu wählen.
Vereinfachte Kennwerte
| Referenzen | Vereinfachte Kennwerte - Holzverbindung auf starrem Träger | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Vereinfachte Kennwerte - Holz C24 [kN] | |||||||
| Auf Pfosten | Auf Beton | R1.k* | R2.k | R3.k* | R4.k * | |||
| Menge | Typ | Menge | Typ | |||||
| PPSDT170IX | 2 | STD12 | 4 | Ø12** | 26 | 16.3 | 20.1 | 1.4 |
| PPSDT230IX | 2 | STD12 | 4 | Ø12** | 53.8 | 23 | 15 | 9.4 |
* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.
** Informationen zur Auswahl des richtigen Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Achsabstand und Randabständen zu wählen.
Durchführung
Befestigungen
Auf Holz:
- Broches Inox Ø12 ou Ø16,
- Boulons inox Ø 12 mm ou 16 mm nach dem Bohren.
Auf Beton:
- Mechanischer Anker: BOAX-II M12-104/5 A4-Bolzen,
- Chemischer Anker: Harz AT-HP + Gewindestange LMAS M12-150/35 A4.
Auf Stahl:

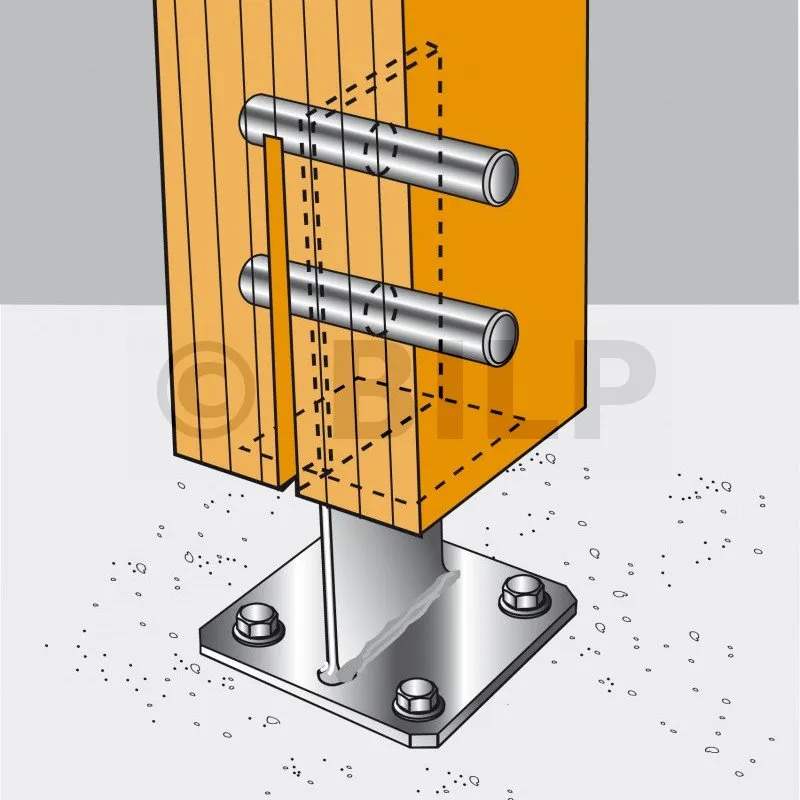

Einrichtung
Oberteil:
1. Machen Sie eine vertikale Kerbe im Kern des Pfostens (Breite abhängig von der Dicke des Kerns).
2. Identifizieren Sie die Position der Stifte (oder Bolzen) an den Seiten des Pfostens.
3. Bohren Sie den Pfosten quer zum Einsetzen der Stifte (Bohrdurchmesser abhängig vom Stiftdurchmesser).
4. Positionieren Sie die Basis des Pfostens im Steg und setzen Sie die Stifte ein.
Unterteil:
1. Befestigen Sie den Pfostenfuß am Pfosten.
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe.
3. Positionieren Sie den Pfosten und schließen Sie die Befestigung am Boden ab.
