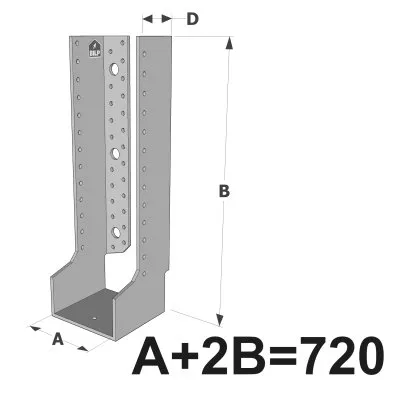

Große Balkenschuhe mit innenliegenden Schenkeln, Baureihe GLI ECONOMIC (Größe 720mm, Dicke 4mm, Tiefe 90mm) - Réf. GLI720/4X

NACH MAß
Dieses bestellte Produkt kann weder zurückgenommen noch umgetauscht werden.
Versand unter 10 Tagen.
25€15
  inkl. MWST  / Balkenschuh

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    GLI720/4X
  • Herstellung
    französisch
  • Material
    S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Mindesthöhe des Nebenträgers aus Holz
    Höhe (B) + 10
  • Maximale Höhe des Nebenträgers aus Holz
    Höhe (B) x 3/2
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    46
  • Bohrungen auf dem Hauptträger Ø13 [mm]
    6
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    26
  • HOLZ/HOLZ-Befestigung - Totalvernagelung
    Hauptträger : 46 ; Nebenträger : 26 ; Typ : CNA-Kammnägel Ø4,0mm oder CSA-Schrauben Ø5.0mm
  • HOLZ/HOLZ-Befestigung - Teilvernagelung
    Hauptträger : 20 ; Nebenträger : 14 ; Typ : CNA-Kammnägel Ø4,0mm oder CSA-Schrauben Ø5.0mm
  • Befestigung an BETON oder STAHL
    Auf Stahlträger : Bolzen Ø12 mm (der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser des Lochs)

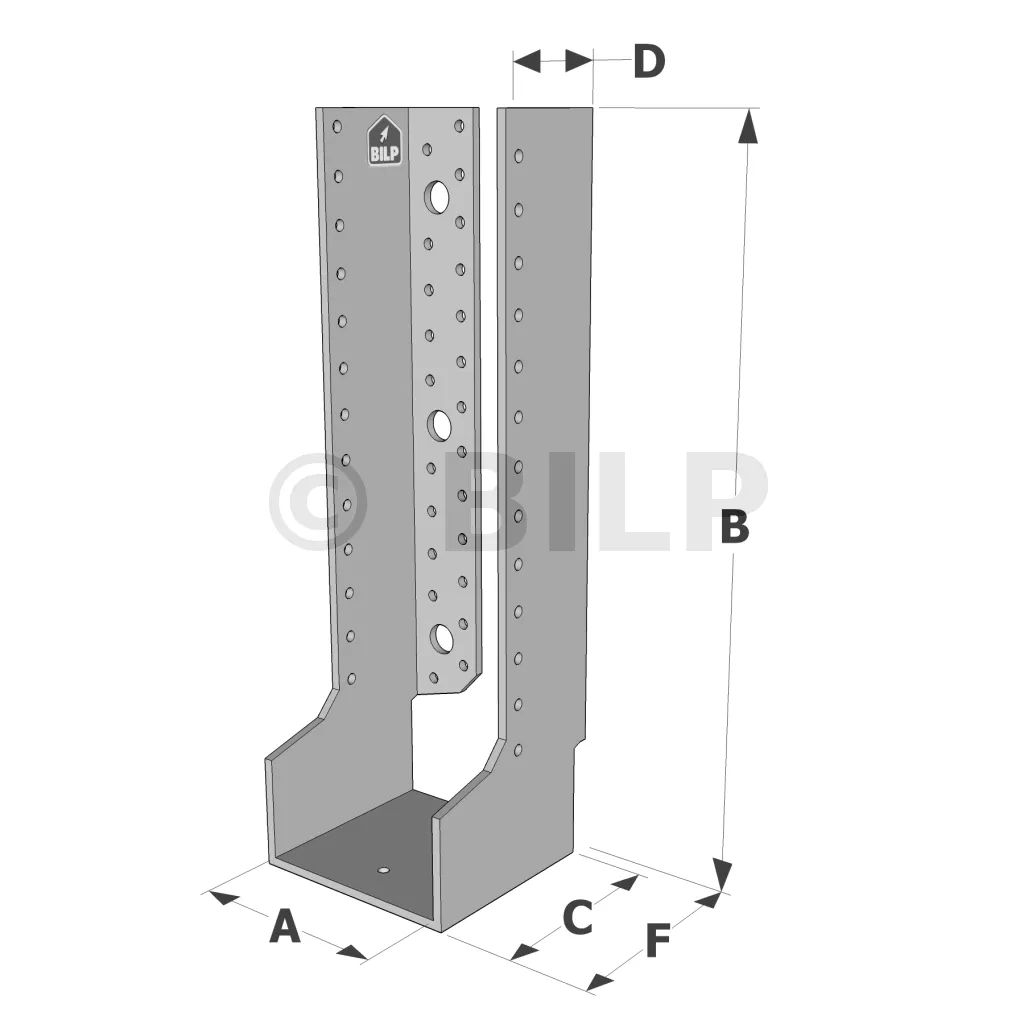

  • Tiefe (F)
    98mm
  • Tiefe (C)
    90mm
  • Breite (D)
    40mm

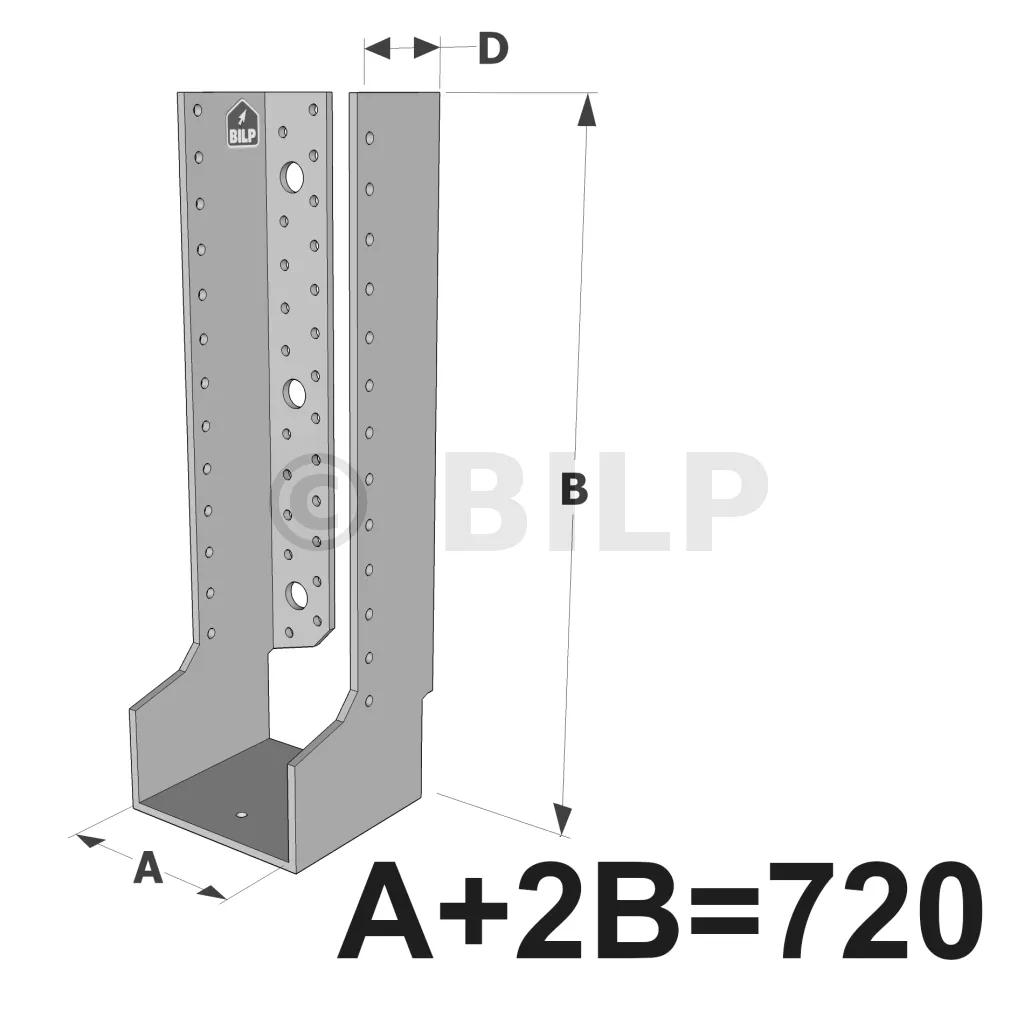

  • Höhe (B)
    (720- Breite (A))/2

Große Balkenschuhe mit innenliegenden Schenkeln, Baureihe GLI ECONOMIC (4 mm dick, 90 mm tief)

In vielen Fällen werden große GLI-Balkenschuhe mit innenliegenden Schenkeln empfohlen. Sie ermöglichen einen effizienten Zusammenbau einer Struktur, ohne dass eine Sonderbearbeitung erforderlich ist, und machen die Arbeit dadurch zuverlässiger. Auch die zahlreichen Anwendungsmöglichkeiten, die sich aus der Vielseitigkeit dieser Produkte ergeben, machen sie heute im Bauwesen unverzichtbar.

Eigenschaften :

Leistungserklärung : FR-DoP-e06/0270
Technische Zulassungen : ETA-06/0270

Material :

  • S250GD + Z275 gemäß DIN EN 10346,
  • Dicke 4 mm.

Vorteile :

  • Schnelle und einfache Installation,
  • Diskretion bei der Montage dank der Innenflügel,
  • 30 Minuten Feuerwiderstand nach Eurocode 5.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
  • Nebenträger : Massivholz, Verbundholz, Brettschichtholz, Binder, Profile...

Anwendungsbereiche :

  • Balken, Pfetten.
  • Verkleidungsschienen und -pfosten.
  • Sparrenanschläge.
  • Verstärkung der bestehenden Fugen...

Installation

Befestigungen

Auf Nebenträger :

Auf Hauptträger :

Holzträger :

Stahlträger :

  • Bolzen Ø12 mm (der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser des Lochs).

ACHTUNG : Große Balkenschuhe mit innenliegenden Schenkeln werden für Beton und Mauerwerk nicht empfohlen.

Installation

Auf Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Nebenträger,
2. Den Balkenschuh vorlegen und die Schenkel auf jeder Seite vorfixieren,
3. Den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer teilweisen oder vollständigen Vernagelung.

Auf Beton :

1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Balken anbringen,
2. Methode 2 : Markieren Sie die Position des Trägers auf der Stütze, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Löcher,
3. Bohren Sie die Stütze mit einem geeigneten Bohrer,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an der Unterlage,
5. Legen Sie den Tragbalken in den Balkenschuh, bevor Sie ihn befestigen.

Clouage total sur bois

Le clouage total permet d’obtenir la pleine capacité du sabot. Tous les perçages sont utilisés.
