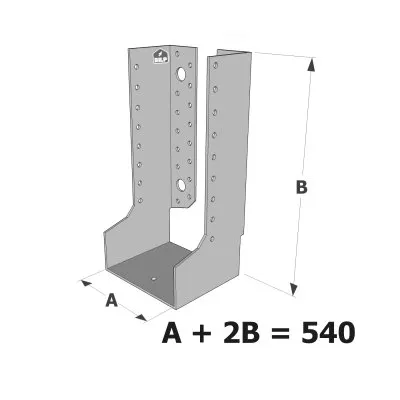

Große Balkenschuhe mit innenliegenden Schenkeln, Baureihe GLI ECONOMIC (540 mm breit, 2,5 mm dick, 90 mm tief) - Réf. GLI540/2.5X

NACH MAß
Dieses bestellte Produkt kann weder zurückgenommen noch umgetauscht werden.
Versand unter 10 Tagen.
11€46
  inkl. MWST  / französisch

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    GLI540/2.5X
  • Marke
    SIMPSON Strong-Tie
  • Material
    S250GD + Z275 gemäß DIN EN 10346
  • Herstellung
    französisch
  • Mindesthöhe des Nebenträgers aus Holz
    Höhe (B) + 10
  • Maximale Höhe des Nebenträgers aus Holz
    Höhe (B) x 3/2
  • HOLZ/HOLZ-Befestigung - Teilvernagelung
    Hauptträger : 14 ; Nebenträger : 9 ; Typ : Kammnägel Ø4,0 x 50mm oder CSA-Schrauben Ø5.0 x 40mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    30
  • Bohrungen auf dem Hauptträger Ø13 [mm]
    4
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    17

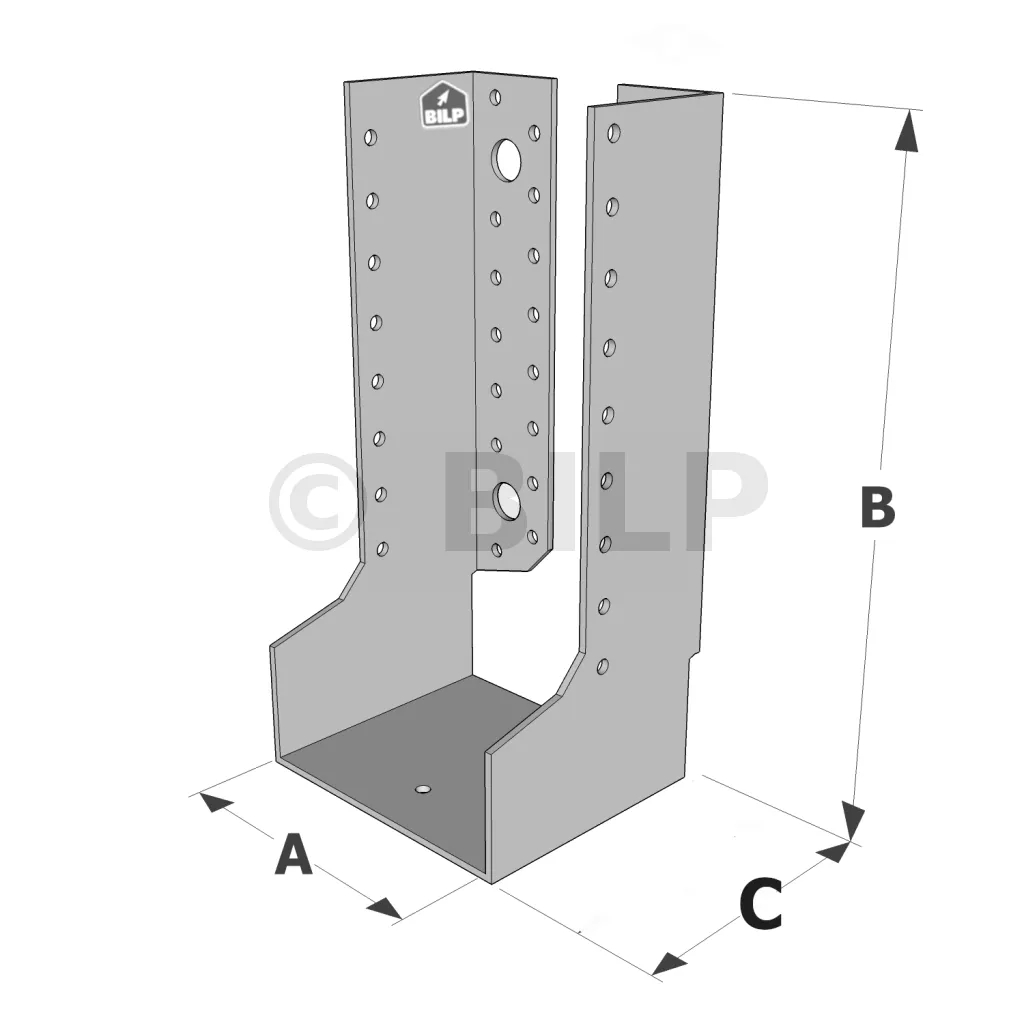

  • Tiefe (C)
    90mm
  • Breite (D)
    38.5mm
  • Tiefe (F)
    95mm

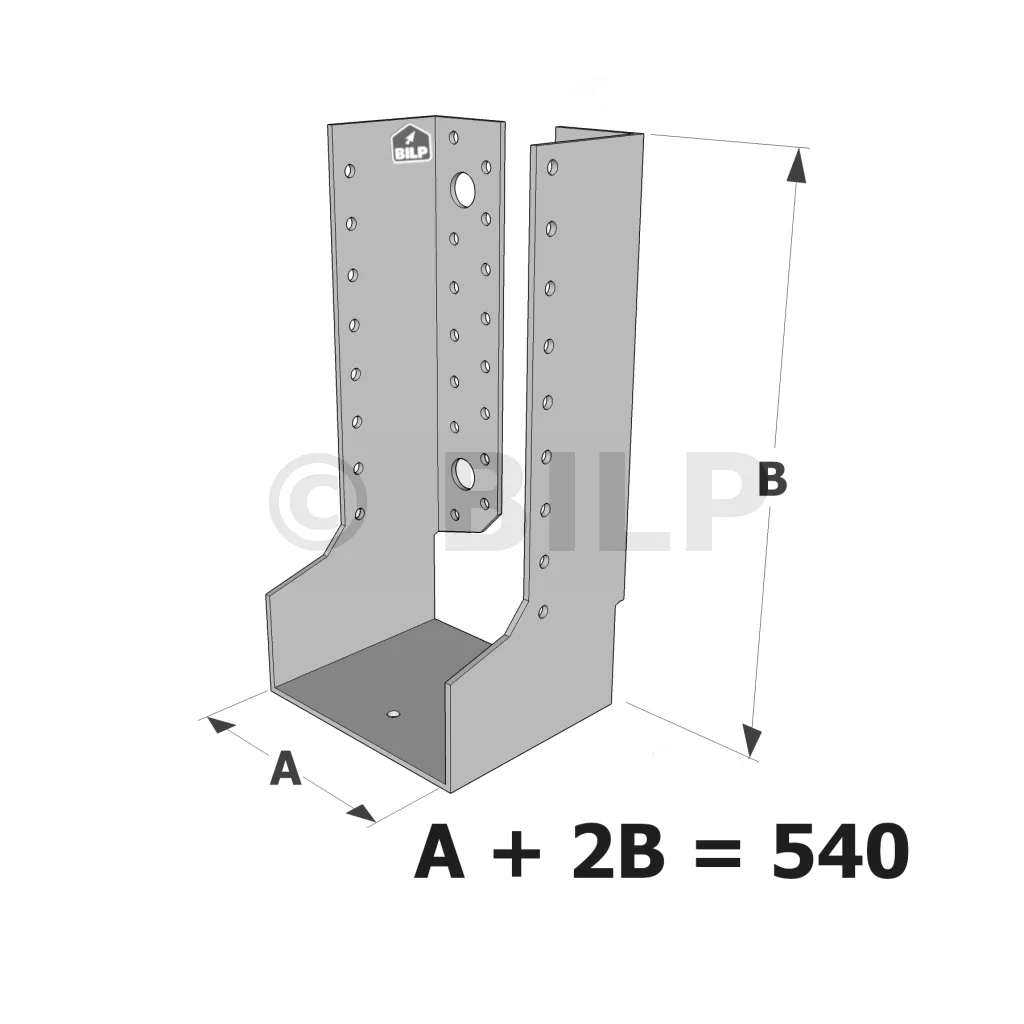

  • Höhe (B)
    (540- Breite (A))/2
  • Befestigung des Balkens auf dem Träger - vollständige Vernagelung
    Hauptträger : 30 ; Nebenträger : 17 ; Typ : Kammnägel Ø4,0 x 50mm oder CSA-Schrauben Ø5.0 x 40mm

Große Balkenschuhe mit innenliegenden Schenkeln, GLI ECONOMIC-Sortiment (Größe 2.5mm, Tiefe 90mm)

Die großen Balkenschuhen mit innenliegenden Schenkeln werden empfohlen, um eine Struktur effizient und ohne Sonderbearbeitung zu montieren und somit die Arbeit zuverlässiger zu machen. Sie sind so konzipiert, dass sie vollständig mit den Simpson Strong-Tie-Ankern kompatibel sind und somit die Befestigung in Beton erleichtern.

Merkmale :

Leistungserklärung : FR-DoP-e06/0270
Technische Zulassung : ETA-06/0270

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke 2,5 mm.

Vorteile :

  • Ermöglicht große Vielseitigkeit,
  • Schnelle und einfache Installation,
  • Diskrete Montage dank der Innenliegenden Schenkeln.
  • Auswahl der Breiten entsprechend den angegebenen Bereichen.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
  • Nebenträger : Massivholz, Verbundholz, Brettschichtholz, Binder, Profile...

Anwendungsbereich :

  • Balken, Pfetten.
  • Verkleidungsschienen und -pfosten.
  • Sparrenanschläge.
  • Verstärkung der bestehenden Fugen...

Installation

Befestigungen

Auf Hauptträger :

Holzträger :

Stahlträger :

  • Bolzen Ø12 mm (der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser des Lochs).

ACHTUNG : Innenliegenden Balkenschuhe werden für Beton und Mauerwerk nicht empfohlen.

Installation

Auf Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. den Balkenschuh vorlegen und die Flansche auf jeder Seite vorfixieren,
3. den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Nebenträger in den Balkenschuh und befestigen Sie ihn mit einer teilweisen oder Vollausnagelung.

Clouage total sur bois

Bei der Vollausnagelung wird die volle Tragfähigkeit des Balkenschuhs erreicht. Alle Bohrungen werden verwendet.
