DD11-Stahl gemäß EN 10111, primärverzinkt gemäß ISO 2081
Marke
SIMPSON Strong-Tie
EAN Code
3523140556161

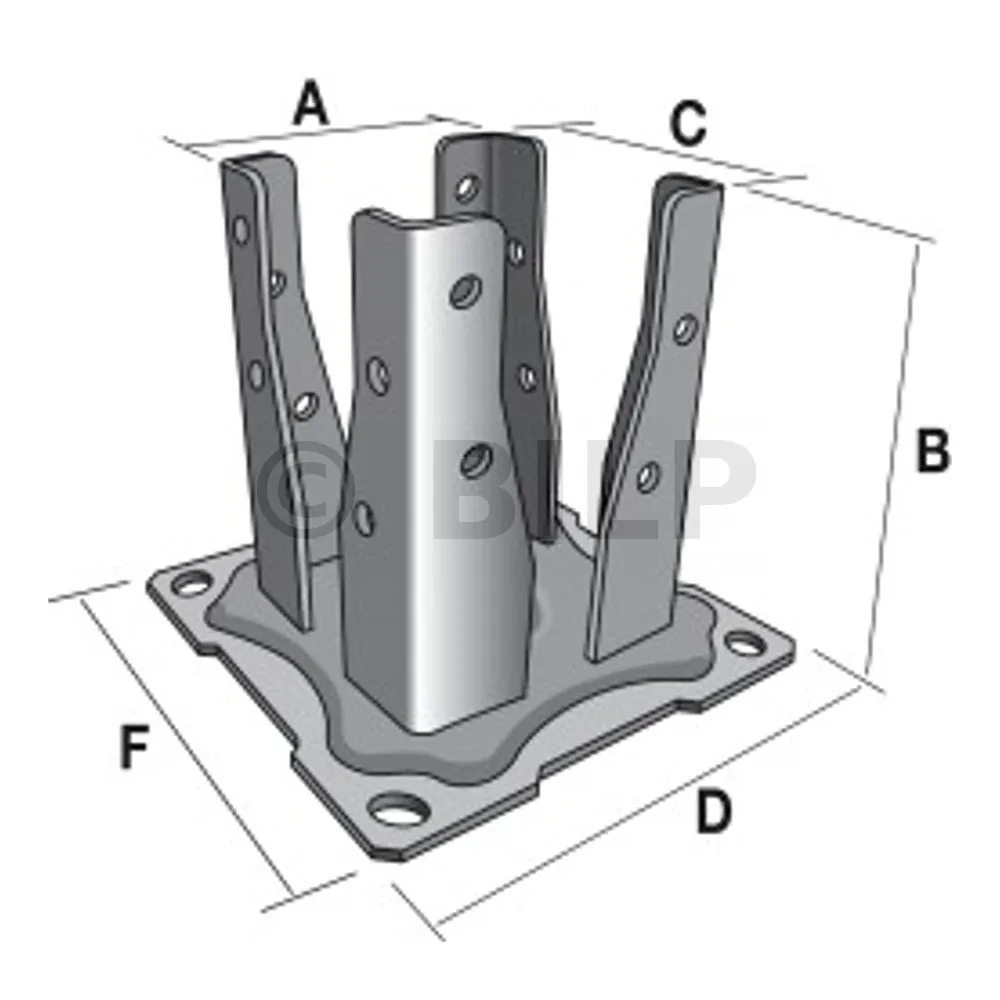

Breite (D)
150mm
Breite (C)
91mm
Breite (E)
150mm
Dicke t1
3mm
Dicke t2
4mm
Bohren am Körper
16Ø8
Bohren auf der Platte
4Ø12
Finish
NOIRE (Peinture en poudre Polyester Architecture RAL9005)
Perfekt für Ihren Eckpfosten zusätzlich zum PPJNC!

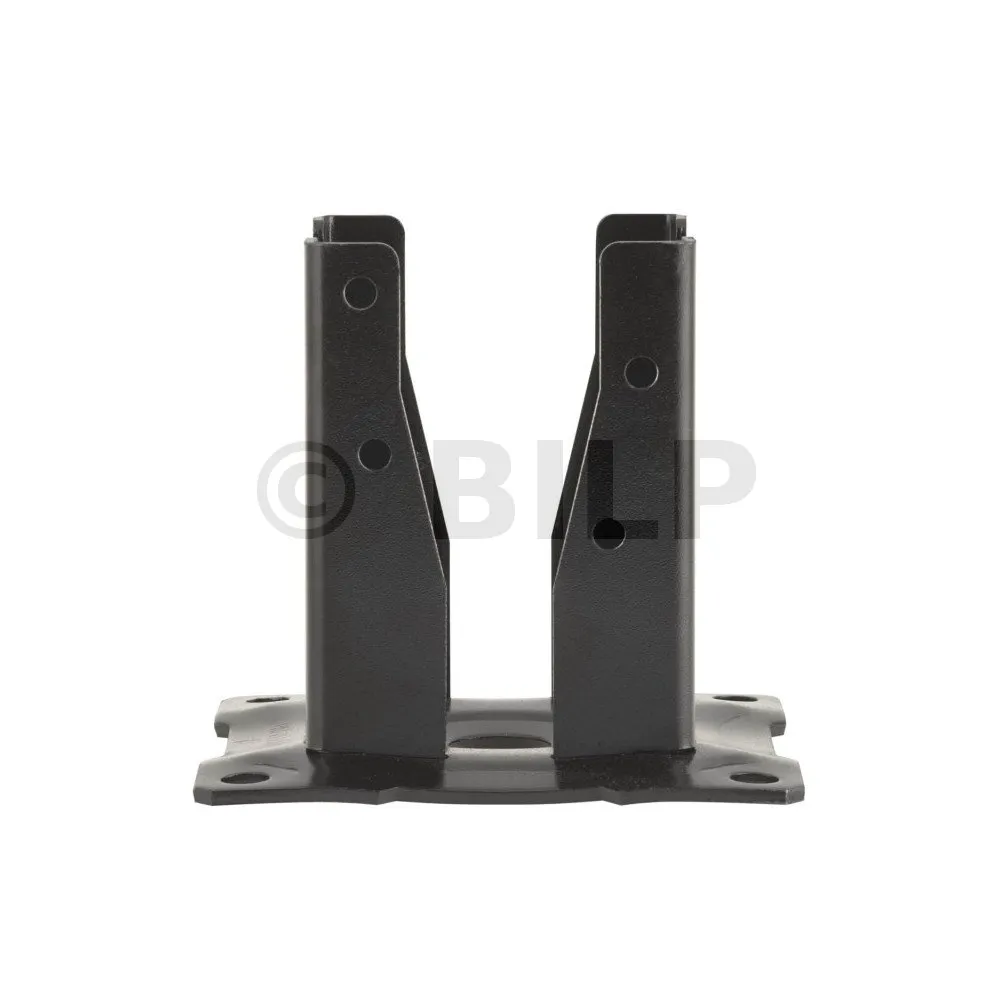

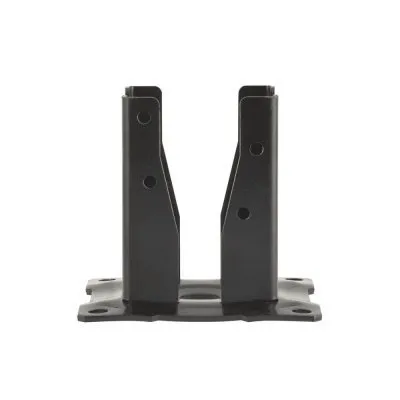

Der schwarze quadratische Pfostensockel auf Platte AG527PB empfiehlt sich für die Erstellung kleinerer Arbeiten wie Gartenzäune. Sehr einfach zu montieren, auch für Außenkonstruktionen geeignet. Der Pfostenfuß AG527PB ist verschraubt.
Merkmale
Gegenstand
DD11-Stahl gemäß NF EN 10111,
Elektroverzinkte Grundierung nach ISO 2081,
Polyester-Architektur-Pulverlackierung RAL 9005,
Dicke: 3 mm (Körper) und 4 mm (Platin).
Vorteile
Schwarze Oberfläche für diskrete Montage in der Struktur,
Ausgeschnittene Ecken der Platte für mehr Sicherheit.
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Vorsicht Das Gartensortiment ist nicht für strukturelle Anwendungen geeignet, die erheblichen Kräften (Wind usw.) ausgesetzt sind. Auch die Konstruktionen müssen so ausgelegt und ausgeführt sein, dass die Aufnahme seitlicher Windlasten gewährleistet ist (Strebe etc.).

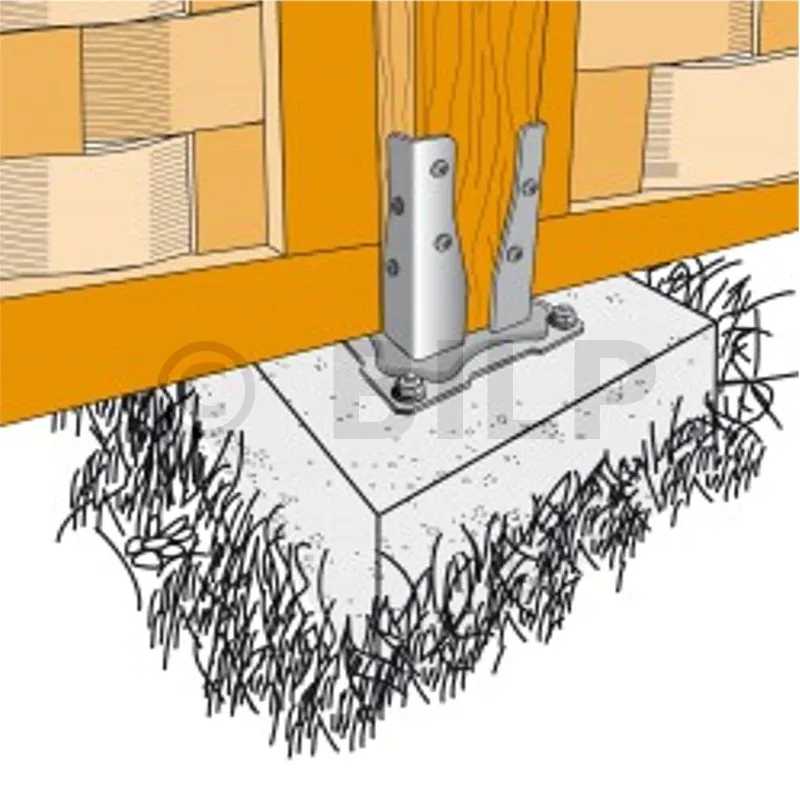

Einrichtung Unterteil: 1. Positionieren Sie den Pfostenträger im Bauwerk, 2. Identifizieren Sie die Position der Erdanker auf der Stütze. 3. Bohren Sie die Stütze vertikal auf den für die gewählten Befestigungen empfohlenen Durchmesser und die empfohlene Tiefe. 4. Befestigen Sie die Platte mit den ausgewählten Ankerdübeln am Boden.
Oberteil: 1. Platzieren Sie den Pfosten im Pfostenfuß, 2. Befestigen Sie den Pfosten im Pfostenfuß.
