Schlagdübel mit Senk- oder Rundhülse - Réf. HIP06060A2_100

Referenz
HIP06060A2_100
Herstellung
Französisch
Maximale Dicke der zu befestigenden Teile (tfix)
30mm
Lochdurchmesser x minimale Lochtiefe (d0 x h1)
6x40mm
Marke
SIMPSON Strong-Tie
Dübel-Durchmesser x LD [mm]
6x60
Nageldurchmesser x LN [mm]
3,8x65

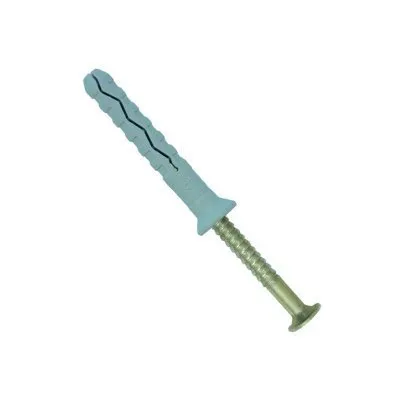

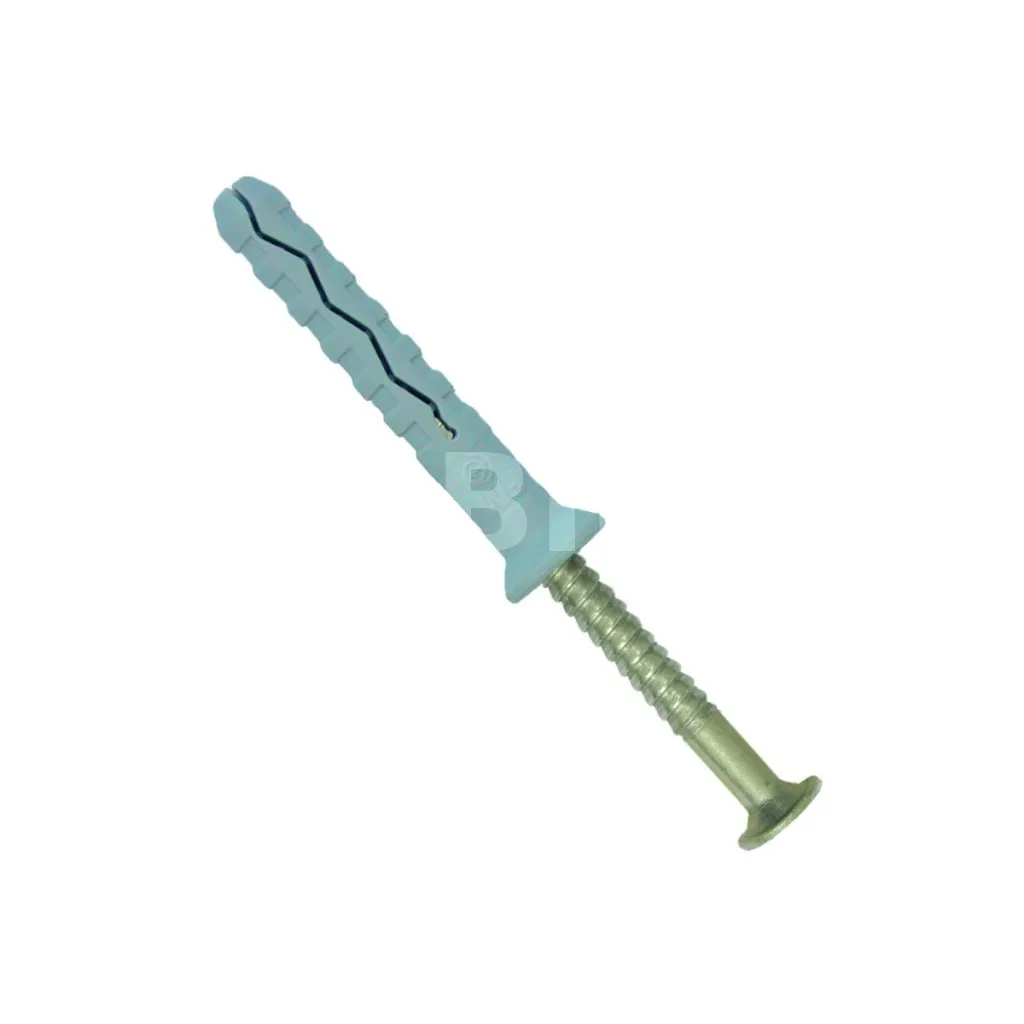

Schlagdübel mit Rundhülse - Edelstahl A2

Multimaterial-Schlagbefestigungssystem aus Edelstahl für leichte Lasten.

Merkmale

Technische Zulassungen:ETA-12/0359;

Leistungserklärungen:FR-DoP-e12/0359;

Gegenstand

Spitze aus Edelstahl A2 und Knöchel aus 100 % Nylon.

Vorteile

Sehr einfache Montage und Demontage dank Gewindenagel.
Erweiterung durch Schrauben oder Schlagen.
Perfekter Kontakt mit dem Material.

Anwendungen

Unterstützung

Ungerissener Beton.
Hohl- und Massivmauerwerk.

Einsatzbereiche

Befestigung von Dachsparren oder Dachlatten.

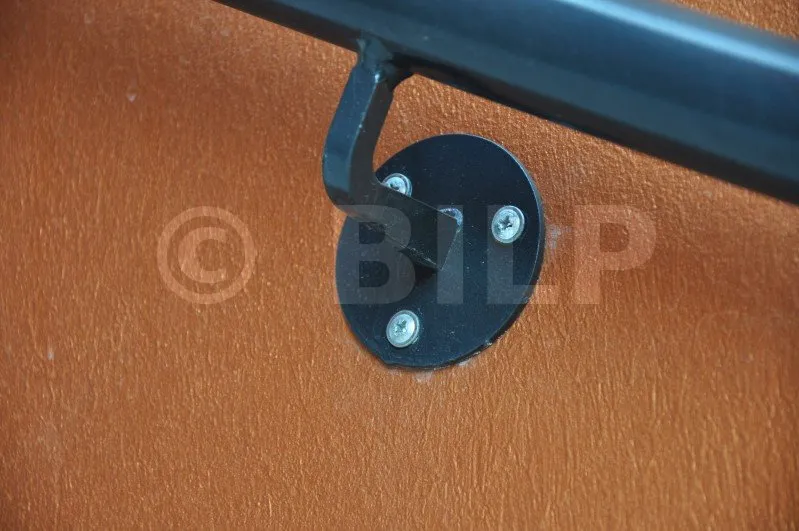

Anbringen einfacher Konsolen und Tischlerarbeiten.

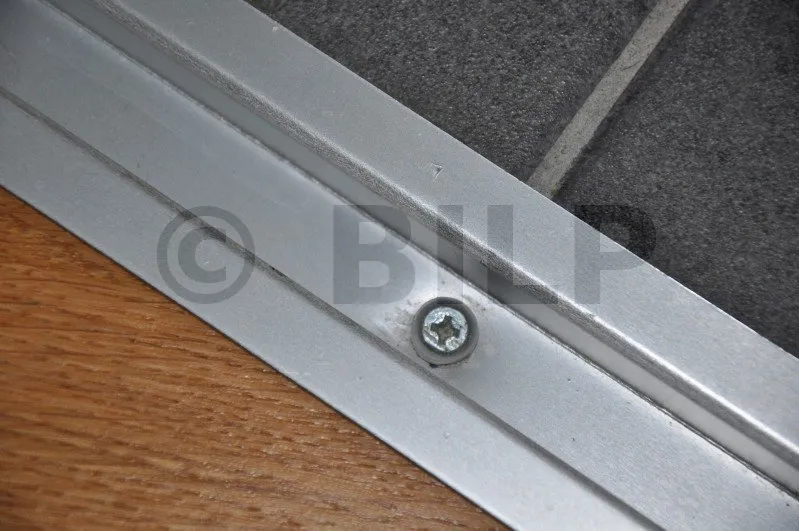

Befestigungsschienen und Klemmen für Kabel und Rohre.

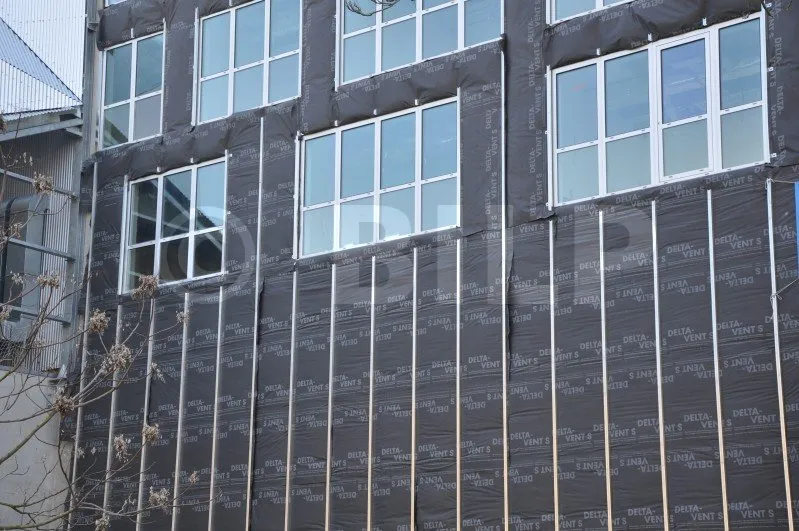

Anbringung dünner Beläge an Außen- und Innenfassaden.

Technische Daten

Abmessungen

Referenzen	Artikelcode	Durchmesser des Dübels x LD [mm]	Durchmesser des Nagels x LN [mm]	Dicke. max. zu befestigendes Stück [tfix] [mm]	Länge [L] [mm]	Ø der Bohrungx Lehrer minimale Bohrung [d0 x h1] [mm]	Cdt. box[Cdt] [pcs]
HIPC 6-40/10 A2	HIP06040A2	6 x 40	3,8 x 45	10	40	6 x 40	150
HIPC 6-50/20 A2	HIP06050A2	6 x 50	3,8 x 55	20	50	6 x 40	100
HIPC 6-60/30 A2	HIP06060A2	6 x 60	3,8 x 65	30	60	6 x 40	100

Servicegebühren

Referenzen	Spannung [Rds,N] [kN]				Scher [Rds,V] [kN]				Moment Biegen [Mzul] [Nm]
	Ungerissener Beton C20/25	Hohlziegel	Vollziegel	Massiver Betonblock	Ungerissener Beton C20/25	Hohlziegel	Massiver Ziegelstein	Massiver Betonblock
HIPC 6-40/10 A2	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1
HIPC 6-50/20 A2	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1
HIPC 6-60/30 A2	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1

1. Betriebskosten: Sie werden aus den in den ETAs angegebenen Kennwerten berechnet, auf die Teilsicherheitsbeiwerte aus ETAG001 sowie ein Teilwirkungsbeiwert ɣf =1,4 angewendet werden.
2. Betriebslasten im Zugbetrieb: Sie werden für unbewehrten Beton und Standard-Stahlbeton berechnet, deren Stäbe einen Abstand von S≤15 cm oder haben
von S≤10 cm, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
3. Betriebslasten auf Scherung: Die Betriebslasten auf Scherung werden für eine Verankerung allein angegeben, ohne Berücksichtigung des Abstands vom Plattenrand. Für Scherlasten in Randnähe (C≤10hef oder 60d). Der Bruch am Plattenrand muss gemäß ETAG 001, Anhang C, Methode A überprüft werden.
4. Ungerissener Beton: Beton gilt als ungerissen, wenn die Spannung im Beton gleich σL + σR ≤ 0 ist. In Abwesenheit von
Für den detaillierten Nachweis gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Betoninneren, die aus äußeren Belastungen resultiert, u. a
Verankerungslasten).
5. Beton-Hohlblock: Bei Verwendung auf Beton-Hohlblock ist unbedingt darauf zu achten, dass der Dübel die 2. Zelle durchquert. Um die Servicegebühren für diesen Support zu erfahren, wenden Sie sich an unsere technische Abteilung.

Durchführung

Einrichtung
Der Hammerstift wird durch das zu befestigende Teil gesteckt und dehnt sich beim Einbau mit einem Hammer durch Reibung entlang der Länge des Lochs aus.
Der Kragen hilft dabei, das Teil an Ort und Stelle zu halten. Beim Einbau in Hohlmauerwerk muss die Spreizung des Ankers erfolgen
mindestens eine der Wände des Trägers.

Percer le trou

Dépoussiérer le trou

Monter la cheville au travers de la pièce à fixer

Enfoncer au marteau

Données d’installation

Références	Ø perçage[d0] [mm]	Prof. perçage[h1] [mm]	Ø clou[d] [mm]	Ø collerette[dr] [mm]	Dist. entraxesmini [Smin][mm]	Dist. aubord mini[Cmin] [mm]	Ep. minidu support[hmin] [mm]	Profondeur d’ancrage
HIPC 6-40/10 A2	6	40	3.8	13	100	100	100	30
HIPC 6-50/20 A2	6	40	3.8	13	100	100	100	30
HIPC 6-60/30 A2	6	40	3.8	13	100	100	100	30
