Konstruktionsschrauben und -muttern mit Sechskantkopf - Réf. BSH18/200_10
- ReferenzBSH18/200_10
- HerstellungFranzösisch
- MaterialAcier galvanisé à chaud de classe 6.8 - Boulons : conformes à la norme NF EN ISO 4014:2011, Ecrous : conformes à la norme NF EN ISO 4032:2012.
- MarkeSIMPSON Strong-Tie
- Gewinde Stile100mm

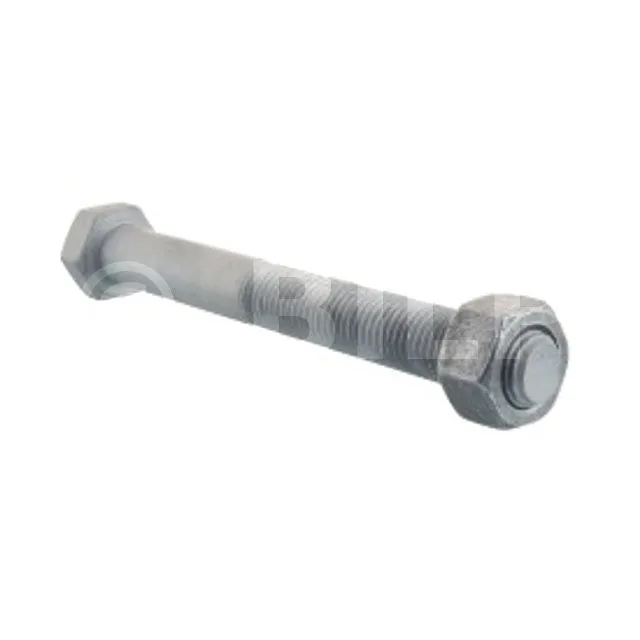

Sechskantschraube
Les boulons de charpente à tête hexagonalewerden in Schraubverbindungen eingesetzt. Der Widerstand des letzteren kann nach Eurocode 5 berechnet oder durch den Einsatz mechanischer Monteure vom Bulldog- oder Ringtyp sogar erhöht werden.
Merkmale
Leistungserklärungen:FR-DoP-h10/0003
Gegenstand
- Feuerverzinkter Stahl der Klasse 6.8
- Schrauben entsprechen der Norm NF EN ISO 4014:2011,
- Muttern entsprechen der Norm NF EN ISO 4032:2012.
Vorteile :
- Die Feuerverzinkungsbeschichtung ermöglicht den Einsatz der Schrauben in der Nutzungsklasse 3 im Sinne des Eurocode 5,
- Materialbeständigkeit: (Klasse 6.8)
Grenzgrenze σr = 600 MPa
Streckgrenze σe = 480 MPa,
- Materialbeständigkeit: (Klasse 5.6)
Grenzgrenze σr = 500 MPa
Streckgrenze σe = 300 MPa.
Anwendungen:
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz, Stahl.
- Porté: Massivholz, Verbundholz, Brettschichtholz, Stahl.
Einsatzbereiche

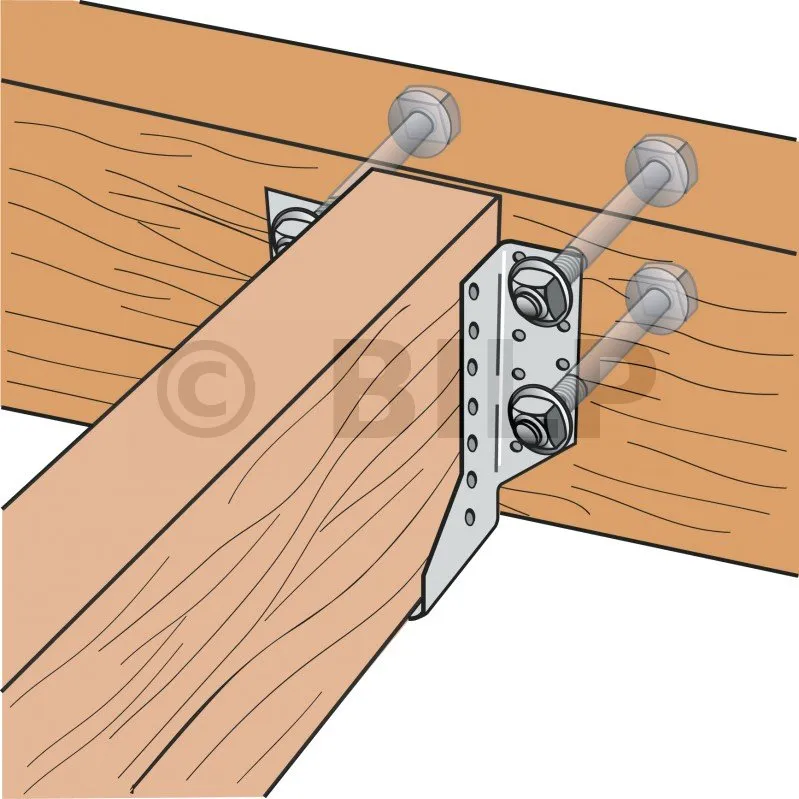

- Rahmenschuhe,
- Verstärkte gemischte Klammern,

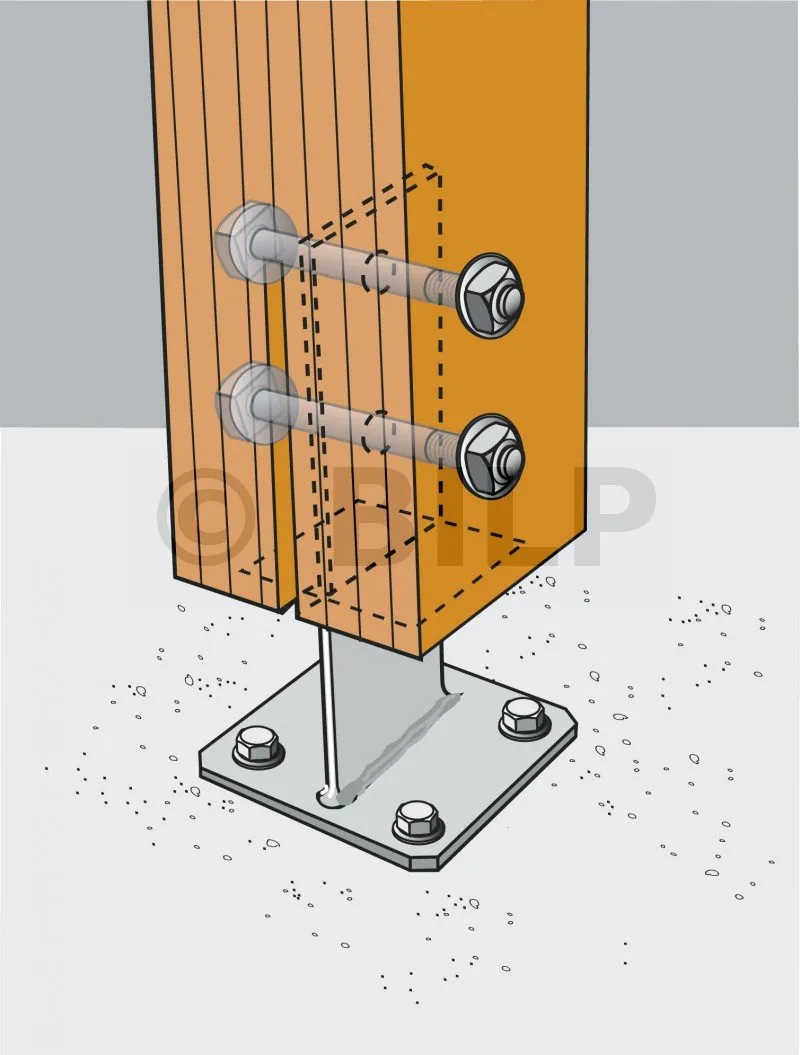

- Pfostenfüße.
Technische Daten

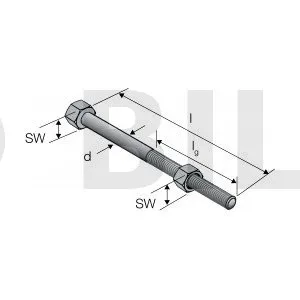

Abmessungen
| Befestigungsmaße [mm] | ||||
|---|---|---|---|---|
| Referenzen | d | l | lg | SW |
| BSH12/180 | 12 | 180 | 100 | 18 |
| BSH12/200 | 12 | 200 | 100 | 18 |
| BSH12/240 | 12 | 240 | 100 | 18 |
| BSH18/180 | 16 | 180 | 100 | 24 |
| BSH16/200 | 16 | 200 | 100 | 24 |
| BSH16/240 | 16 | 240 | 100 | 24 |
| BSH16/300 | 16 | 300 | 100 | 24 |
| BSH18/180 | 18 | 180 | 100 | 27 |
| BSH18/200 | 18 | 200 | 100 | 27 |
| BSH18/240 | 18 | 240 | 100 | 27 |
| BSH18/300 | 300 | 100 | 27 | |
| BSH18/325 | 18 | 325 | 100 | 27 |
| BSH18/350 | 18 | 350 | 100 | 27 |
| BSH18/375 | 18 | 375 | 100 | 27 |
| BSH18/450 | 18 | 450 | 100 | 27 |
| BSH20/180 | 20 | 180 | 100 | 30 |
| BSH20/240 | 20 | 240 | 100 | 30 |
| BSH20/300 | 20 | 300 | 100 | 30 |
Charakteristische Eigenschaften
| Charakteristische Eigenschaften | |
|---|---|
| Referenzen | Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm] |
| BSH12/180 | 95.9 |
| BSH12/200 | 95.9 |
| BSH12/240 | 95.9 |
| BSH16/180 | 202.7 |
| BSH16/200 | 202.7 |
| BSH16/240 | 202.7 |
| BSH16/300 | 202.7 |
| BSH18/180 | 275.3 |
| BSH18/200 | 275.3 |
| BSH18/240 | 275.3 |
| BSH18/300 | 275.3 |
| BSH18/325 | 275.3 |
| BSH18/350 | 275.3 |
| BSH18/375 | 275.3 |
| BSH18/450 | 275.3 |
| BSH20/180 | 362.1 |
| BSH20/240 | 362.1 |
| BSH20/300 | 362.1 |
