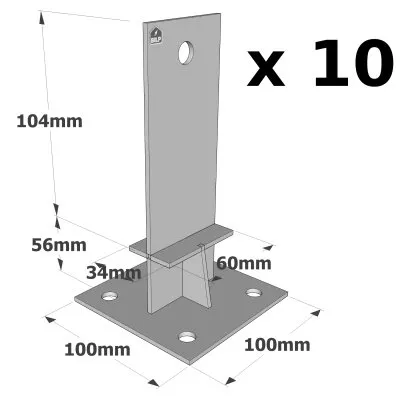

- Réf. PPSDT160_10
- ReferenzPPSDT160_10
- Herstellungfrançaise
- MarkeSIMPSON Strong-Tie
- Dicke4mm
- MaterialAcier S253JR suivant NF EN 10025
- Breite (B)60mm
- Breite (D)100mm
- Breite (E)100mm
- Bohrungen der Kopfplatte1Ø13
- Bohrungen der Bodenplatte4Ø14
- Holzverbindung auf starrem TrägerAm Pfosten : 1 STD12 ; auf Beton : 4Ø12 (WA-Dübel M12 ; Gewindestange M12), auf Stahl : Bolzen
- Maximal zulässige Belastung in Druckrichtung2.13 Tonnen
- Höhe (F)56mm
Pfostenträger im Steg mit Platte – PPSDT
Die Kernpfostenträger mit PPSDT-Typenschild ermöglichen die Erstellung diskreter und zuverlässiger Baugruppen. Ihre Kernkonstruktion gewährleistet das Heben von Lasten.
Merkmale :
Leistungserklärungen:FR-DoP-e07/0285
Technische Zulassungen: ETA-07/0285
Gegenstand :
- S253JR-Stahl gemäß NF EN 10025.
- Feuerverzinkte Oberfläche gemäß NF EN ISO 1461.
Vorteile :
- Speziell für die Aufnahme von Hebekräften konzipiert,
- Hohe Korrosionsbeständigkeit.
Anwendungen
Unterstützung:
- Träger: Holz, Beton, Stahl
- Getragen: Massivholz, Verbundholz, Brettschichtholz (Pfosten max. 200 x 200)
Einsatzbereiche:
- Markise,
- Pergola,
- Veranda,
- Terrasse,
- Konsole.
Technische Daten

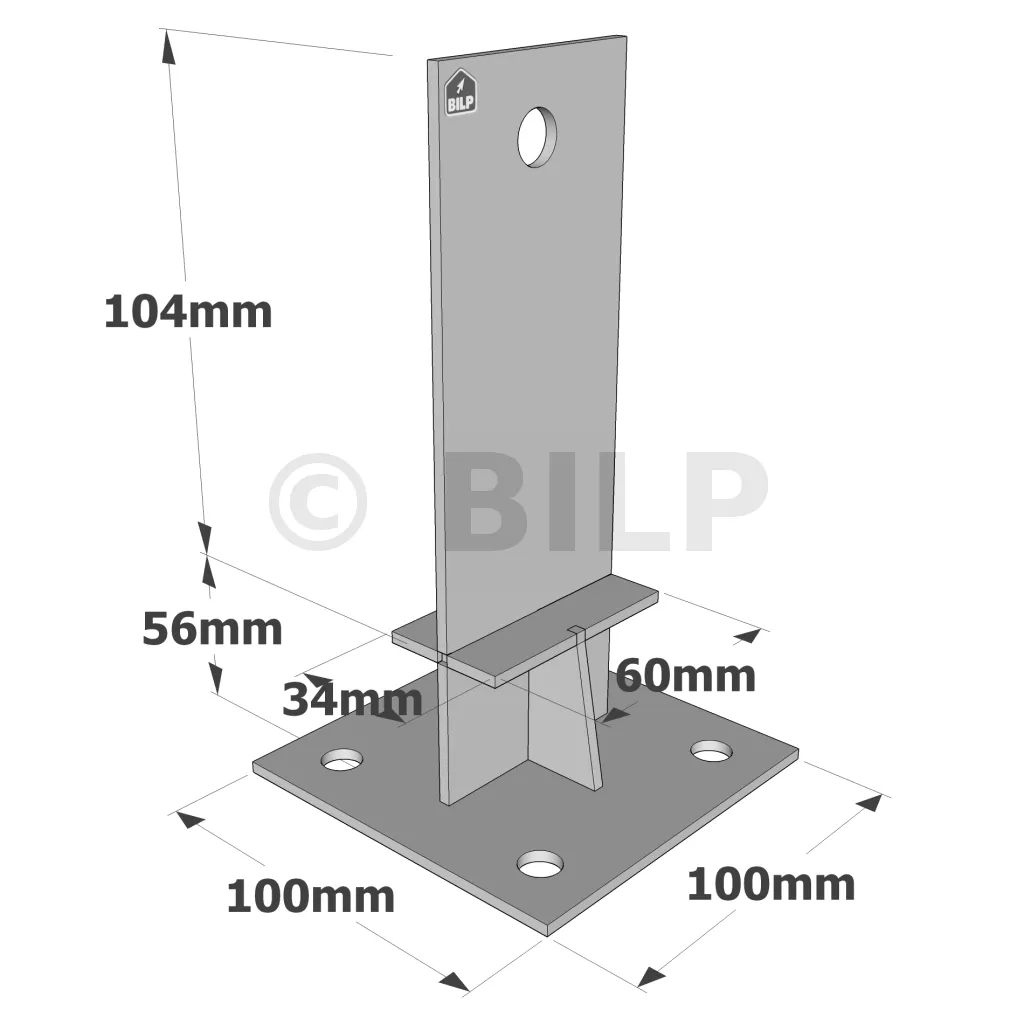

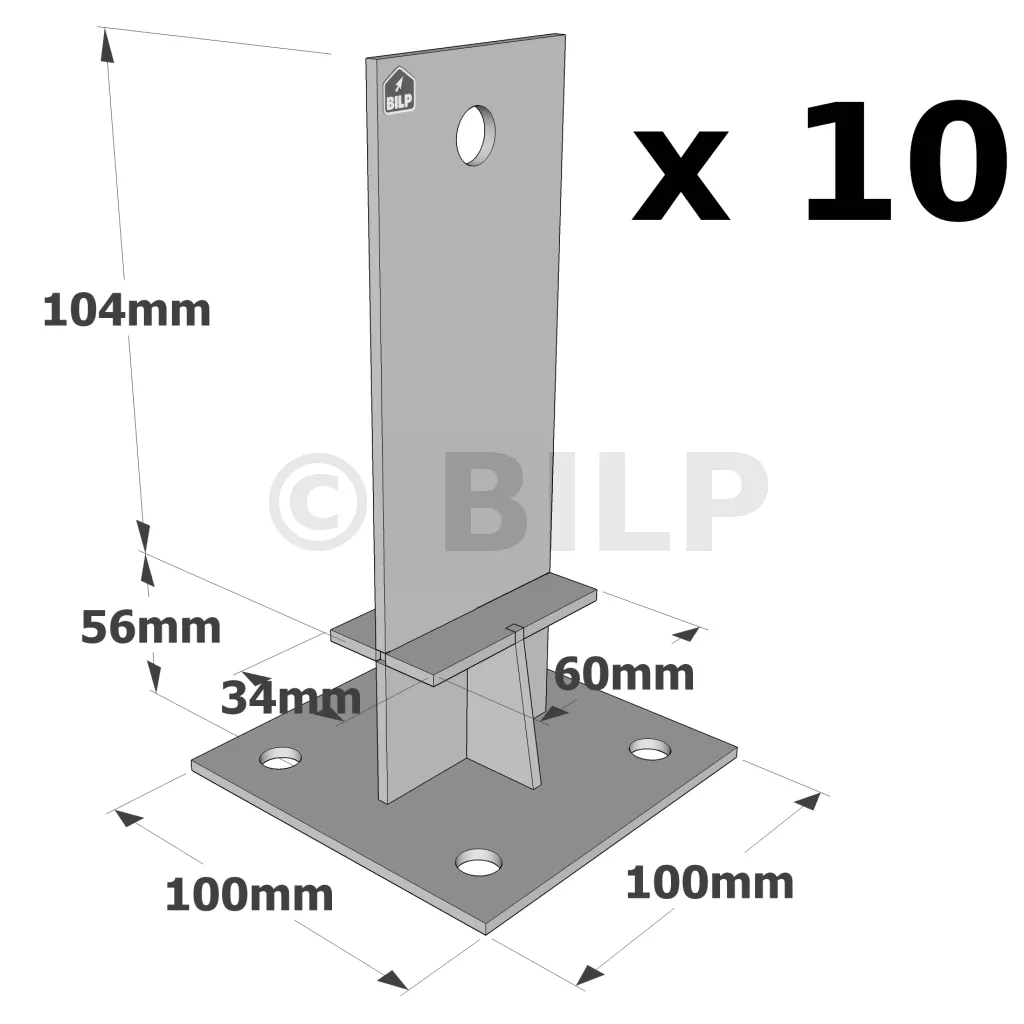

Abmessungen
| Referenzen | Abmessungen [mm] | Hohe Plattenlöcher | Niedrige Plattenlöcher | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | t | Ø13 | Ø17 | Ø14 | |
| PPSDT160 | 34 | 60 | 104 | 100 | 100 | 56 | 60 | 4 | 1 | - | 4 |
| PPSDT230 | 44 | 80 | 176 | 13 | 130 | 58 | 80 | 4 | 2 | 1 | 4 |
Merkmalswerte
| Referenzen | Kennwerte - Holzverbindung auf starrem Träger | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte – Holz C24 [kN] | |||||||
| Auf Pfosten | Auf Beton | R1.k | R2.k | R3.k | R4.k | |||
| Menge | Typ | Menge | Typ | |||||
| PPSDT160 | 1 | STD12 | 4 | Ø12* | 40,5/kmod^0,5 | 8.4 | 5.5 | 7,0/kmod^0,5 |
| PPSDT230 | 2 | STD12 | 4 | Ø12* | 53,5/kmod^0,5 | 23 | min(15;13,7/kmod) | 9,3/kmod^0,5 |
*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Achsabstand und Randabständen zu wählen.
Vereinfachte Kennwerte
| Referenzen | Vereinfachte Kennwerte - Holzverbindung auf starrem Träger | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Vereinfachte Kennwerte – Holz C24 [kN] | |||||||
| Auf Pfosten | Auf Beton | R1.k* | R2.k | R3.k* | R4.k * | |||
| Menge | Typ | Menge | Typ | |||||
| PPSDT160 | 1 | STD12 | 4 | Ø12** | 45.3 | 8.4 | 5.5 | 7.9 |
| PPSDT230 | 2 | STD12 | 4 | Ø12** | 59.8 | 23 | 15 | 10.5 |
* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.
** Informationen zur Auswahl des richtigen Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,
je nach Betonart, Achsabstand und Randabständen zu wählen.
Durchführung
Befestigungen
Auf Holz:
Auf Beton:
- Mechanischer Knöchel: goujon WA M12-104/5.
- Chemischer Anker: Harz AT-HP + Gewindestange LMAS M12-150/35.
Auf Stahl:

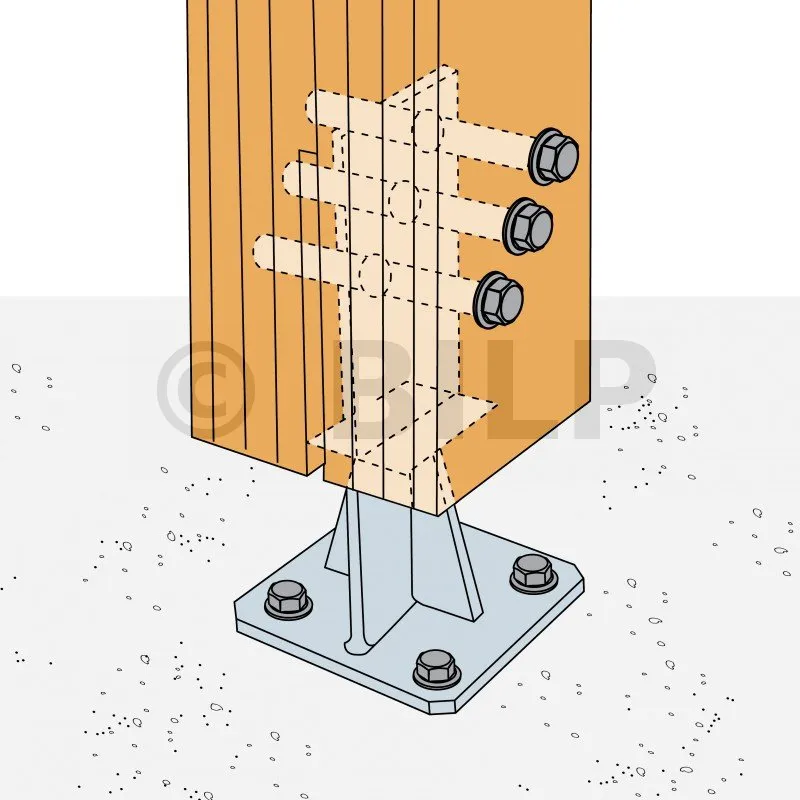

Einrichtung
Oberteil:
1. Machen Sie eine vertikale Kerbe im Kern des Pfostens (Breite abhängig von der Dicke des Kerns).
2. Identifizieren Sie die Position der Stifte (oder Bolzen) an den Seiten des Pfostens
3. Bohren Sie den Pfosten quer, um die Stifte einzuführen (Bohrdurchmesser abhängig vom Durchmesser des Stifts).
4. Positionieren Sie die Basis des Pfostens im Steg und setzen Sie die Stifte ein
Unterteil:
1. Befestigen Sie den Pfostenfuß am Pfosten.
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe.
3. Positionieren Sie den Pfosten und schließen Sie die Befestigung am Boden ab.
