- Réf. E20/3
- ReferenzE20/3
- Herstellungfrançaise
- MarkeSIMPSON Strong-Tie
- MaterialAcier galvanisé S250GD + Z275 suivant NF EN 10346
- Bohrungen der Lasche B16Ø5, 4Ø11
- Bohrungen der Lasche C6Ø5 - 1Ø11x22
- Holz-/Holzbefestigung - Träger/TrägertypAile B : 7 ; Aile C : 6 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
- Holz-/Holzbefestigung - Pfosten-/Trägertyp-
- Holz-/starre Stützenbefestigung - Träger-/starrer StützentypAile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
- Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp-
- EAN Code3523140887906
- HOLZ/HOLZ-Befestigung - Totalvernagelung2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
- HOLZ/HOLZ-Befestigung - Teilvernagelung2 équerres Aile A : 12 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 9 CNA Ø4.0x35 ou Ø4.0x50 mm
- HOLZ/starre Stützenbefestigung - vollständige Vernagelung2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)
- Befestigung von Holzträger auf Holzpfosten - Teilausnagelung2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 8 CNA Ø4.0x35 ou Ø4.0x50 mm
- Befestigung von Holzpfosten an Holzträger2 équerres Aile A : 18 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
- Befestigung von Kreuzlagenholz-Träger an Kreuzlagenholz-Träger2 équerres Aile A : 5xSSH10x80 ou Aile B : 4xSSH10x80
- Bohrungen der Lasche A24Ø5, 5Ø11
- HOLZ/starre Stützenbefestigung - Teilvernagelung2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)

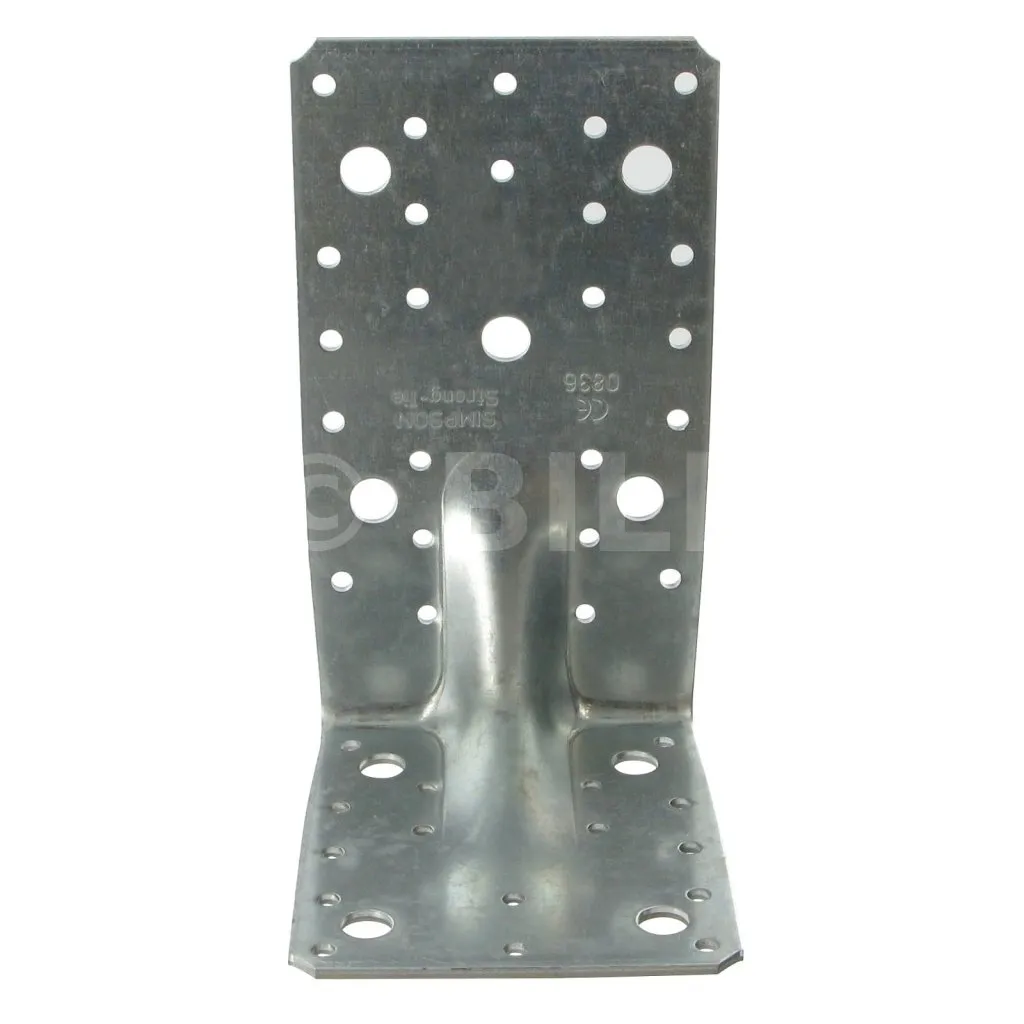

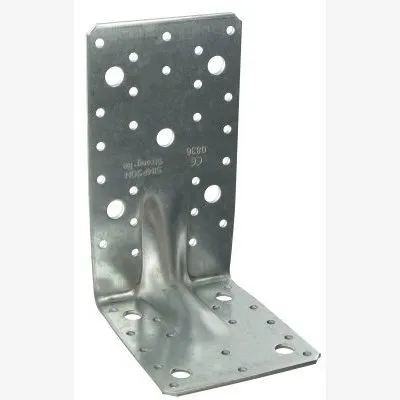

Großer verstärkter Bügel E20/3
Die verstärkten E20/3-Halterungen sind die effizientesten in unserem Sortiment. Sie passen sich allen Konfigurationen struktureller Baugruppen an, unabhängig davon, ob es sich um Verbindungen auf Holz oder Beton handelt.
Merkmale
Technische Zulassungen:ETA-06/0106;
Leistungserklärungen:FR-DoP-e06/0106 ;
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Dicke: 3 mm.
Vorteile
- Sehr widerstandsfähig gegen Zug- und Scherkräfte,
- Große Vielseitigkeit im Einsatz.
Anwendungen
Unterstützung
- Träger: Massivholz, Brettschichtholz, Beton, Stahl usw.
- Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile usw.
Einsatzbereiche
- Befestigung von Traversen,
- Verkleidungsschienen und Pfosten,
- Anker für Sparren, Konsolen, Kopfstücke usw.
Technische Daten
Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen Flügel A | Bohrungen Flügel B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
| E20/3 | 170 | 113 | 95 | 3 | 24 | 5 | 16 | 4 |

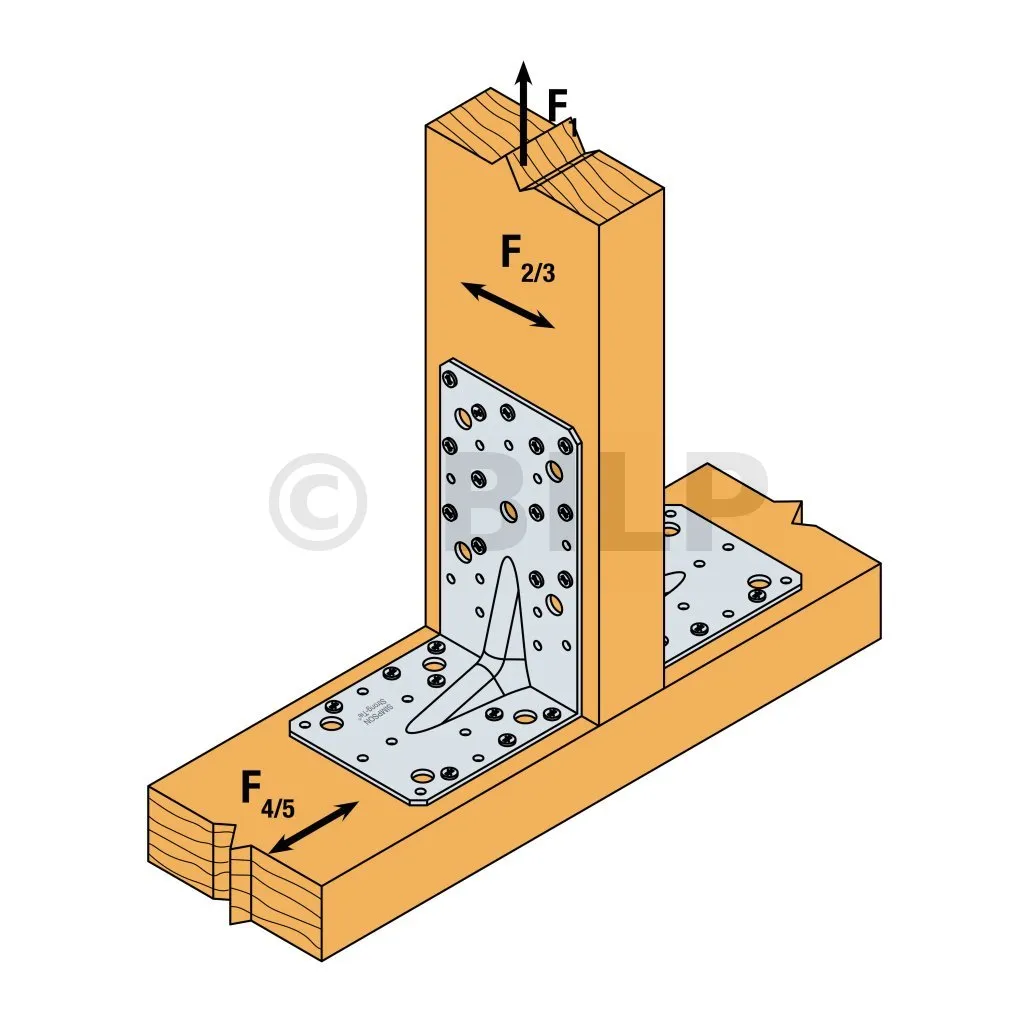

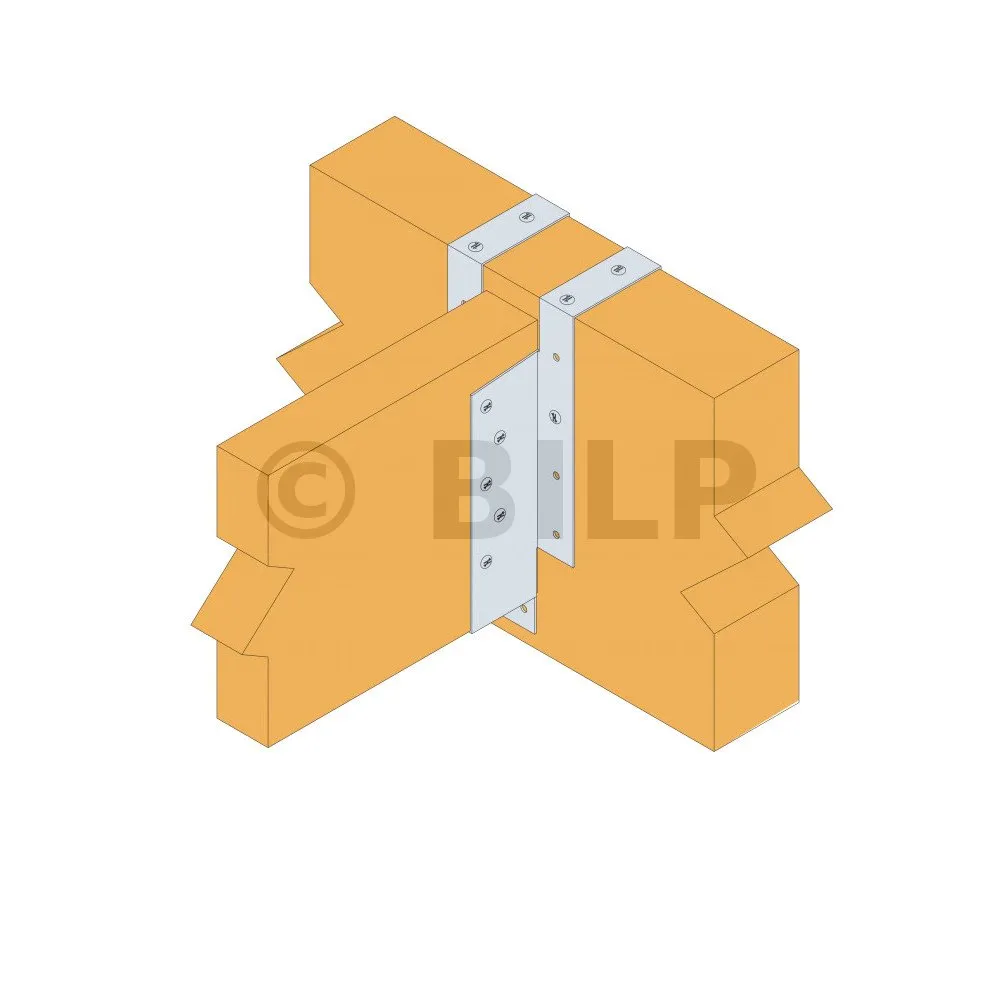

Kennwerte - Holz-Holz-Verbindung - 2 Konsolen - Vollnagelung
| Referenzen | Kennwerte - Holz-Holz-Verbindung - Vollvernagelung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||||
| Menge | Menge | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 24 | 16 | 7.34 | 8.95 | 11.77 | 14.71 | 19.89 | 21.86 | 26.61 | 28.31 |
Kennwerte - Holz-Holz-Verbindung - 2 Klammern - Teilvernagelung
| Referenzen | Kennwerte - Holz-Holz-Verbindung - Vollvernagelung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||||
| Menge | Menge | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 12 | 9 | 5.56 | 6.78 | 8.78 | 10.97 | 15 | 16.48 | 20.22 | 21.51 |
Kennwerte - Holzbalkenverbindung zum Holzpfosten - 2 Konsolen - Teilvernagelung
| Referenzen | Kennwerte - Holz-Holz-Verbindung - Vollvernagelung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||||
| Menge | Menge | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 13 | 8 | 5.56 | 6.78 | 8.78 | 10.97 | 11.77 | 12.93 | 15.91 | 16.92 |
Kennwerte - Holzpfosten-Holzbalken-Verbindung - Teilvernagelung - 2 Konsolen
| Referenzen | Kennwerte - Holzpfosten-Holzbalken-Verbindung | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||
| Flügel A | Flügel B | R2.k = R3.k | ||||
| Menge | Menge | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 18 | 16 | 12.67 | 15.45 | 19.31 | 24.14 |

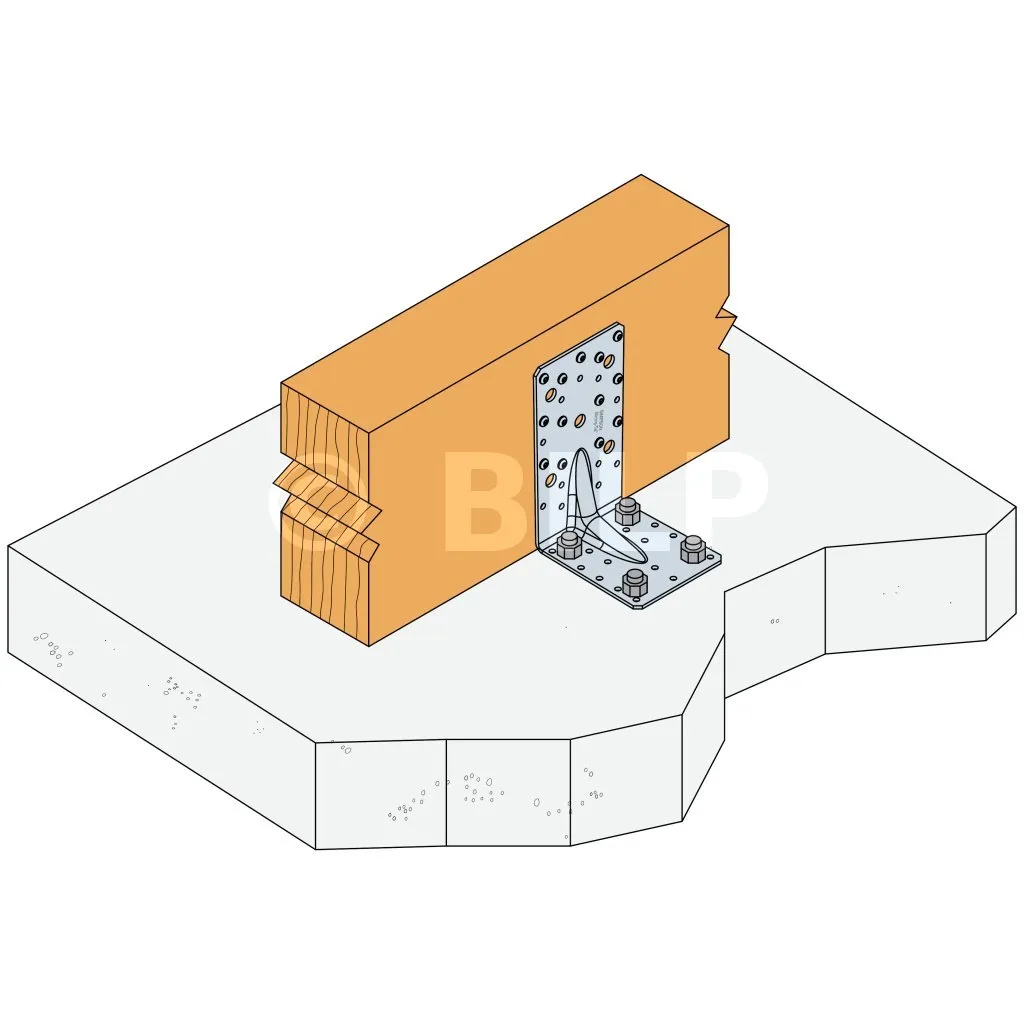

Kennwerte – Holz-Beton-Verbindung – 2 Konsolen – Vollvernagelung
| Referenzen | Kennwerte - Holzverbindung auf starrem Träger - Vollständige Vernagelung | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||||||
| Menge | Typ | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 24 | CNA | 4 | Ø10 | 53.7 | 65.5 | 71 | 88.8 | 39 | 42.9 | 44.7 | 47.5 |
Merkmale Werte – Holz-Beton-Verbindung – 2 Klammern – Teilweise Nagelung
| Referenzen | Kennwerte - Holzverbindung auf starrem Träger - Teilvernagelung | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||||||
| Menge | Typ | Menge | Typ | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 13 | CNA | 4 | Ø10 | 30.2 | 36.9 | 40 | 50 | 25.4 | 28 | 29.1 | 31 |
Kennwerte - CLT auf CLT - Verbindungsschrauben Ø10 - 2 Klammern
| Referenzen | Kennwerte – CLT-Träger auf CLT-Träger – Verbindungsschrauben Ø10 – 2 Halterungen | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - CLT-Holz - 2 Konsolen pro Montage [kN] | |||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||
| Menge | Typ | Menge | Typ | SSH10x80 | SSH10x80 | |
| E20/3 | 5 | SSH | 4 | SSH | 29 | 26 |
Durchführung
Befestigungen
Auf Holz:
- Beringte Spitzen CNA Ø4.0x35 ou CNA Ø4.0x50 mm,
- Schrauben CSA Ø5.0x35 oder CSA Ø5.0x40,
- Boulons,
- Tirefonds,
- SSH Ø 10.0 x 80 mm (CLT / CLT)
Auf Beton:
Fester Betonträger:
- Mechanischer Anker: Bolzen WA M10-78/5 ou WA M12-104/5,

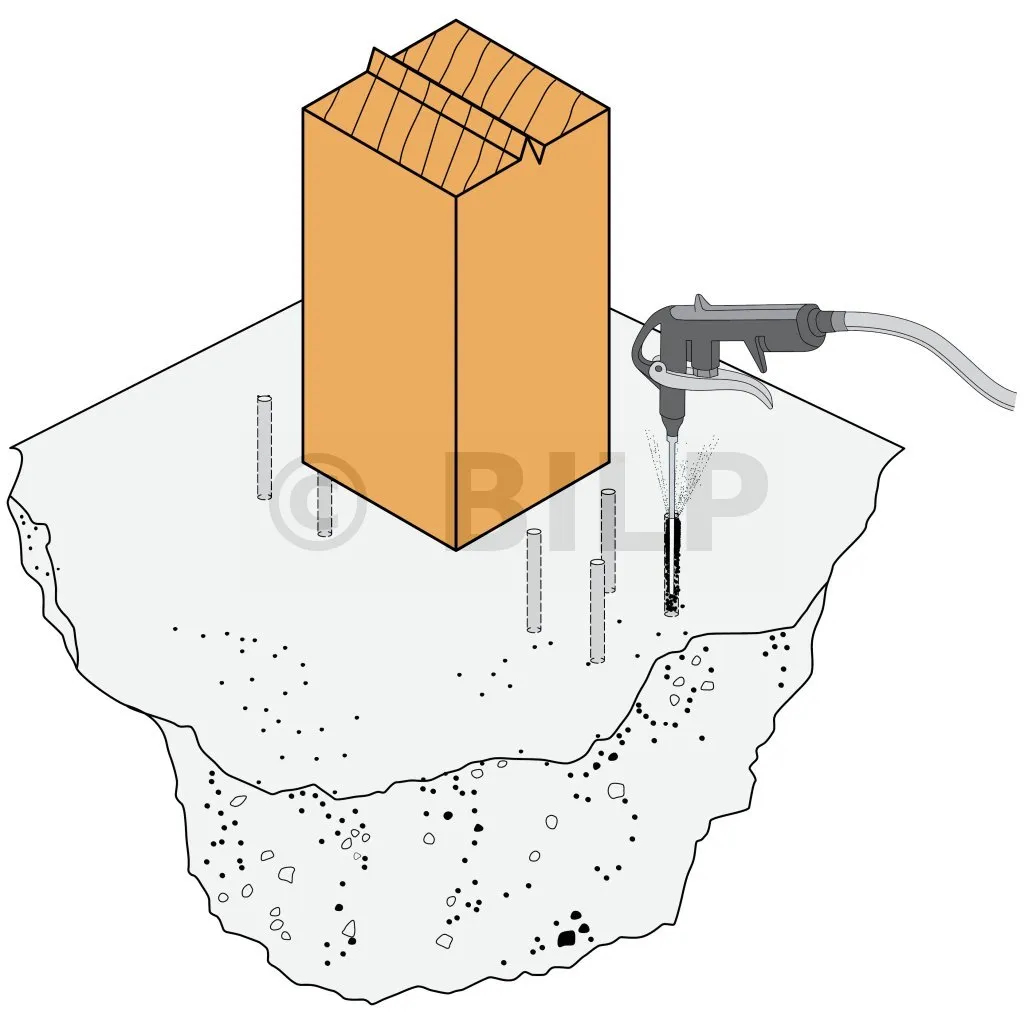

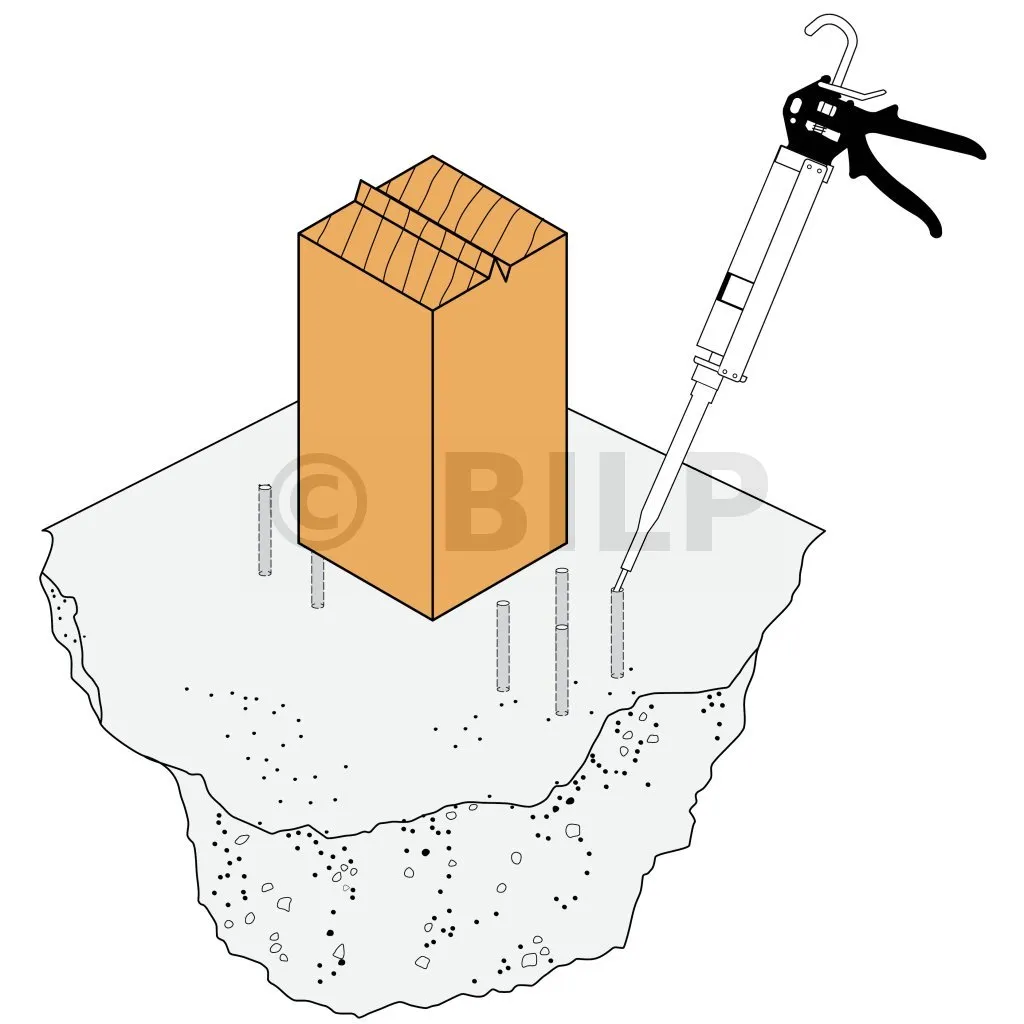

- Chemischer Anker: Harz AT-HP + Gewindestange LMAS M10-120/25.
Hohle Mauerwerksunterstützung:
Chemischer Anker: Harz AT-HP oder POLY-GP + Gewindestange LMAS M10-120/25 + Sieb SH16x130.
Auf Stahl:
Einrichtung

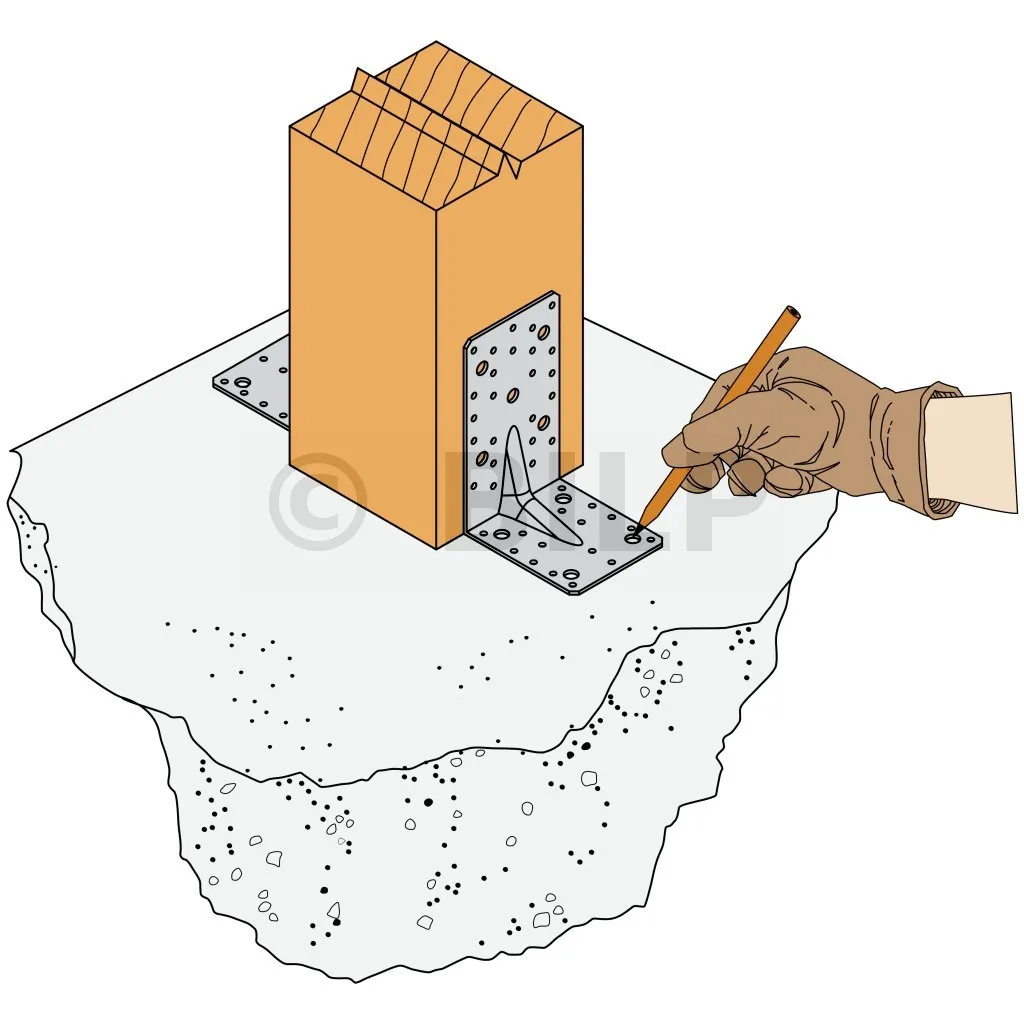

1. Bringen Sie das zu befestigende Element näher an den Träger.
2. Zeigen Sie auf das Element. Dies kann auch mit geeigneten Schrauben verschraubt werden.
3. Wenn die Stütze aus Holz ist, wird die Halterung ebenfalls angespitzt oder angeschraubt.

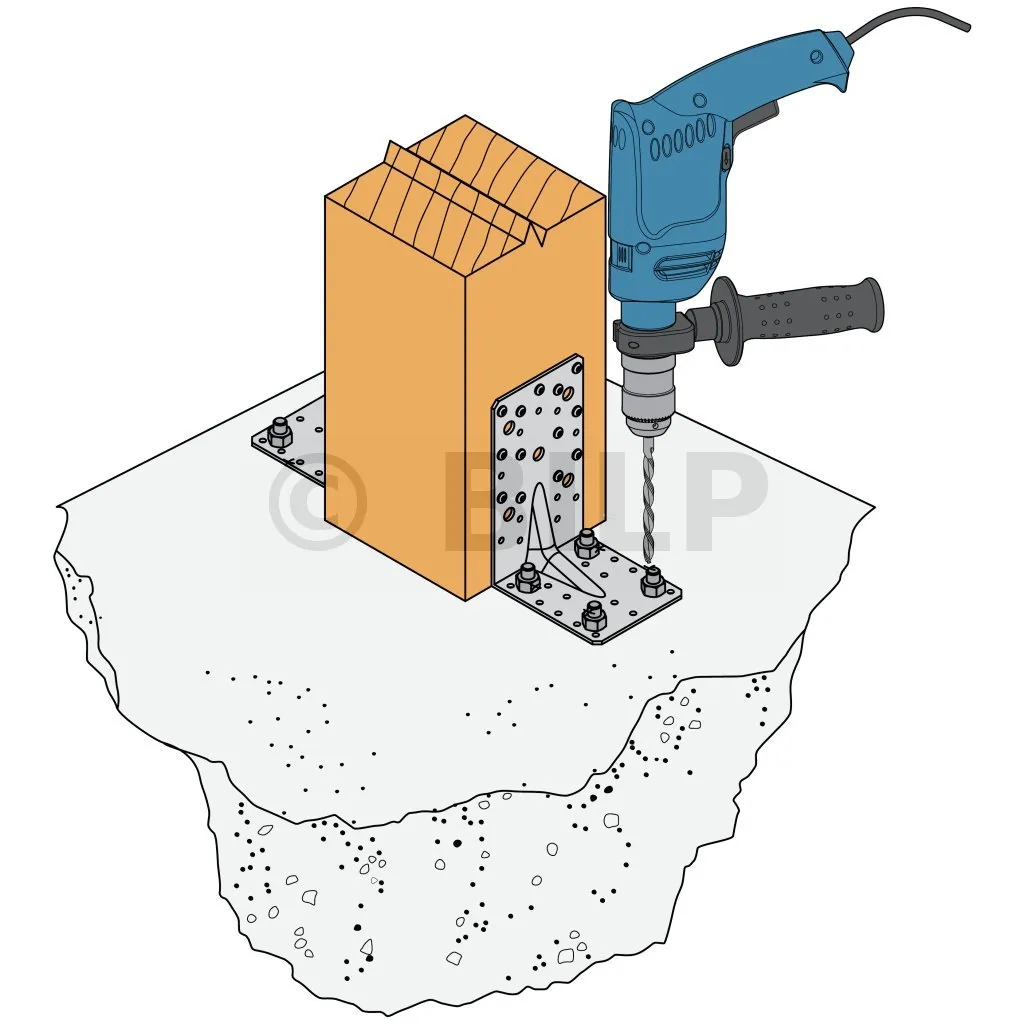

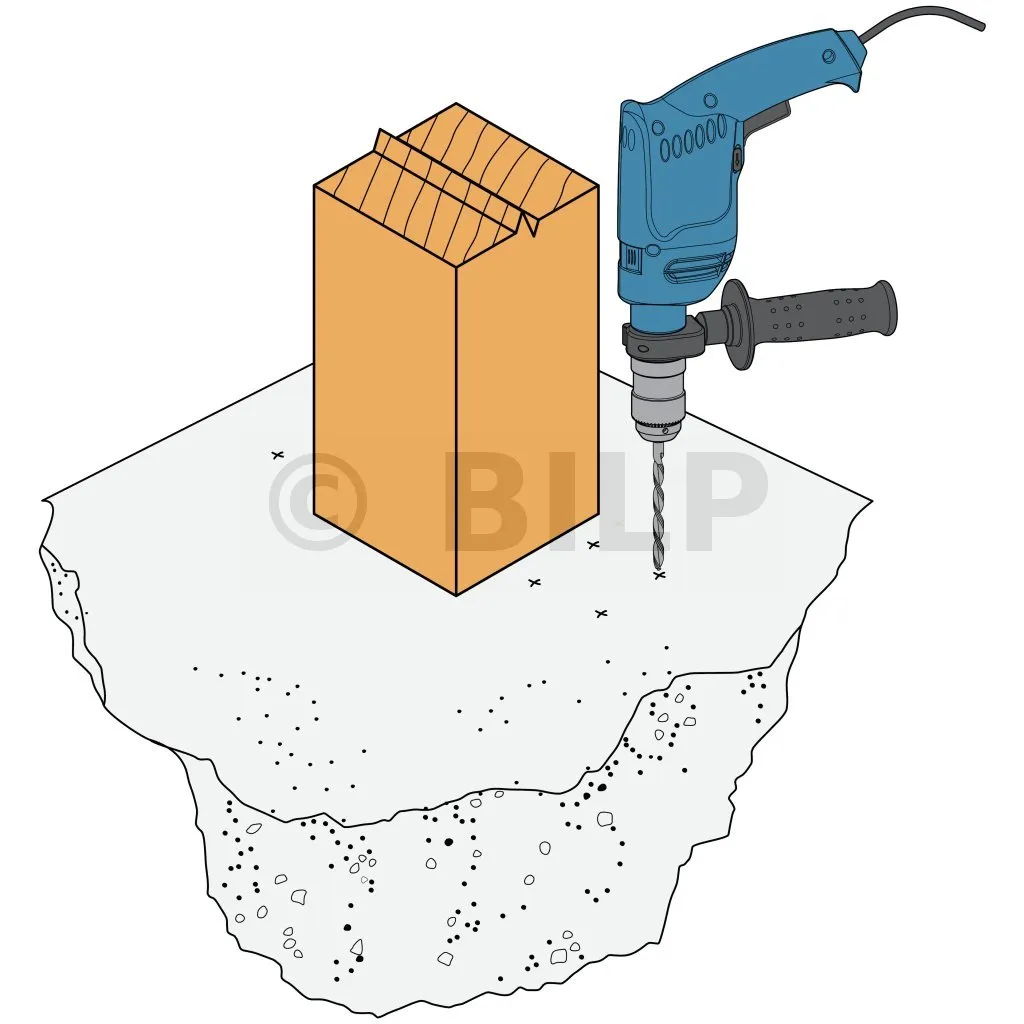

4. Wenn die Stütze aus Beton besteht, befestigen Sie die Halterung unter Beachtung der Installationsempfehlungen für den gewählten Anker.
