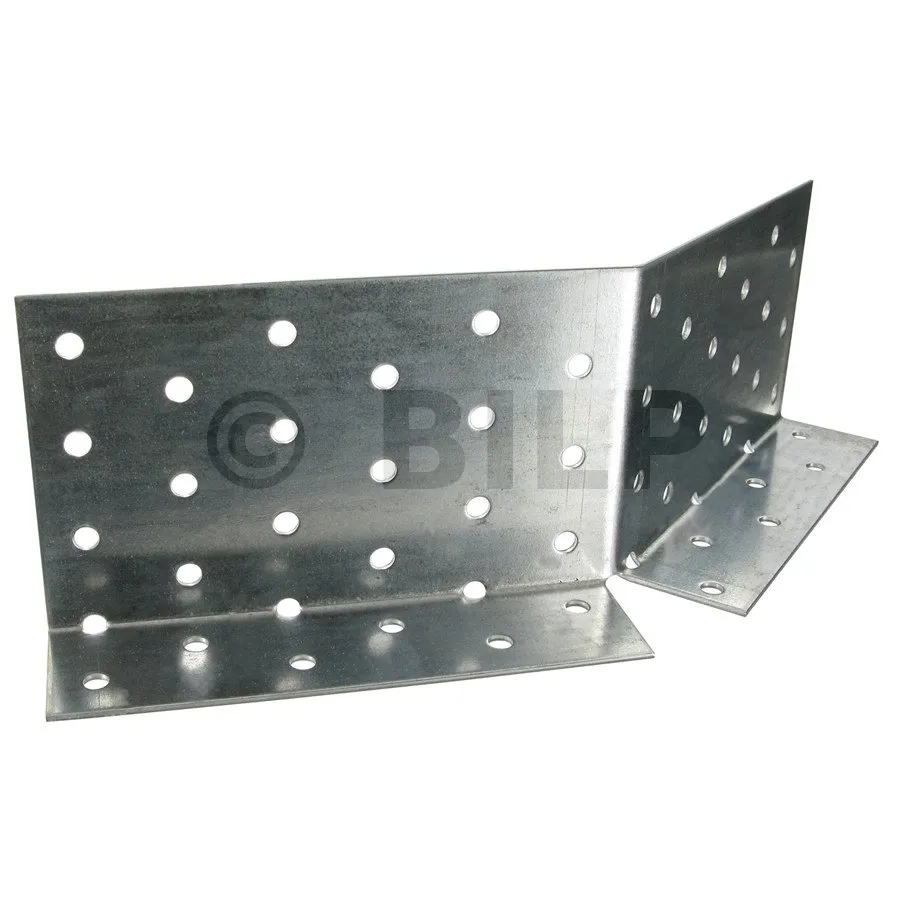

- Réf. LEA240/30/70/1.5
Verbindungsperson Empannon Arêtier
Die LEA-Hüftspanverbindung ermöglicht es, die Verbindung zwischen Hüfte und Span in einem Winkel von 45° herzustellen.
Merkmale :
Leistungserklärungen:FR-DoP-e08/0053
Technische Zulassungen: ETA-08/0053
Gegenstand :
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Dicke: 1,5 mm.
Vorteile :
- Design, das eine perfekte Positionierung der Stange ermöglicht.
Anwendungen
Unterstützung:
- Bauernhaus.
Einsatzbereiche:
- Schaukelaufsatz.

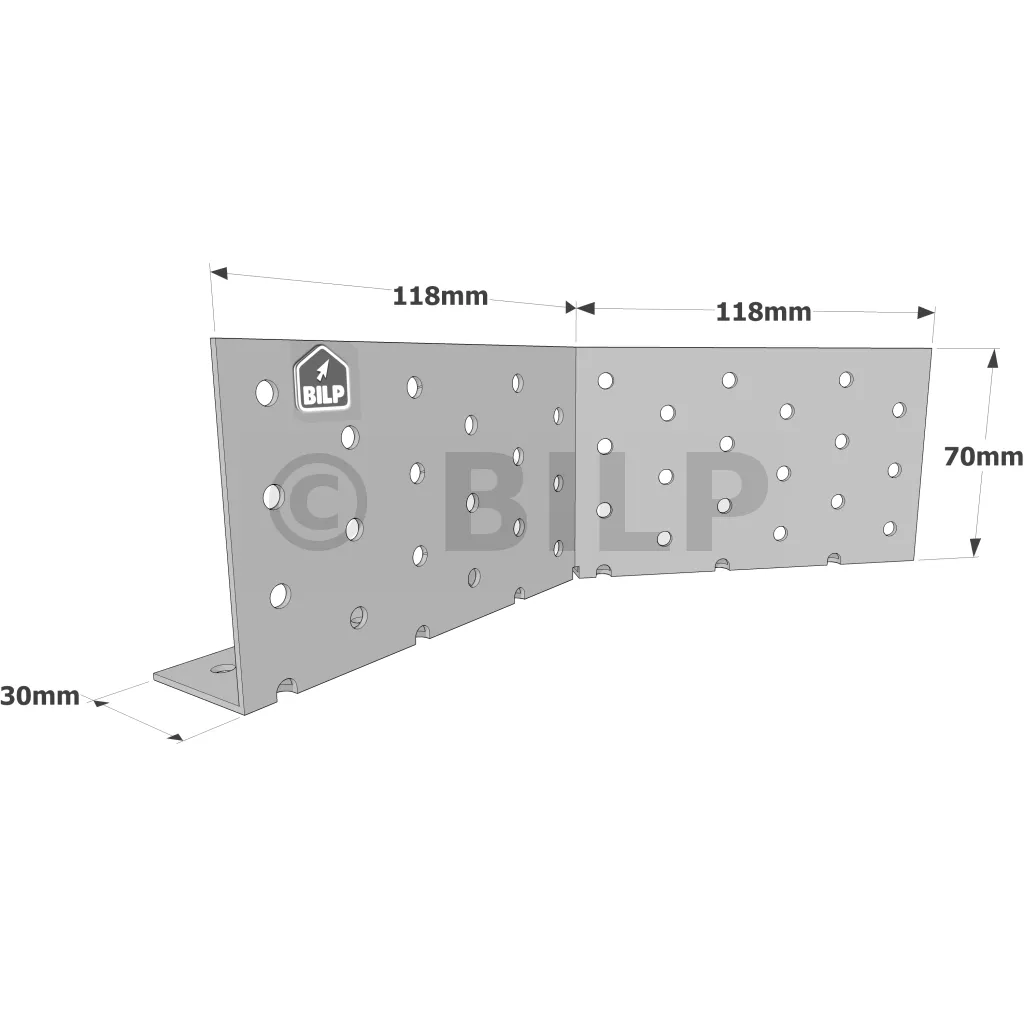

Abmessungen und charakteristische Werte
| Referenzen | Abmessungen [mm] | Bohren | Kennwerte in kNHolz der Klasse C24 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | Dicke [mm] | Flügel A | Flügel B | Down | Aufsteigend | |
| LEA240/30/70/1.5 | 118 | 118 | 30 | 70 | 12 - Ø4.0x35 | 6 - Ø4.0x35 | 2.7 | 2.3 |
Befestigungen
- Beringte Spitzen CNA Ø4,0 x 35 mm.

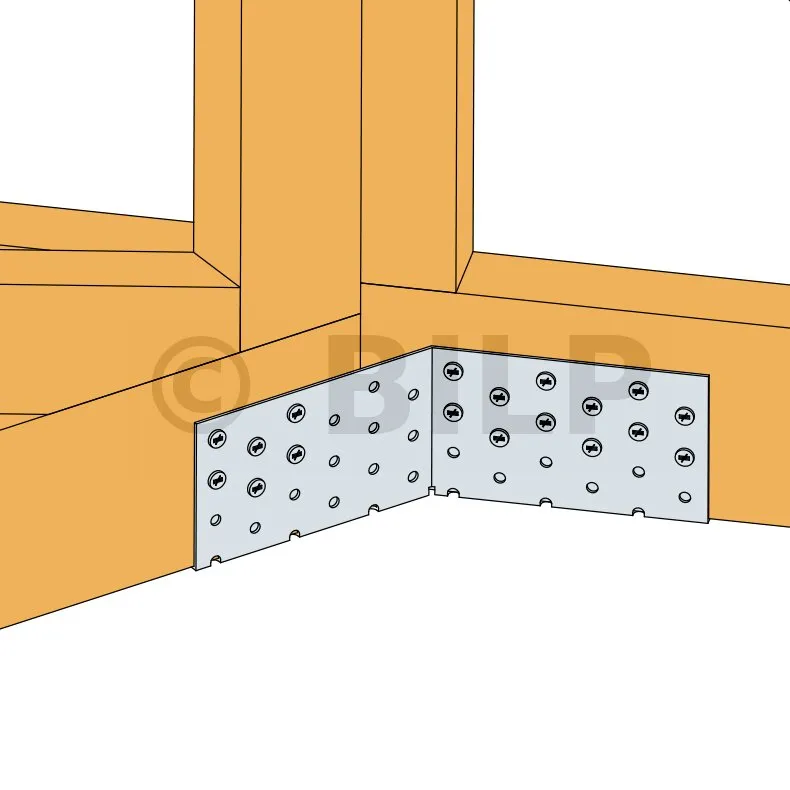

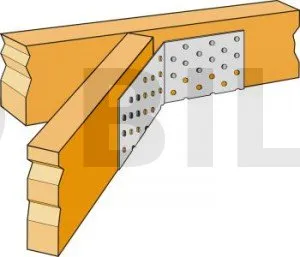

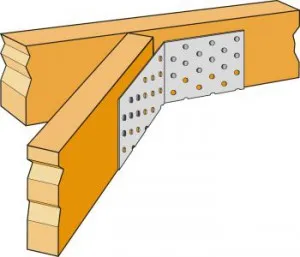

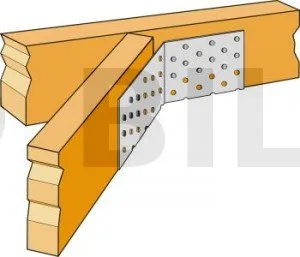

Einrichtung
Auf Holz:
1. Verfolgen Sie die Position des auf dem Träger getragenen Balkens.
2. Präsentieren Sie den Huf und befestigen Sie die Flügel auf jeder Seite.
3. Passen Sie den Schuh im Verhältnis zu den Linien an: Der Schuh muss oben etwas offener sein als unten, um die Installation des Stützbalkens zu erleichtern.
4. Schließen Sie die Befestigung an jedem Flügel ab.
5. Präsentieren Sie den im Schuh getragenen Balken und befestigen Sie ihn durch teilweises oder vollständiges Nageln.
