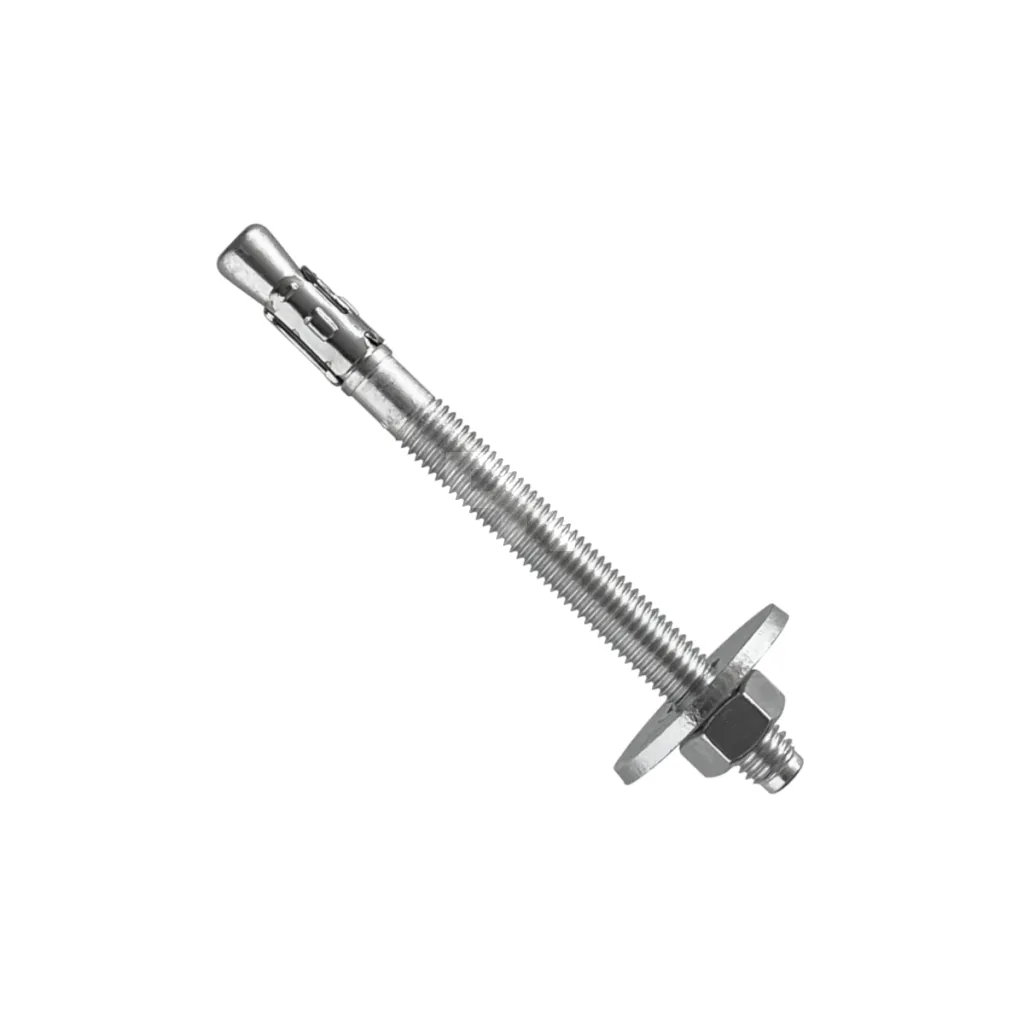

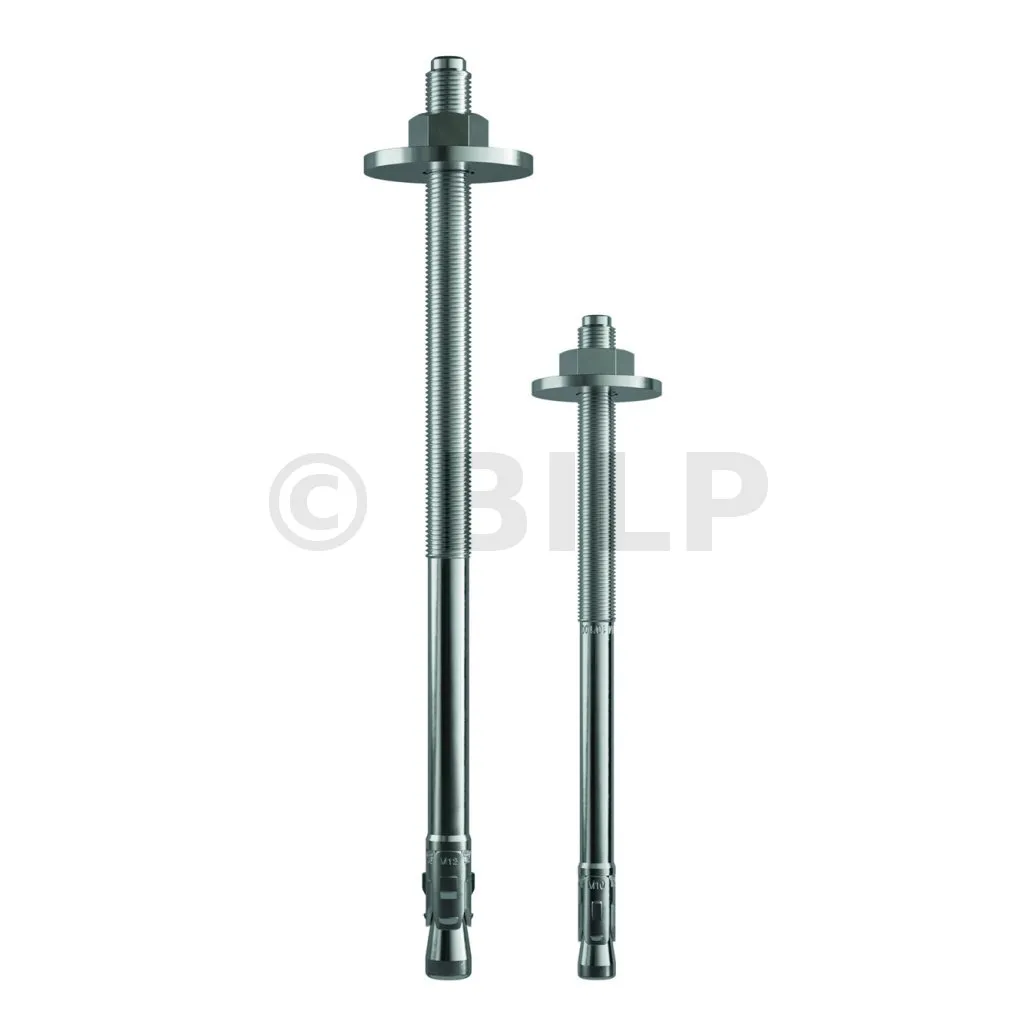

Ankerbolzen FM 753 evo mit breiter Unterlegscheibe
Ankerdübel FM 753 sind Spreizdübel auf Betonträgern. Diese Dübel werden mit vormontierten breiten Unterlegscheiben geliefert und eignen sich ideal für Holz-Beton-Montagen.
Merkmale
Gegenstand
- Elektroverzinkter Stahl.
Vorteile
- Abstand zum Rand und kleine Achsabstände,
- Einfache und schnelle Installation: vormontierte Mutter und Unterlegscheibe und reduzierte Verankerungstiefe; Ø Gewinde = Ø Bohrung,
- Gewindeschutz bei der Montage: verstärkte Schlagstelle.
- Markierung am Kopf: Identifizierung der Abmessungen des Bolzens nach der Installation.
- Vormontierte breite Unterlegscheibe
Anwendung
Einsatzbereiche

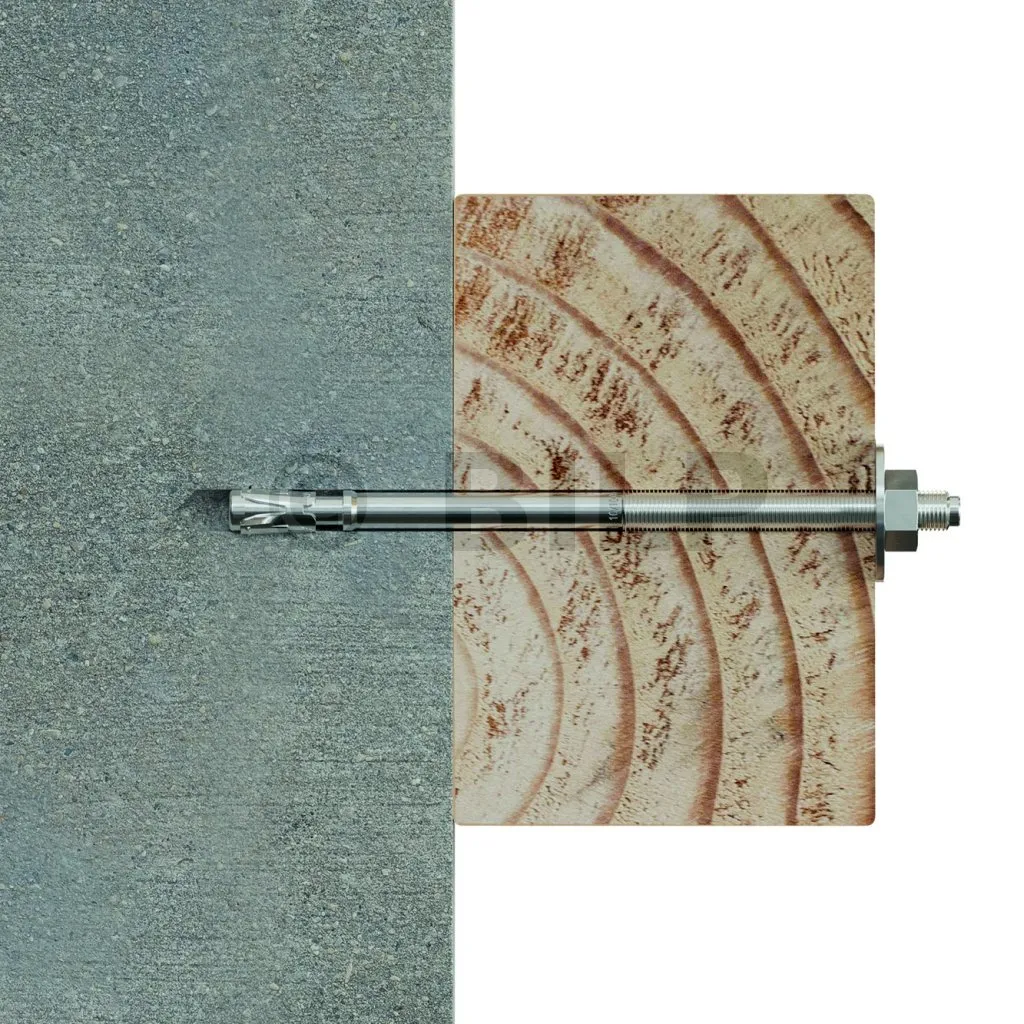

- Glattes Holz auf Beton

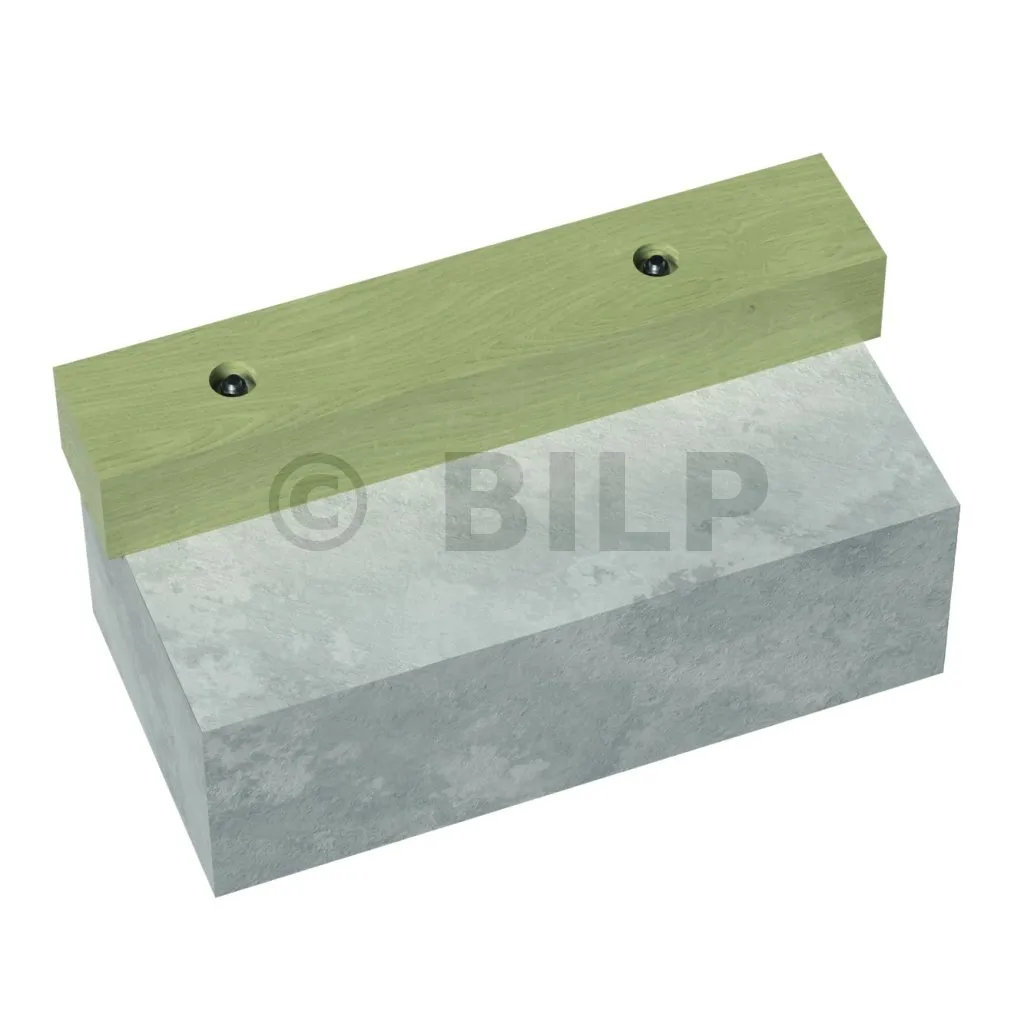

- Holzwand auf Beton
Unterstützung
- Ungerissener Beton,

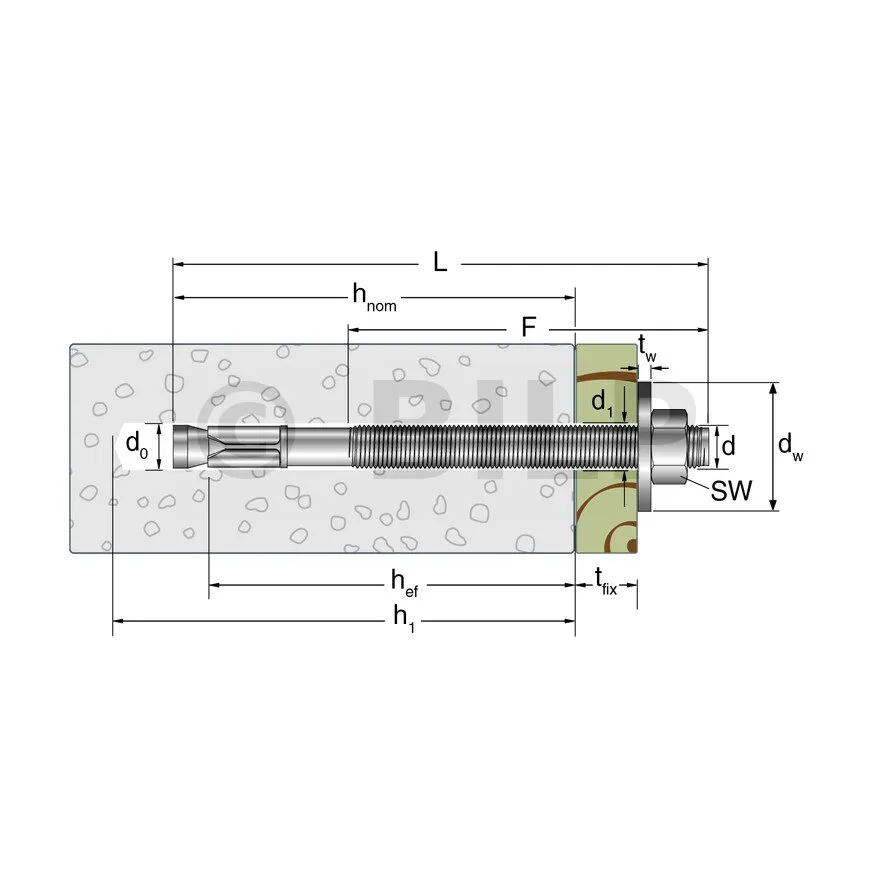

Abmessungen
| Referenzen | Abmessungen [ØxL] | ID1) | Dicke des zu befestigenden Teils [tfix] | Bohrdurchmesser [d0] | Prof. min. Bohrtiefe [h1] | Minimale Verankerungstiefe [hef] | Nennmäßige Verankerungstiefe | maximaler Bohr-Ø in zu befestigenden Stücken [df] | Ep . Mindestauflage [hmin] | Anzugsdrehmoment [Tinst] | Flachschlüsselöffnung [SW] | Menge pro Karton |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75345B1012300 | M10x123 | G | 50 | 10 | 70 | 50 | 60 | 12 | 100 | 30 | 17 | 25 |
| 75345B1017300 | M10x173 | I | 100 | 10 | 70 | 50 | 60 | 12 | 100 | 30 | 17 | 25 |
| 75345B1214900 | M12x149 | G | 50 | 12 | 90 | 65 | 78 | 14 | 130 | 50 | 19 | 25 |
| 75345B1219900 | M12x199 | I | 100 | 12 | 90 | 65 | 78 | 14 | 130 | 50 | 19 | 25 |
Markierung am Längenerkennungskopf
- kurze Version mit reduzierter Verankerungstiefe
- nicht durch die CE-Kennzeichnung abgedeckt
Berechnungswerte – Isolierter Anker – Kein Randabstand
| Referenzen | Berechnungswerte – Ungerissener Beton (3) [kN] | |||
|---|---|---|---|---|
| Abmessungen [ØxL] | Zug - NRd (1) | Scherkraft - VRd (1-2) [kN] | Biegemoment MRd [Nm] | |
| C20/25 | C20/25 | |||
| 75345B1012300 | M10x123 | 11.6 | 11.6 | 37.3 |
| 75345B1017300 | M10x173 | 11.6 | 11.6 | 37.3 |
| 75345B1214900 | M12x149 | 17.2 | 20.1 | 65.3 |
| 75345B1219900 | M12x199 | 17.2 | 20.1 | 65.3 |
1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).
Berechnungswerte – isoliertes Sprunggelenk – Prof. reduzierte Verankerung – kein Abstand zu den Rändern
| Referenzen | Abmessungen [ØxL] | Reduzierte Verankerungstiefe [hef,r] | Charakteristischer Achsabstand für hef,r (5) [Scr,red] [mm ]} } | Abstand zur charakteristischen Kante für hef,r [Ccr,red] [mm] | Minimaler Achsabstand für hef,r [Smin,red] [mm] | Abstand an der minimalen Kante für hef,r [Cmin,red] | Berechnungswert – Spannung und Scherung – Nrd [kN] |
| 75345B1012300 | M10x123 | 35 | 105 | 55 | 50 | 50 | 4.7 |
| 75345B1017300 | M10x173 | 35 | 105 | 55 | 50 | 50 | 4.7 |
| 75345B1214900 | M12x149 | 50 | 150 | 75 | 70 | 70 | 7.2 |
| 75345B1219900 | M12x199 | 50 | 150 | 75 | 70 | 70 | 7.2 |
Gültiger Scherwert bei Randabstand c>10 x hef,r
Durchführung
Montage
Montagedaten
| Referenzen | Abmessungen [ØxL] | Bohrdurchmesser [d0] | Prof. Min. Bohrung [h1] | Max. Bohr-Ø im zu befestigenden Teil [df] | Öffnung des Schlüssels auf der Fläche [SW] | Anzugsdrehmoment [Tinst] | Verankerung Tiefe [hef] | Ep. Mindestauflager [hmin] | Charakteristischer Achsabstand (5) [Scr,N] [mm] | Charakteristischer Randabstand [ccr,N] [mm] | Distance entraxes mini [Smin] [mm] | Distance au bord mini [Cmin] [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75345B1012300 | M10x123 | 10 | 70 | 12 | 17 | 30 | 50 | 100 | 150 | 75 | 50 | 50 |
| 75345B1017300 | M10 x173 | 10 | 70 | 12 | 17 | 30 | 50 | 100 | 150 | 75 | 50 | 50 |
| 75345B1214900 | M12x149 | 12 | 90 | 14 | 19 | 50 | 65 | 130 | 195 | 98 | 70 | 70 |
| 75345B1219900 | M12x199 | 12 | 90 | 14 | 19 | 50 | 65 | 130 | 195 | 98 | 70 | 70 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
