Ankerbolzen - Breite Unterlegscheibe - FM753 EVO LW M10X173 - Réf. 75345B1017300

bald VERFÜGBAR
Versand unter 10 Tagen.
36€80
  inkl. MWST  / Boite de 25 goujons
    • M10
    • 173mm
    • Plate large
    • Karton mit 25 Stück
  • Andere Wahlmöglichkeiten

  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    75345B1017300
  • Marke
    SIMPSON Strong-Tie
  • Herstellung
    Française
  • Maximale Dicke der zu befestigenden Teile (tfix)
    100mm
  • Maximaler Durchmesser der zu befestigenden Teile (df)
    12mm
  • Verankerungstiefe (hef)
    50mm
  • Lochdurchmesser x minimale Lochtiefe (d0 x h1)
    10 x 70mm
  • Bohrungsdurchmesser
    10mm
  • Min. Bohrtiefe [h1]
    70mm
  • Epaisseur minimale du support [mm]
    100
  • Flach Schlüsselweite (SW)
    17mm
  • Couple de serrage [Tinst] [Nm]
    30
  • Nominale Verankerungstiefe, hnom1
    60mm
  • Distance au bord mini [cmin]
    50mm
  • Distance entraxe mini [smin]
    50mm

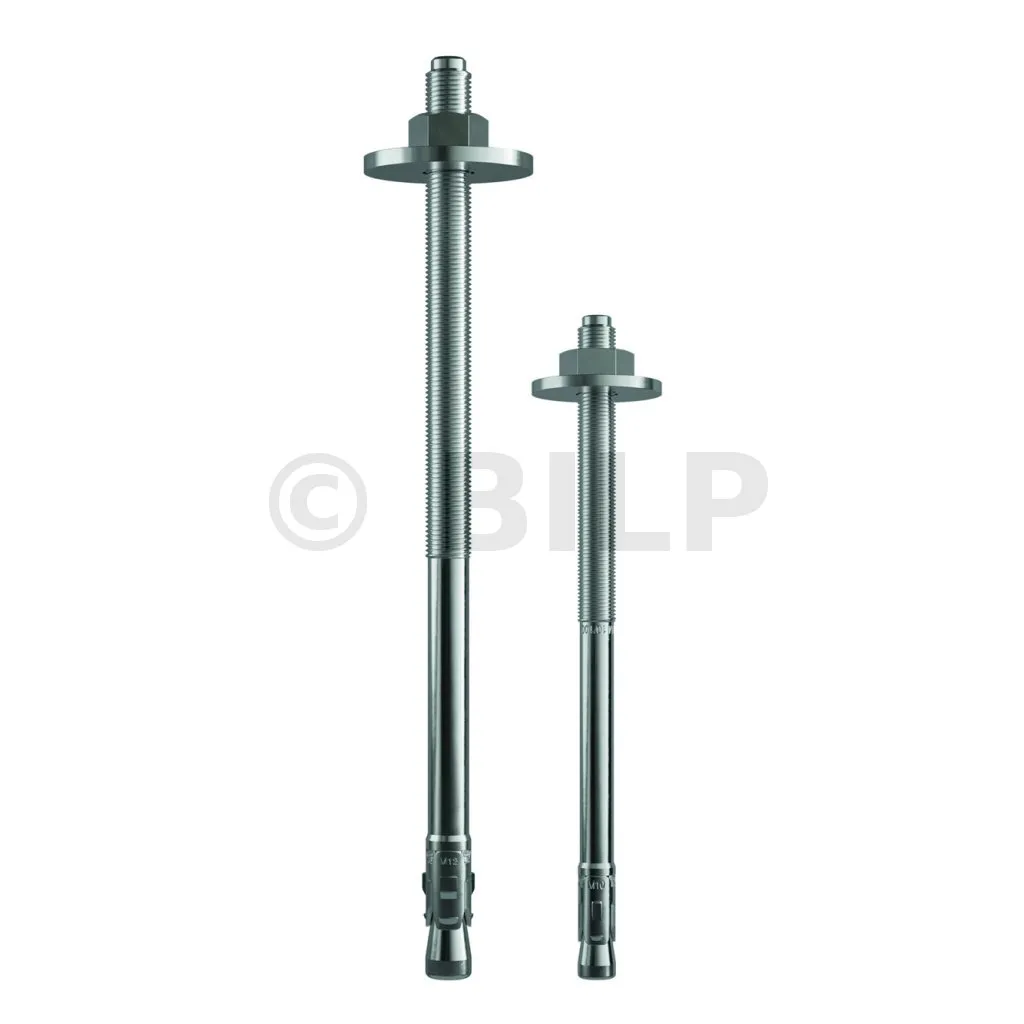

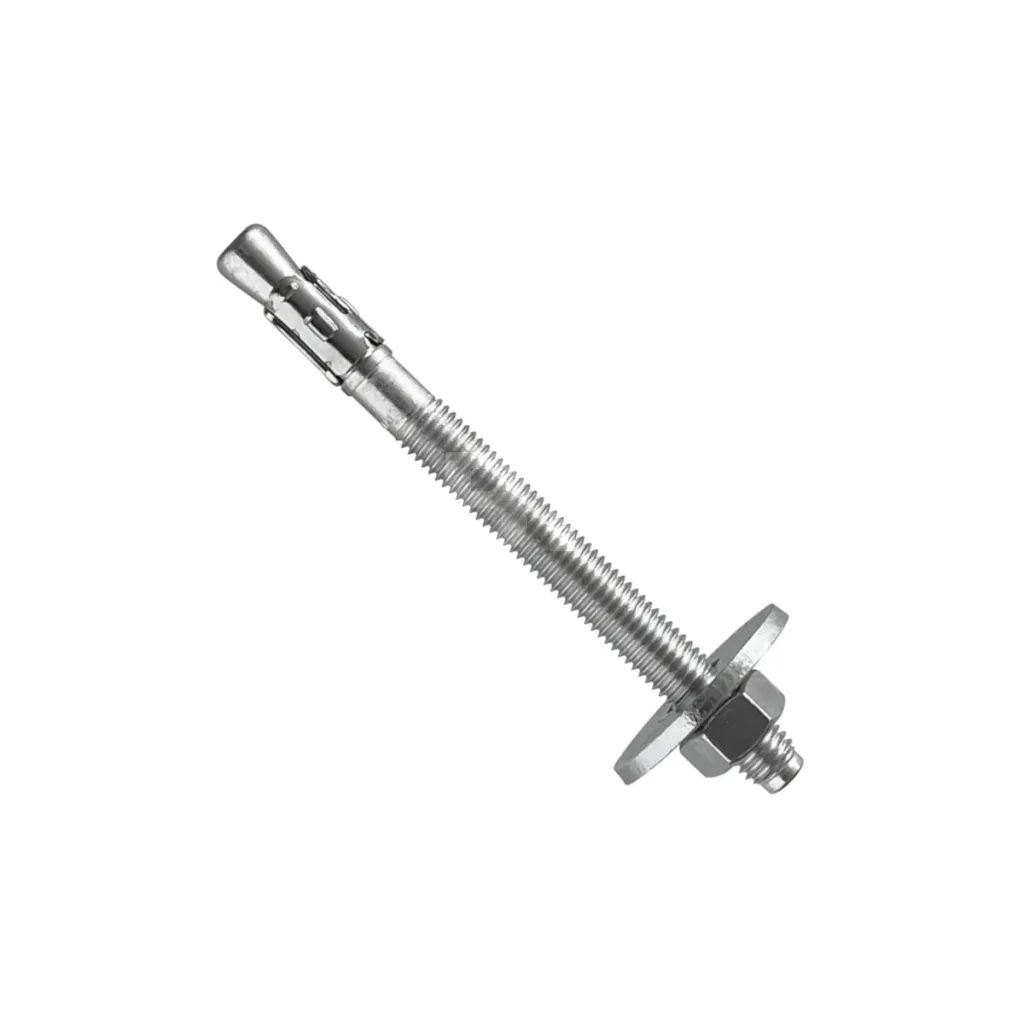

Ankerbolzen FM 753 evo mit breiter Unterlegscheibe

Ankerdübel FM 753 sind Spreizdübel auf Betonträgern. Diese Dübel werden mit vormontierten breiten Unterlegscheiben geliefert und eignen sich ideal für Holz-Beton-Montagen.

Merkmale

Gegenstand

  • Elektroverzinkter Stahl.

Vorteile

  • Abstand zum Rand und kleine Achsabstände,
  • Einfache und schnelle Installation: vormontierte Mutter und Unterlegscheibe und reduzierte Verankerungstiefe; Ø Gewinde = Ø Bohrung,
  • Gewindeschutz bei der Montage: verstärkte Schlagstelle.
  • Markierung am Kopf: Identifizierung der Abmessungen des Bolzens nach der Installation.
  • Vormontierte breite Unterlegscheibe

Anwendung

Einsatzbereiche

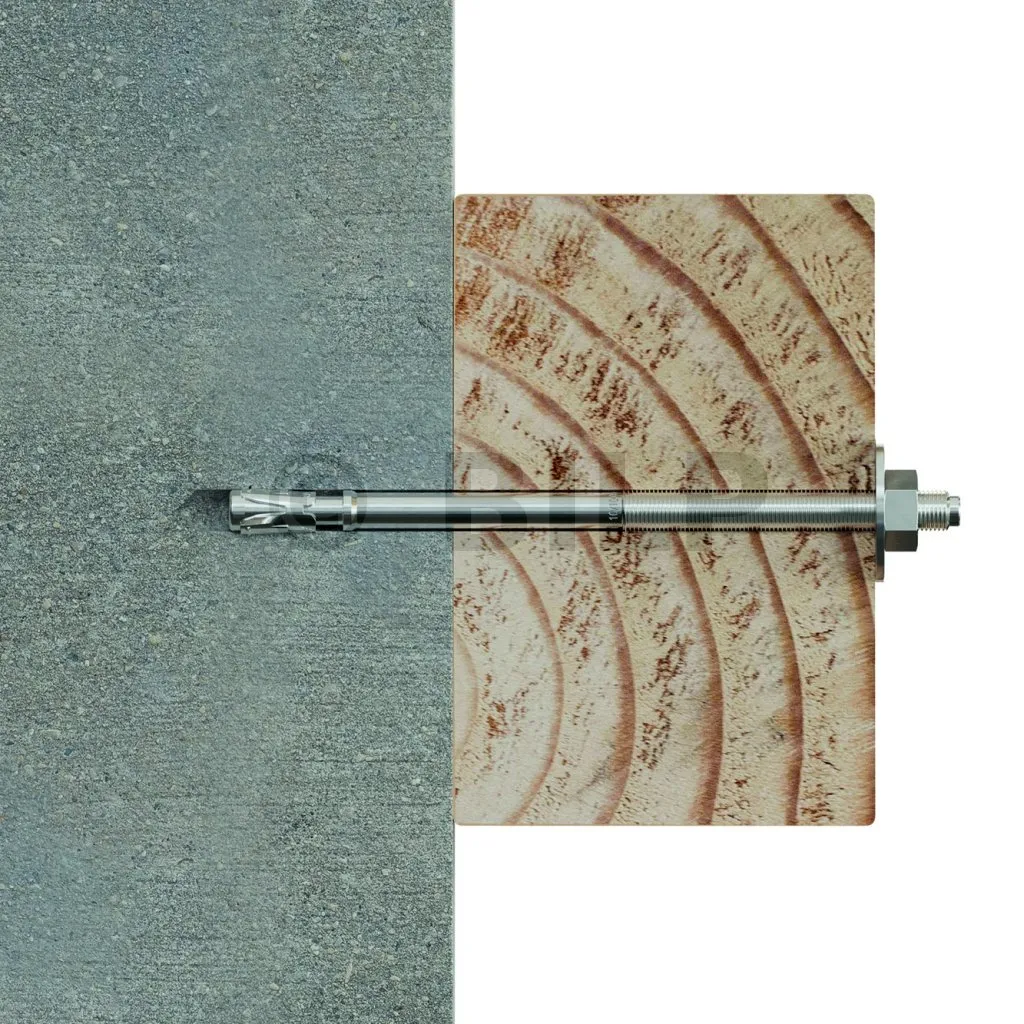

  • Glattes Holz auf Beton

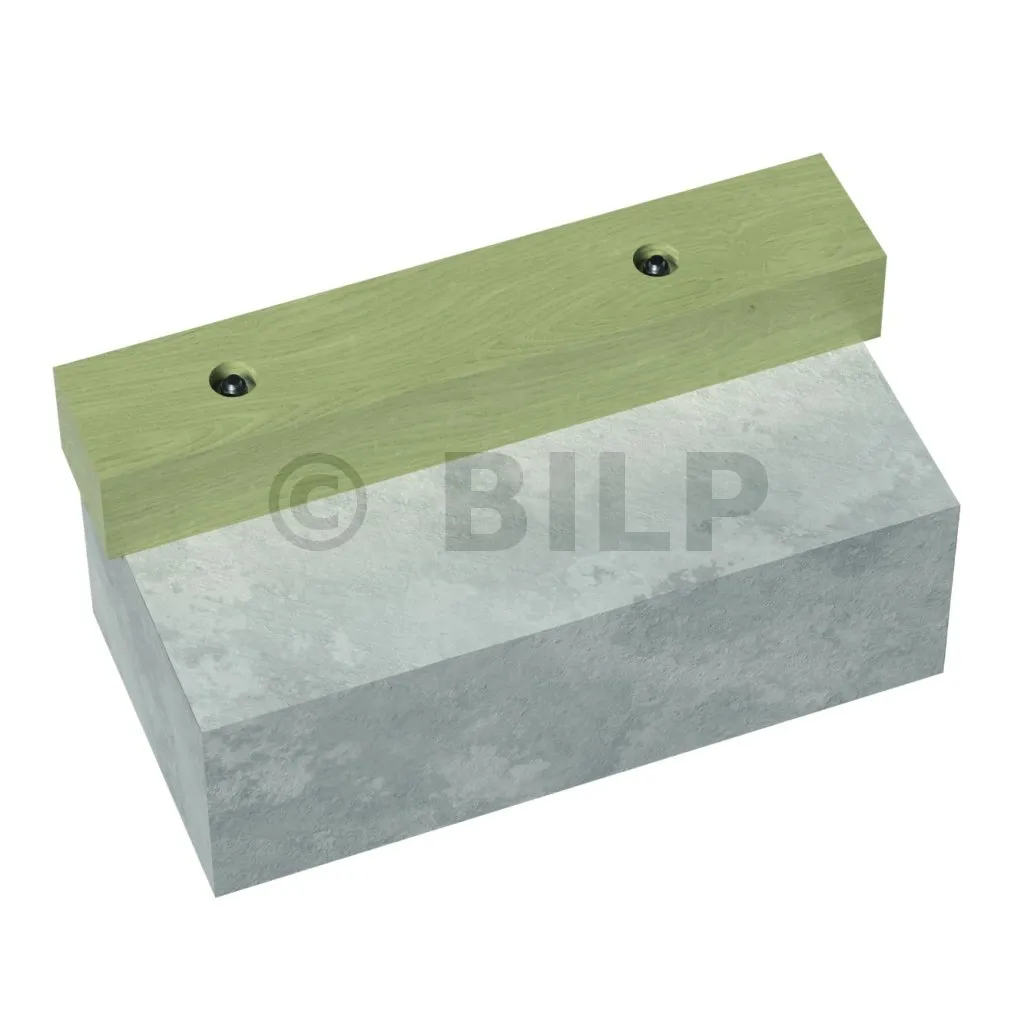

  • Holzwand auf Beton

Unterstützung

  • Ungerissener Beton,

Abmessungen

ReferenzenAbmessungen [ØxL]ID1)Dicke des zu befestigenden Teils [tfix]Bohrdurchmesser [d0] Prof. min. Bohrtiefe [h1]Minimale Verankerungstiefe [hef]Nennmäßige Verankerungstiefemaximaler Bohr-Ø in zu befestigenden Stücken [df]Ep . Mindestauflage [hmin]Anzugsdrehmoment [Tinst]Flachschlüsselöffnung [SW]Menge pro Karton
75345B1012300 M10x123 G 50 10 70 50 60 12 100 30 17 25
75345B1017300 M10x173 I 100 10 70 50 60 12 100 30 17 25
75345B1214900 M12x149 G 50 12 90 65 78 14 130 50 19 25
75345B1219900 M12x199 I 100 12 90 65 78 14 130 50 19 25

Markierung am Längenerkennungskopf

  • kurze Version mit reduzierter Verankerungstiefe
  • nicht durch die CE-Kennzeichnung abgedeckt

Berechnungswerte – Isolierter Anker – Kein Randabstand


ReferenzenBerechnungswerte – Ungerissener Beton (3) [kN]
Abmessungen [ØxL] Zug - NRd (1) Scherkraft - VRd (1-2) [kN] Biegemoment MRd [Nm]
^ ^ C20/25 C20/25
75345B1012300 M10x123 11.6 11.6 37.3
75345B1017300 M10x173 11.6 11.6 37.3
75345B1214900 M12x149 17.2 20.1 65.3
75345B1219900 M12x199 17.2 20.1 65.3

1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Berechnungswerte – isoliertes Sprunggelenk – Prof. reduzierte Verankerung – kein Abstand zu den Rändern

Referenzen Abmessungen [ØxL] Reduzierte Verankerungstiefe [hef,r] Charakteristischer Achsabstand für hef,r (5) [Scr,red] [mm ]} } Abstand zur charakteristischen Kante für hef,r [Ccr,red] [mm] Minimaler Achsabstand für hef,r [Smin,red] [mm] Abstand an der minimalen Kante für hef,r [Cmin,red] Berechnungswert – Spannung und Scherung – Nrd [kN]
75345B1012300 M10x123 35 105 55 50 50 4.7
75345B1017300 M10x173 35 105 55 50 50 4.7
75345B1214900 M12x149 50 150 75 70 70 7.2
75345B1219900 M12x199 50 150 75 70 70 7.2

Gültiger Scherwert bei Randabstand c>10 x hef,r

Durchführung

Montage
Montagedaten

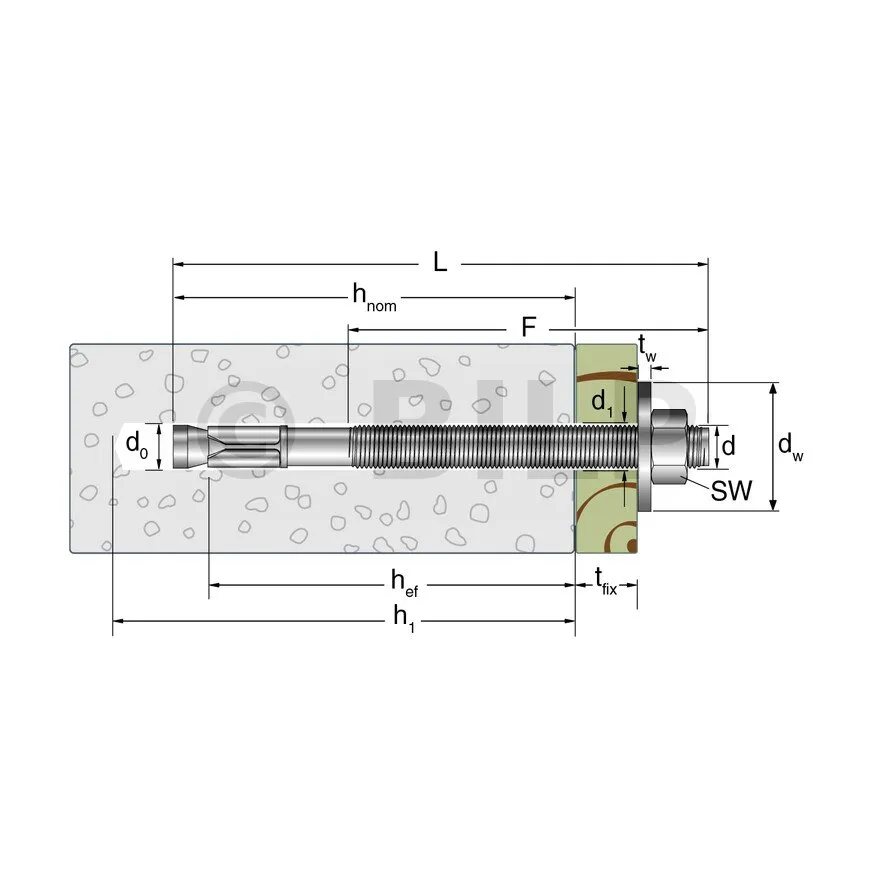

ReferenzenAbmessungen [ØxL]Bohrdurchmesser [d0]Prof. Min. Bohrung [h1]Max. Bohr-Ø im zu befestigenden Teil [df]Öffnung des Schlüssels auf der Fläche [SW]Anzugsdrehmoment [Tinst] Verankerung Tiefe [hef]Ep. Mindestauflager [hmin]Charakteristischer Achsabstand (5) [Scr,N] [mm]Charakteristischer Randabstand [ccr,N] [mm]Distance entraxes mini [Smin] [mm]Distance au bord mini [Cmin] [mm]
75345B1012300 M10x123 10 70 12 17 30 50 100 150 75 50 50
75345B1017300 M10 x173 10 70 12 17 30 50 100 150 75 50 50
75345B1214900 M12x149 12 90 14 19 50 65 130 195 98 70 70
75345B1219900 M12x199 12 90 14 19 50 65 130 195 98 70 70
