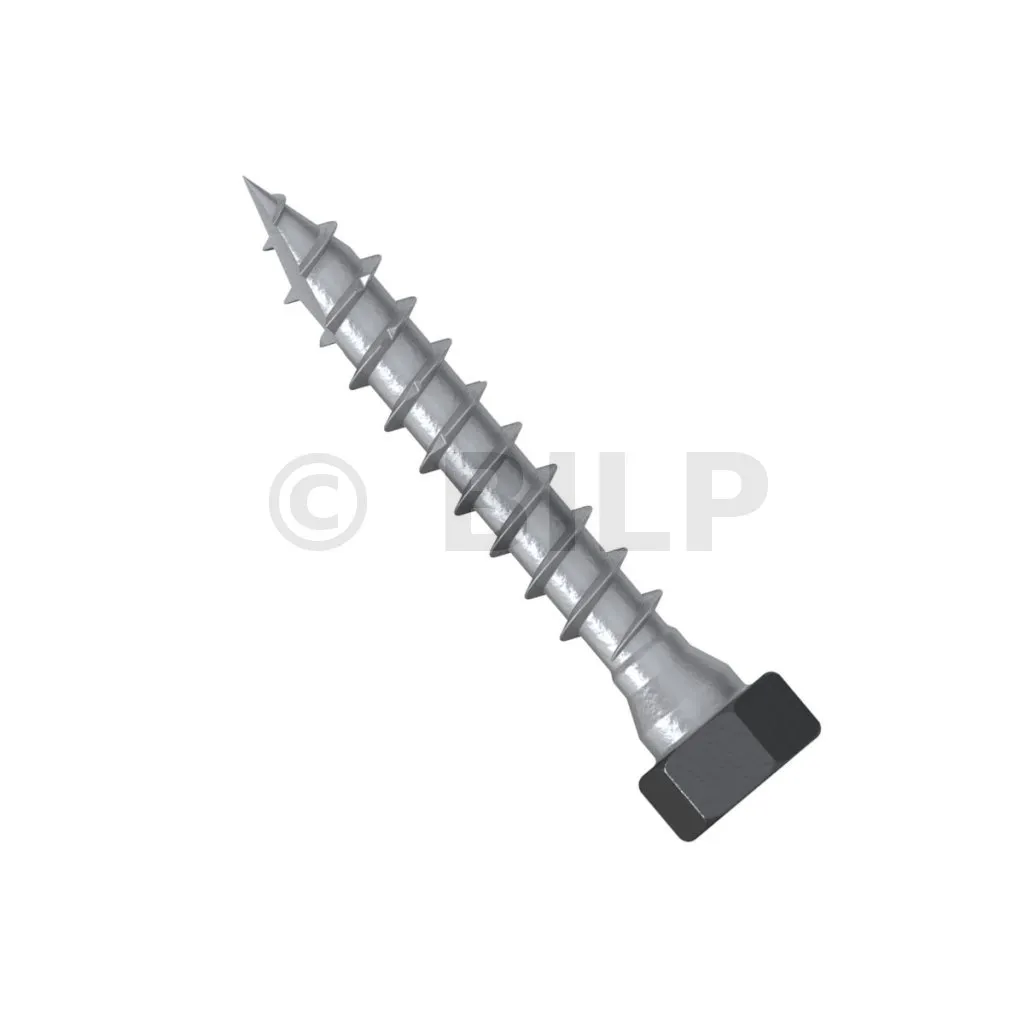

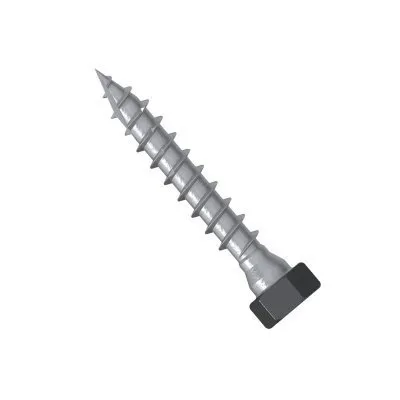

Verbindungsschrauben aus Stahl und Holz – Vollgewinde – schwarze Oberfläche - Réf. SSH8.0x40PB

AUF LAGER
Sofortiger Versand verfügbar für 1 Einheiten verfügbar.
20€34
  inkl. MWST  / Box mit 50 Schrauben
    • 8mm
    • 40mm
    • Revêtement Impreg®+ avec finition de la tête en peinture de poudre Polyester Architecture RAL9005
    • Box mit 50 Schrauben
  • Andere Wahlmöglichkeiten

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    SSH8.0x40PB
  • Herstellung
    Französisch
  • Marke
    SIMPSON Strong-Tie
  • Gewindelänge
    32mm
  • passende Antriebe
    T-40
  • Durchmesser des Kopfs
    13mm
  • Kopfhöhe
    5.75mm
  • Durchmesser unter dem Schraubenkopf
    8.2mm
  • Innendurchmesser des Gewindes
    5.1mm

Schraubverbinder – schwarze Oberfläche

Die SSH-PB-Holzschraube hat einen idealen Durchmesser und eine ideale Länge für die Befestigung von schwarz lackierten Verbindern an Holzelementen im Innen- und Außenbereich. Es wird in Löcher mit großem Durchmesser eingebaut und verkürzt im Vergleich zu herkömmlichen Nagellösungen vorteilhaft die Implementierungszeit vor Ort.

Die Oberfläche seines schwarzen Kopfes ermöglicht eine diskrete Installation mit den schwarzen Halterungen und Anschlüssen aus der Design-Serie.

Merkmale

Gegenstand

  • Impreg®+-Beschichtung (entspricht 55 µm verzinktem Stahl): Lebensdauer 15 Jahre im Freien, 50 Jahre im Innenbereich,
  • Lackierung des Kopfes mit Polyester-Architektur-Pulverlackierung RAL9005.

Vorteile

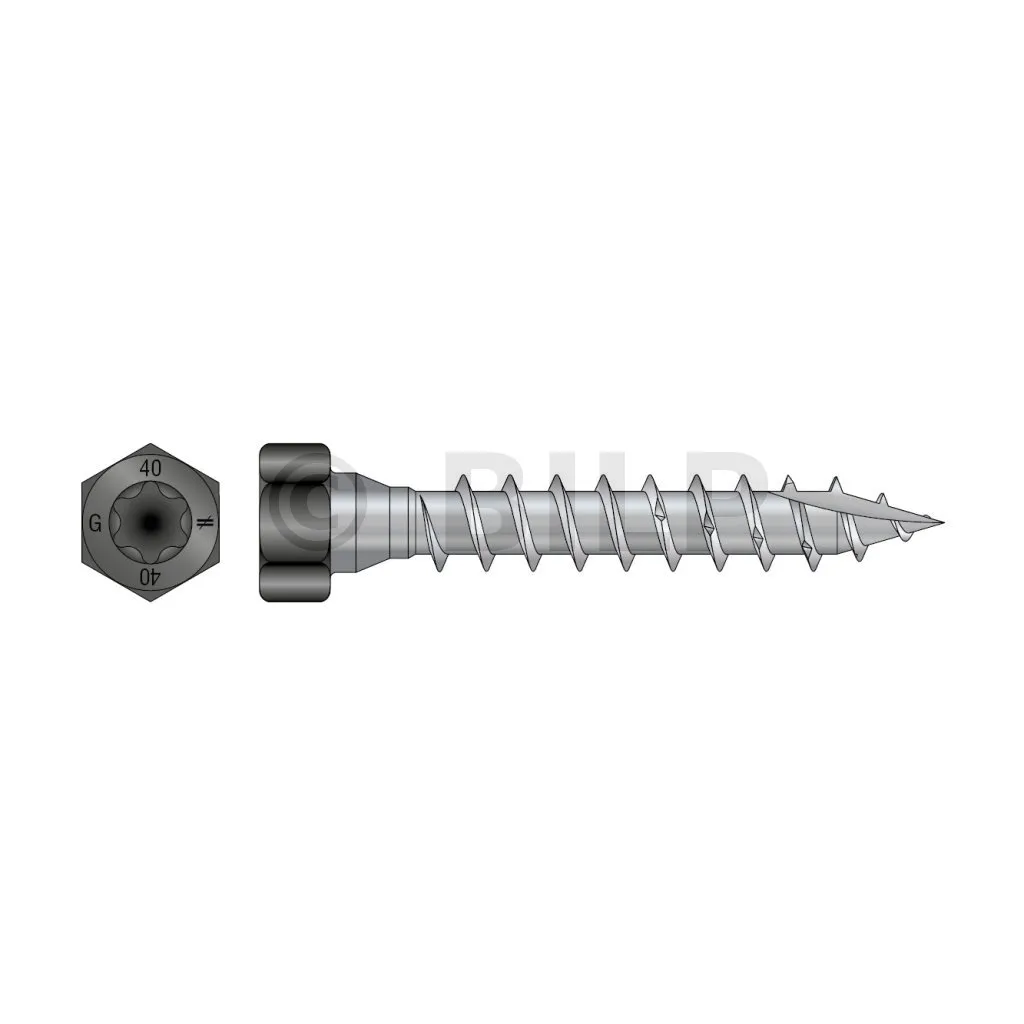

  • Sechskantkopf: perfekter Halt der Stahlplatte auf Holz dank breitem Kopf,
  • Doppelkegel unter dem Kopf: hilft beim Zentrieren der Schraube beim Bohren,
  • Reamer: reduzierte Reibung,
  • Asymmetrisches Gewinde: reduziertes Drehmoment beim Schrauben und hohe Reißfestigkeit,
  • Anti-Split-Spitze Typ 17: besseres Einleiten des Schraubens,
  • Umsetzung einfach und schnell, für alle Schraubendreher geeignet,
  • Schwarze Oberfläche, hervorragender Korrosionsschutz,
  • Getestet und zertifiziert für den Einsatz mit einer Vielzahl von Verbindern und Pfostenträgern.

Anwendung

Unterstützung

  • Trinken

Einsatzbereiche

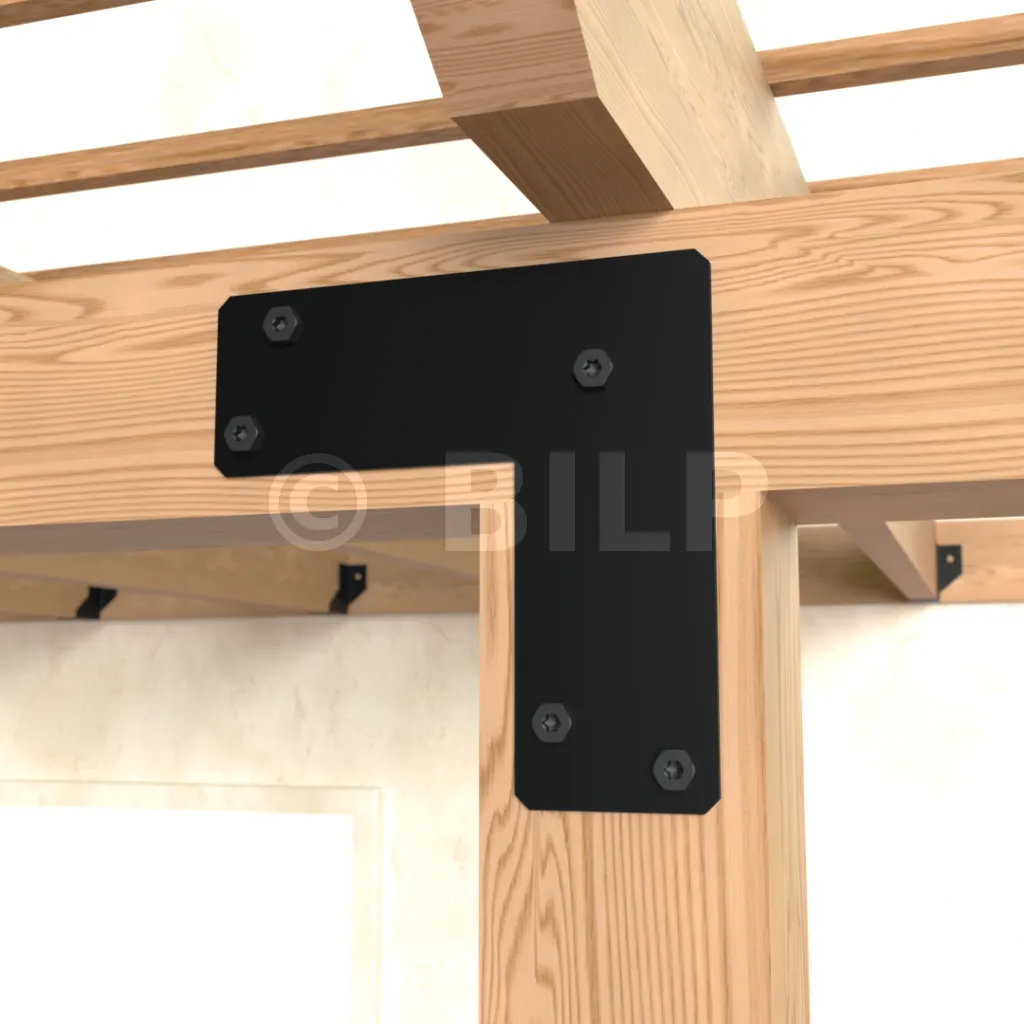

  • Befestigungsverbinder aus der Design-Serie auf Holz,
  • Drinnen oder draußen...

Technische Daten

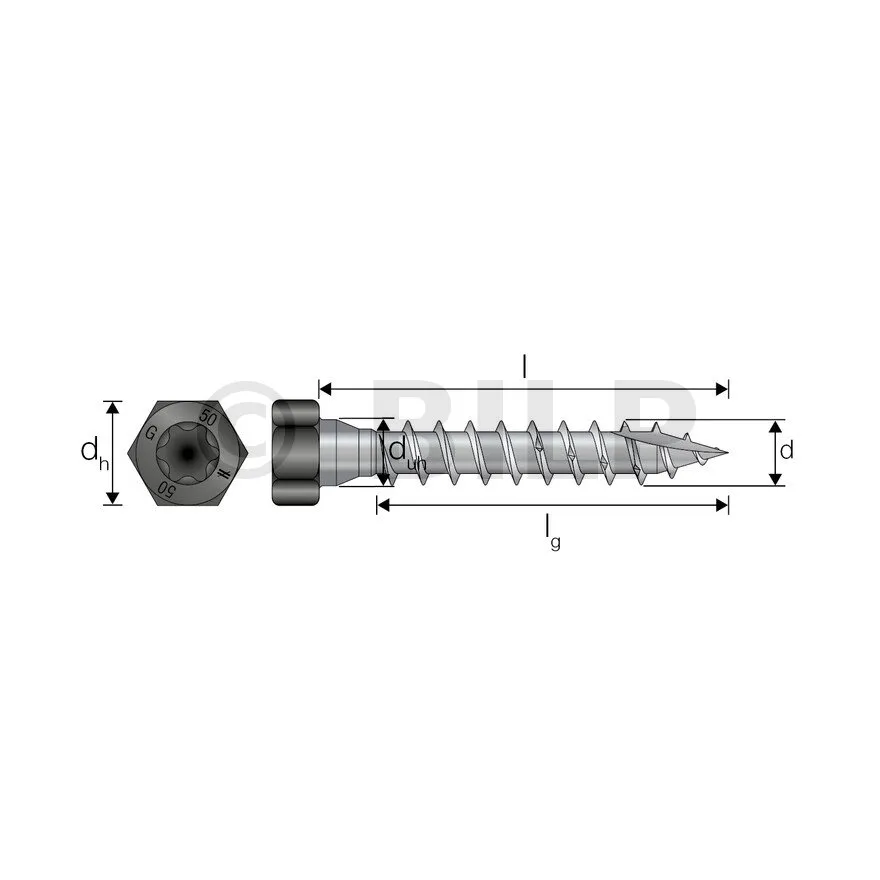

Abmessungen
ReferenzenArtikelcodeAbmessungen [mm] EndkappeGewinde
d l dh ht d1 lg duh
SSH8.0X40PB SSH8.0X40PB 8 40 13 5.75 5.1 32 8.2 T-40 Total

Charakteristische Eigenschaften

ReferenzenEigenschaften Merkmale
Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm] Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90°] [ N/mm²] Charakteristischer Kopfkreuzungswiderstandsparameter – fhead,k [fhead.k] [N/mm²] Charakteristischer Zugwiderstandsparameter – ftens,k [ftens.k] [kN] Charakteristischer Torsionswiderstand - ftor,k [ftor.k] [Nm] Torsionsverhältnis
SSH8.0X40PB 25.3 13.9 19.5 24.1 26.4 ≥ 1,5

Charakteristische Widerstände - Stahl / Holz

ReferenzenWiderstandseigenschaften – Stahl / Holz C24
Rax.st,k [kN] Schub dünner Platten Schub dicker Platten
Rv,0,st,k [kN] Rv,90,st,k [kN] Rv,0,st,k [kN] Rv, 90,st,k [kN]
SSH8.0X40PB 4 2.3 2.3 4.3 4.3

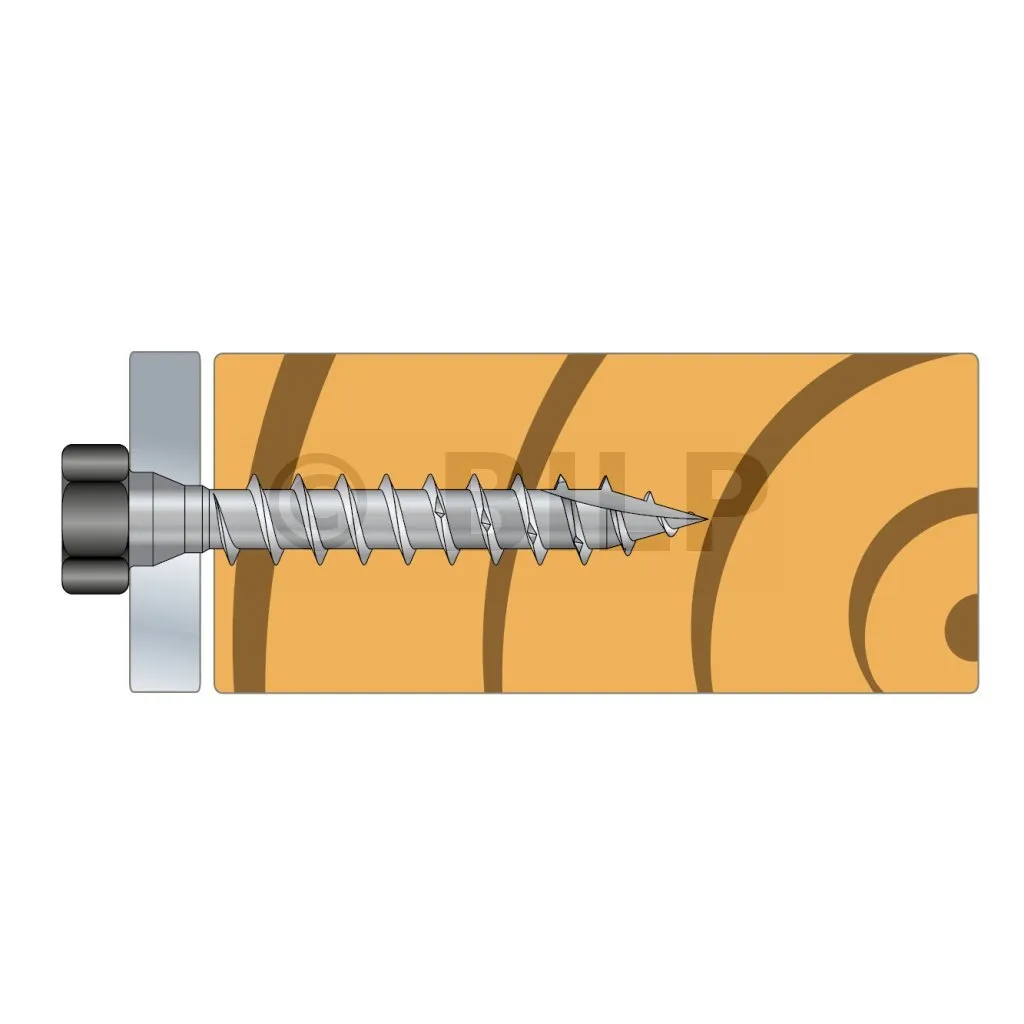

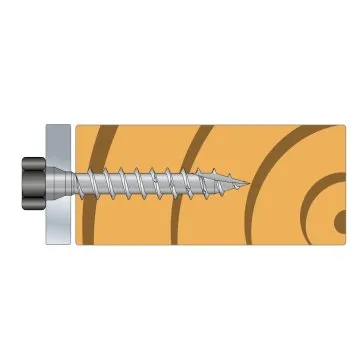

Die Scherfestigkeiten werden für dicken (tst = d) und dünnen (tst = 0,5 x d) Stahl für die folgenden Konfigurationen angegeben:
Kraftachse bei 0° Maserung/Holz Rv,0°,k
Kraftachse bei 90° Maserung/Holz Rv,90°,k

Diese Beständigkeiten gelten für Holz der mechanischen Klasse C24 oder höher.
Widerstände für mittlere Stahldicken können durch Interpolation zwischen den Werten für dünne und dicke Stahlbleche ermittelt werden.
Die Vorbohrhypothese zur Berechnung der Mindestlasten und -abstände wird validiert.

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Schrauben für Stahl-Holz-Verbindungen

Die SSH-Holzschraube ist eine Schraube mit idealem Durchmesser und idealer Länge für die Befestigung von Verbindern an Holzelementen im Innen- und Außenbereich. Er kann in die normalerweise für Anker vorgesehenen Löcher eingebaut werden und verkürzt im Vergleich zu herkömmlichen Nagellösungen vorteilhaft die Zeit der Umsetzung auf der Baustelle.

Merkmale

Leistungserklärungen : FR-DoP-h17/0015 ;

Material

  • Impreg®+-Beschichtung (entspricht 55 µm verzinktem Stahl) : Lebensdauer 15 Jahre im Freien, 50 Jahre in Innenräumen.

Vorteile

  • Sechskantkopf : perfekter Halt der Stahlplatte auf Holz dank seines breiten Kopfes,
  • Doppelkonus unter Kopf : Hilft bei der Zentrierung der Schraube im Loch,
  • Reibahle : reduzierte Reibung,
  • Asymmetrisches Gewinde : reduziertes Drehmoment beim Schrauben und hohe Reißfestigkeit,
  • Anti-Splitting-Spitze Typ 17 : besserer Beginn der Verschraubung,
  • Schnell und einfach Anwendung für alle Schraubendreher geeignet.

Anwendungen

Substrat

  • Holz

Einsatzbereiche

  • Stahl auf Holz Baugruppen,
  • Holz-Holz-Baugruppen, Brettschichtholz, CLT, Holzwerkstoffplatten,
  • Befestigung von Verbindern, Winkelverbinder, Balkenschuhen...

Technische Daten

Produkt-Abmessungen

ReferenzenArtikel CodeDurchmesser [mm]
d l dh ht duh d1 lg Bit
SSH8.0X40 75134 8 40 13 5.75 8.2 5.1 32 T-40
SSH10.0X40 75149 10 40 15 6 10.2 6.2 32 T-40
SSH10.0X50 75150 10 50 15 6 10.2 6.2 42 T-40
SSH10.0X60 75151 10 60 15 6 10.2 6.2 42 T-40
SSH10.0X80 75152 10 80 15 6 10.2 6.2 42 T-40

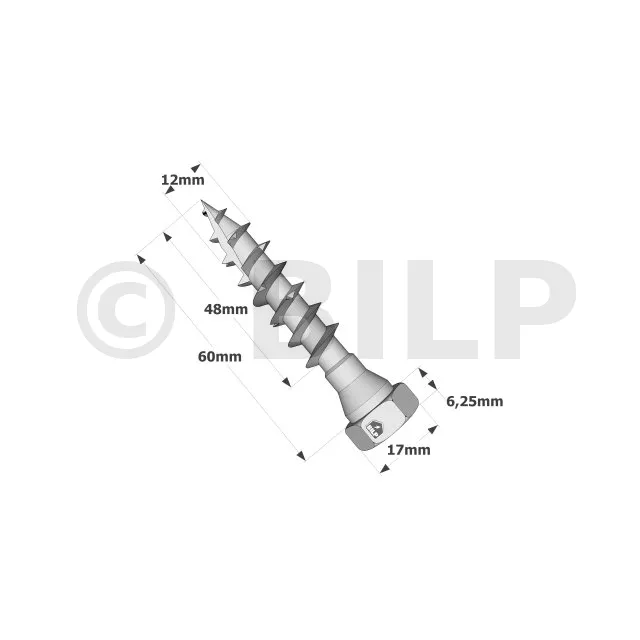

SSH12.0X60 75162 12 60 17 6.25 12.2 6.7 48 T-40
SSH12.0X80 75163 12 80 17 6.25 12.2 6.7 48 T-40

Kompatible Verbinder

ReferenzenKompatible WinkelverbinderKompatible BalkenschuheKompatible Stützenfüße
SSH8.0X40 EBC - -
SSH10.0X40 E5/1.5, E5/1.5/1.22/11, ABR100, ABR105 SBE, SAE(1), S45, S1030, S1530 -
SSH10.0X50 - SBE, SAE(1), S45, S1030, S1530 -
SSH10.0X60 - SBE, SAE(1), S45, S1030, S1530 -
SSH10.0X80 ABR105, E20/3 SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP
SSH12.0X60 - SAE(2), GLE, GSE, S45 PBP
SSH12.0X80 AE116, AG922, ABR255, AKRX3L SAE(2), GLE, GSE, S45 -

Nicht abschließende Liste, die Leistungen dieser Steckverbinder mit der SSH-Schraube sind in den entsprechenden technischen Datenblättern angegeben.
SAE(1) = SAE200 und SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 und SAE500

Charakteristische Merkmale

ReferenzenCharakteristische Merkmale
Charakteristisches plastisches Fließmoment - My,k [Nm] Charakteristischer Parameter des Auszugswiderstands - fax,k,90° [N/mm²] Charakteristischer Widerstandsparameter an der Kopfdurchführung - fhead,k [N/mm²] Charakteristische Zugfestigkeit - ftens,k [kN] Torsionsverhältnis
SSH8.0X40 29.4 15.6 22 23.2 3.1
SSH10.0X40 50.3 13.2 20.1 32 3.4
SSH10.0X50 50.3 13.2 20.1 32 3.4
SSH10.0X60 50.3 13.2 20.1 32 3.4
SSH10.0X80 50.3 13.2 20.1 32 3.4
SSH12.0X60 67.1 12.1 18.5 39.6 3
SSH12.0X80 67.1 12.1 18.5 39.6 3

Die Schraubenwerte SSH8.0X40 und SSH10.0X40 können direkt auf den Steckern der mit diesen Schrauben kompatiblen Verbinder konsultiert werden (siehe Tabelle oben).
