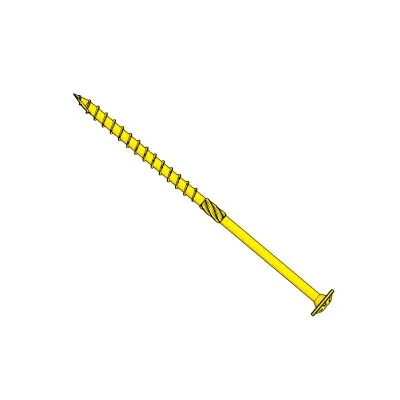

Konstruktionsholzschraube mit flachem Kopf – SWW6.0X140 - Réf. 75386

Bild Gelber, galvanisch verzinkter Stahl

AUF LAGER

Sofortiger Versand verfügbar für 1 Einheiten verfügbar.

27€⁴⁰

inkl. MWST / Box mit 100 Schrauben

Durchmesser :
- 6mm
Länge :
- 140mm
Kopfform :
- Tête plate
Länge des Gewindes :
- 70mm
Materialien :
- 5 µm gelb verzinkter Stahl, dichromatiert nach DIN EN ISO 2081
Marke :
- SIMPSON Strong-Tie
Verpackung :
- Box mit 50 Schrauben
Andere Wahlmöglichkeiten

Beschreibung
Eigenschaften

Referenz
75386
Herstellung
französisch
Marke
SIMPSON Strong-Tie
Durchmesser des Kopfs
14mm
Kopfform
T-30
Maximale Dicke des zu befestigenden Holzes (tfix)
70mm

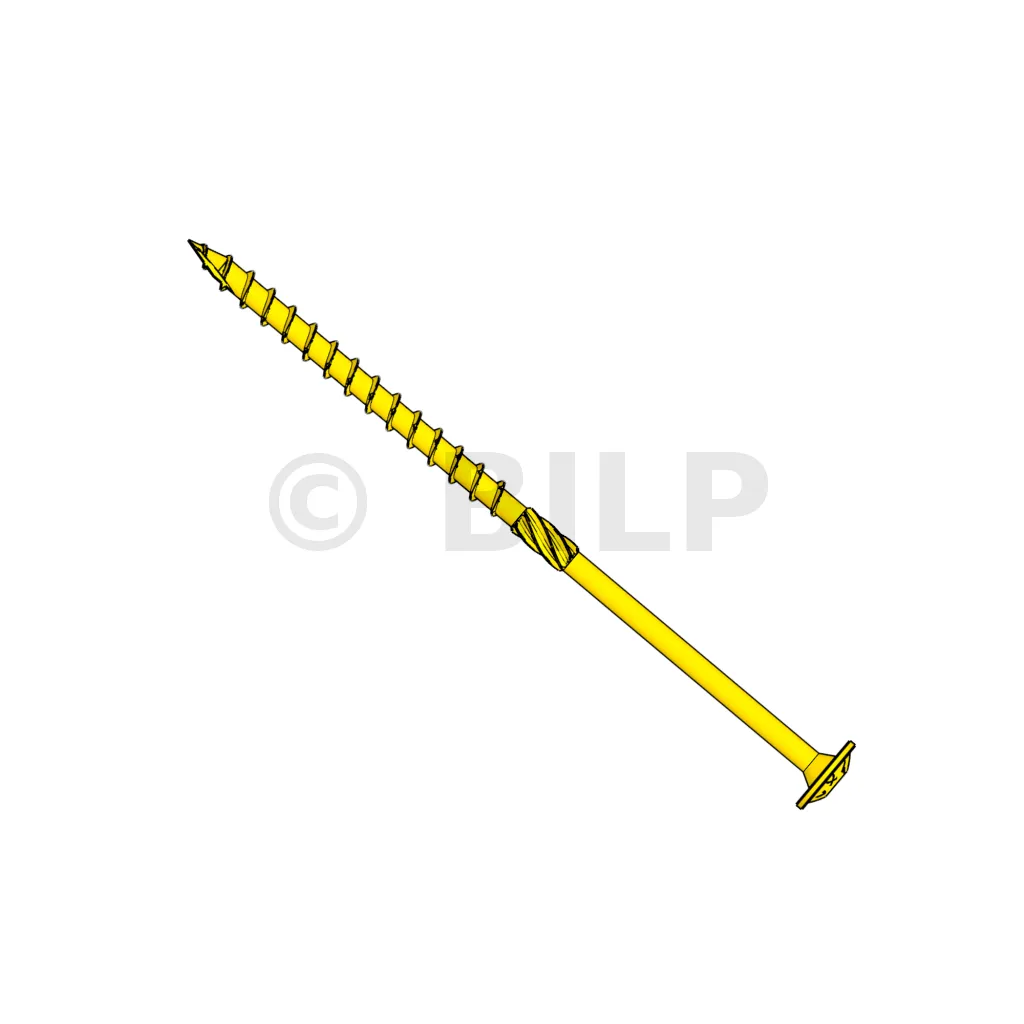

Flachkopf-Konstruktionsholzschraube - SWW

SWW-Flachkopf-Teilgewinde-Strukturholzschrauben aus der Solid-Drive™-Reihe sind Strukturschrauben, die in verschiedenen Größen erhältlich sind und für CLT- oder Brettschichtholzkonstruktionen sowie für alle Ihre Holzkonstruktionen im Innenbereich konzipiert sind.

Vorteile

Breiter Kopf für starken Widerstand beim Überkreuzen des Kopfes,
Der tiefe Sternkopf verbessert die Schraubenführung und die Lebensdauer des Bits.
Gelb verzinkter Stahl für den Einsatz im Innenbereich und in trockenen Umgebungen,
Splitterschutzspitze Typ 17 für besseres Einleiten des Schraubens,
Asymmetrisches Gewinde mit großer Steigung und Kerbung für bessere Reißfestigkeit,
Reibahle reduziert die Reibung beim Einsetzen,
Vorbohren nicht erforderlich
Splitterfreies Sekundärgewinde: perfekter Starter auch in hartem Holz
In jeder Box wird 1 Torx-Schraubendreherbit geliefert.

Gegenstand

5 µm gelber elektroverzinkter Stahl,
Bichromatisierte Oberfläche gemäß NF EN ISO 2081.

Anwendungen

Verbindung zwischen CLT-Wänden, CLT-Boden auf CLT-Wand, CLT-Platte auf Balken,
Paneel an der Wand, Halbholzmontage, Holzrahmen.

Abmessungen

Références		Dimensions des fixations [mm]
		d	l	tfix	dh	d1	lg	Embout
SWW6.0X60	75382	6	60	20	14	3.8	42	T-30
SWW6.0X80	75383	6	80	30	14	3.8	50	T-30
SWW6.0X100	75384	6	100	30	14	3.8	70	T-30
SWW6.0X120	75385	6	120	60	14	3.8	70	T-30
SWW6.0X140	75386	6	140	70	14	3.8	70	T-30
SWW6.0X160	75387	6	160	90	14	3.8	70	T-30
SWW6.0X180	75388	6	180	110	14	3.8	70	T-30
SWW6.0X200	75389	6	200	130	14	3.8	70	T-30
SWW8.0X80	75395	8	80	30	22.2	5.3	50	T-40
SWW8.0X100	75396	8	100	50	22.2	5.3	50	T-40
SWW8.0X120	75397	8	120	40	22.2	5.3	80	T-40
SWW8.0X140	75398	8	140	60	22.2	5.3	80	T-40
SWW8.0X160	75399	8	160	80	22.2	5.3	80	T-40
SWW8.0X180	75400	8	180	100	22.2	5.3	80	T-40
SWW8.0X200	75401	8	200	120	22.2	5.3	80	T-40
SWW8.0X220	75402	8	220	140	22.2	5.3	80	T-40
SWW8.0X240	75403	8	240	160	22.2	5.3	80	T-40
SWW8.0X260	75404	8	260	180	22.2	5.3	80	T-40
SWW8.0X280	75405	8	280	200	22.2	5.3	80	T-40
SWW8.0X300	75406	8	300	220	22.2	5.3	80	T-40
SWW8.0X320	75407	8	320	240	22.2	5.3	80	T-40
SWW8.0X340	75408	8	340	260	22.2	5.3	80	T-40
SWW8.0X360	75409	8	360	280	22.2	5.3	80	T-40
SWW8.0X400	75411	8	400	320	22.2	5.3	80	T-40
SWW10.0X120	76913	10	120	70	25.9	6.3	50	T-40
SWW10.0X140	76914	10	140	60	25.9	6.3	80	T-40
SWW10.0X160	75412	10	160	80	25.9	6.3	80	T-40
SWW10.0X180	75413	10	180	100	25.9	6.3	80	T-40
SWW10.0X200	75414	10	200	120	25.9	6.3	80	T-40
SWW10.0X220	75415	10	220	140	25.9	6.3	80	T-40
SWW10.0X240	75416	10	240	160	25.9	6.3	80	T-40
SWW10.0X260	75417	10	260	180	25.9	6.3	80	T-40
SWW10.0X280	75418	10	280	200	25.9	6.3	80	T-40
SWW10.0X300	75419	10	300	220	25.9	6.3	80	T-40
SWW10.0X320	75420	10	320	240	25.9	6.3	80	T-40
SWW10.0X340	75421	10	340	260	25.9	6.3	80	T-40
SWW10.0X360	75422	10	360	280	25.9	6.3	80	T-40
SWW10.0X400	75424	10	400	320	25.9	6.3	80	T-40

Charakteristische Eigenschaften

Referenzen	Charakteristische Eigenschaften
	Charakteristisches plastisches Fließmoment - My,k [Nm]	Charakteristischer Auszugswiderstandsparameter - fax,k,90° [N/mm²]	Charakteristischer Widerstandsparameter am Kopfübergang - fhead,k [N/mm²]	Charakteristischer Widerstand bei Zug - ftens,k [kN]	Charakteristischer Widerstand bei Torsion - ftor,k [Nm]	Torsionsverhältnis
SWW6.0X60	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X80	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X100	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X120	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X140	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X160	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X180	10.5	13	16.1	12.3	11	≥ 1,5
SWW6.0X200	10.5	13	16.1	12.3	11	≥ 1,5
SWW8.0X80	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X100	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X120	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X140	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X160	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X180	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X200	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X220	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X240	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X260	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X280	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X300	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X320	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X340	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X360	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW8.0X400	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWW10.0X120	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X140	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X160	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X180	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X200	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X220	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X240	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X260	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X280	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X300	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X320	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X340	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWW10.0X400	43.7	12.2	10.2	33.8	48.9	≥ 1,5
