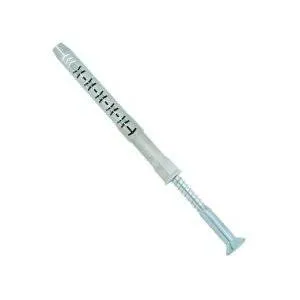

Langschaftdübel aus Nylon

Merkmale

Technische Zulassungen : ETA-12/0358;
Leistungserklärungen : FR-DoP-e12/0358

Vorteile :

• Verlegung durch : Holz und vormontierte Dübel.
• 8 Rippen, die eine Rotation im Bohrloch verhindern.
• Dübel aus Polyamid PA6, der eine sehr gute Zeitbeständigkeit garantiert.

Anwendungen

Substrat
Beton, Porenbeton, Naturstein, Voll- und Hohlmauerwerk.

• Befestigung von Dachsparren oder Latten.
• Befestigung von einfachen Winkelverbinder und Tischlerarbeiten.
• Befestigung von Schienen und Klemmen für Kabel und Rohre.
• Befestigung von dünnen Verkleidungen an Außen- und Innenfassaden.

Technische Daten

Zug-Betriebslasten [kN] (1-2)

Scherbetriebslasten [kN] (1-3)

1) Betriebslasten : Sie werden aus den in den ETAs angegebenen charakteristischen Werten berechnet, auf die Teilsicherheitsbeiwerte aus ETAG001 und ein Teilauswirkungskoeffizient γ f =1,4 angewendet werden.

2) Zugbetriebslasten : Sie werden für unbewehrten Beton und Standardstahlbeton berechnet, deren Eisen einen Abstand von S≤15 cm oder von S≤10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.

3) Gebrauchslasten in Scherung : Die Schubtragfähigkeiten sind für einen Dübel allein ohne Berücksichtigung des Abstandes zum Plattenrand angegeben. Für Scherkräfte, die in der Nähe des Randes aufgebracht werden (C≤10hef oder 60d). Das Versagen des Plattenrandes ist in Übereinstimmung mit ETAG 001, Anhang C, Methode A, zu prüfen.

4) Ungerissener Beton : Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σ L + σ R ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σ R = 3N/mm2 (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

5) Hohlblocksteine : Bei der Verwendung an Hohlblocksteinen ist es unbedingt erforderlich, dass der Anker durch die 2.

Umsetzung

Montage :
Dieser Dübel ermöglicht eine schnelle Verlegung auf und durch das zu befestigende Teil. Die seitlichen Verriegelungsnasen ergeben eine perfekte Formbeständigkeit und Verriegelung für hohle und massive Materialien.

Percer le trou

Dépoussiérer le trou

Monter la cheville au travers de la pièce à fixer

Enfoncer au marteau

Anlagedaten [mm]

Abstand zwischen den Achsabstände, Abstand zum Rand und Dicke des Substrats [mm]
